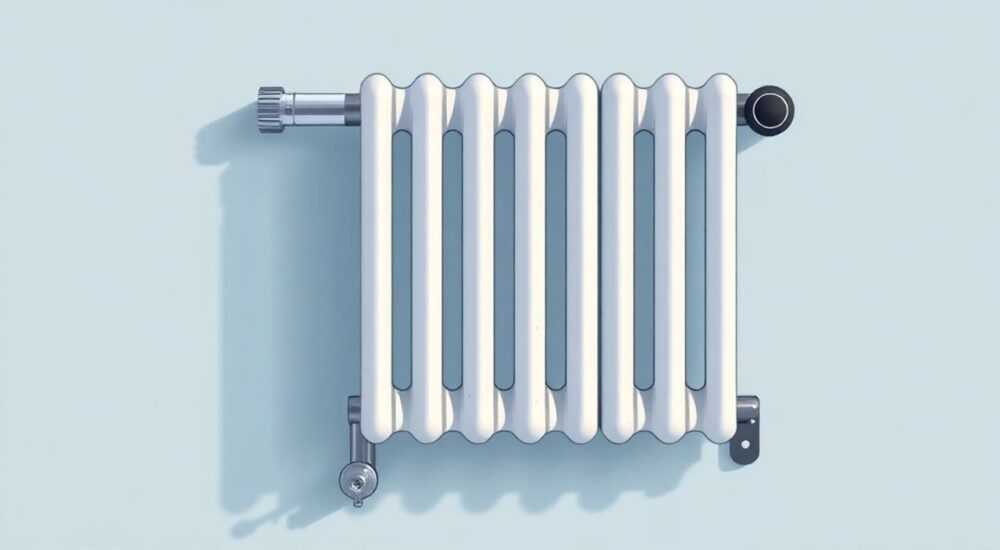

Водяная батарея отопления

Водяная батарея отопления — это основной элемент радиаторной системы обогрева помещений, в котором теплоноситель (обычно вода или антифриз) циркулирует по металлическим секциям, передавая тепловую энергию в воздух. Такие устройства широко применяются в жилых, общественных и производственных зданиях благодаря надежности, эффективности и совместимости с различными типами котлов.

Что такое водяная батарея отопления

Термин «водяная батарея» утвердился в обиходе как синоним радиатора водяного отопления. Несмотря на кажущуюся простоту, это высокотехнологичное устройство, предназначенное для преобразования тепловой энергии жидкого теплоносителя в конвективное и лучистое тепло, нагревающее помещение. Работает она в составе замкнутой системы, где нагретая вода поступает из котла, проходит через радиаторы и возвращается обратно для повторного нагрева.
В отличие от электрических обогревателей, водяные батареи не потребляют электроэнергию напрямую, что делает их экономичнее в эксплуатации. Они интегрированы в централизованные системы отопления многоквартирных домов или автономные контуры частных коттеджей. Современные модели способны работать при давлении до 16 атмосфер и температуре теплоносителя до 130 °C.
Распространённое заблуждение — считать все радиаторы одинаковыми. На самом деле, разница между чугунным ретро-радиатором и алюминиевым панельным теплообменником колоссальна: по весу, теплоотдаче, скорости реагирования на изменение температуры и сроку службы. Выбор определяется множеством факторов: типом системы, химическим составом воды, интерьером и бюджетом.

Устройство и принцип работы

Каждая водяная батарея состоит из нескольких ключевых элементов: корпуса (секционного или панельного), входного и выходного патрубков, воздушного клапана (крана Маевского) и заглушек. Внутри проходят каналы, по которым движется горячая вода. Тепло передаётся двумя способами: излучением (инфракрасное тепло от поверхности) и конвекцией (нагрев воздуха, который затем поднимается вверх).
Принцип работы основан на физике теплообмена. Горячая вода поступает в верхний патрубок, заполняет секции, отдаёт тепло стенкам, охлаждается и уходит через нижний патрубок обратно в систему. Чем больше площадь поверхности радиатора, тем выше его тепловая мощность. Современные модели часто оснащаются конвекционными пластинами, увеличивающими теплоотдачу на 20–30%.
Подключение может быть диагональным, боковым или нижним. Диагональное (подача сверху, обратка снизу с противоположной стороны) считается самым эффективным, особенно для секционных радиаторов длиной более 1,2 метра. Боковое подключение удобно при скрытой разводке труб, но требует установки перемычки для равномерного прогрева всех секций.

Шаги работы водяной батареи

1. Нагретый теплоноситель поступает в радиатор через подающую трубу.
2. Тепло передаётся от воды к металлическим стенкам радиатора.
3. Поверхность нагревается и излучает тепло в помещение.
4. Охлаждённая вода уходит в обратный трубопровод.
5. Цикл повторяется непрерывно при работающем котле.

Виды водяных батарей по материалу

Материал изготовления — главный фактор, влияющий на характеристики радиатора. На рынке представлены четыре основных типа: чугунные, стальные, алюминиевые и биметаллические. У каждого — свои плюсы и минусы, которые необходимо учитывать при выборе.
Чугунные радиаторы — классика советского строительства. Отличаются высокой инертностью (долго нагреваются, но долго остывают), устойчивостью к гидроударам и коррозии. Подходят для централизованного отопления с некачественным теплоносителем. Минус — большой вес (до 70 кг на секцию) и хрупкость при механическом ударе.
Алюминиевые радиаторы — лидер по теплоотдаче. Одна секция выдаёт до 200 Вт при температуре 70 °C. Быстро реагируют на изменения температуры, легкие и современные по дизайну. Однако чувствительны к pH воды и не переносят высокого давления. Идеальны для автономных систем с контролируемым теплоносителем.
Биметаллические радиаторы сочетают стальной сердечник (устойчивый к давлению и коррозии) и алюминиевый корпус (высокая теплоотдача). Это оптимальный выбор для многоэтажек с централизованным отоплением. Цена выше, чем у алюминиевых, но срок службы достигает 25 лет.
Стальные панельные радиаторы (типа 10, 11, 22, 33) представляют собой сварные панели с внутренними каналами. Эффективны, недороги и быстро нагреваются. Но чувствительны к гидроударам и не подходят для систем с давлением выше 8–10 атм. Часто используются в частных домах.

Как выбрать подходящую батарею

Выбор водяной батареи начинается с анализа условий эксплуатации. Определите тип системы: централизованная (многоквартирный дом) или автономная (частный дом). В первом случае предпочтительны чугунные или биметаллические радиаторы — они выдерживают скачки давления и загрязнённый теплоноситель.
Следующий шаг — расчёт необходимой мощности. Стандартная формула: 100 Вт на 1 м² при потолках до 3 метров. Для угловой комнаты с двумя наружными стенами добавьте 20%, для региона с суровым климатом — ещё 10–15%. Например, для угловой комнаты 18 м² в Сибири потребуется: 18 × 100 × 1,2 × 1,15 = 2484 Вт.
Рассчитав общую мощность, разделите её на теплоотдачу одной секции выбранного радиатора. Получите количество секций. Например, при использовании биметаллической секции на 180 Вт: 2484 / 180 ≈ 14 секций. Всегда округляйте в большую сторону.
Определитесь с местом установки. Под окном — стандартное решение, так как радиатор создаёт тепловую завесу, препятствующую проникновению холодного воздуха. Если планируете скрыть радиатор за экраном, увеличьте мощность на 10–15% — часть тепла будет теряться.

Чек-лист выбора радиатора

• Определите тип системы отопления (центральная/автономная).
• Рассчитайте необходимую тепловую мощность с учётом климата и расположения комнаты.
• Выберите материал радиатора, исходя из давления и качества теплоносителя.
• Уточните параметры подключения: межосевое расстояние (обычно 350 или 500 мм), тип резьбы.
• Убедитесь в наличии гарантии и сертификатов соответствия.

Монтаж и подключение

Установка водяной батареи — ответственный процесс, требующий соблюдения технологии. Начните с демонтажа старого радиатора (если есть). Перекройте стояк, слейте воду, открутите крепления. При работе с чугунными батареями будьте осторожны — они хрупкие.
Новые радиаторы монтируются на кронштейны, закреплённые в стене. Расстояние от пола до низа радиатора — 10–15 см, от подоконника — 5–10 см, от стены — 3–5 см. Это обеспечивает свободную циркуляцию воздуха. Для тяжёлых моделей используйте напольные опоры.
Перед подключением установите: кран Маевского (в верхней точке), шаровые краны на подачу и обратку (для отсечки), термостатическую головку (по желанию). Используйте паронитовые или тефлоновые прокладки — они выдерживают высокие температуры и не деформируются.
Подключение выполняйте с учётом направления потока. На корпусе радиатора указана стрелка — она должна совпадать с направлением движения теплоносителя. После монтажа медленно откройте краны, спустите воздух через кран Маевского. Проверьте соединения на предмет протечек.

Типичные ошибки при монтаже

• Неправильный уклон радиатора — должен быть лёгкий наклон (1–2 мм на метр) в сторону крана Маевского.
• Использование льна без герметика — приводит к протечкам при вибрации.
• Отсутствие байпаса в однотрубной системе — при закрытии радиатора прекращается циркуляция по стояку.
• Закрытие радиатора плотными шторами или экранами без вентиляционных отверстий.

Обслуживание и профилактика

Регулярное обслуживание продлевает срок службы водяных батарей и поддерживает их эффективность. Раз в год, перед началом отопительного сезона, проводите визуальный осмотр: проверьте крепления, наличие протечек, состояние кранов и клапанов.
Один раз в 3–5 лет рекомендуется промывать радиаторы, особенно в централизованных системах. Со временем внутри скапливается шлам, ржавчина и известковый налёт, что снижает теплоотдачу на 20–30%. Промывка выполняется химическим или гидродинамическим методом — лучше доверить её специалистам.
Если батарея плохо греет, первое, что нужно сделать — спустить воздух. Закройте оба крана, откройте кран Маевского отвёрткой, дождитесь выхода воздуха и появления воды, затем закройте. Если это не помогло — возможно, засорение или завоздушивание стояка.
Для автономных систем контролируйте качество теплоносителя. Используйте подготовленную воду или специальный антифриз. Жёсткая вода вызывает накипь, а низкий pH — коррозию алюминиевых и стальных радиаторов.

План профилактического обслуживания

1. Ежегодно: осмотр, очистка от пыли, проверка креплений.
2. Перед отопительным сезоном: промывка системы, спуск воздуха.
3. Раз в 3 года: диагностика давления, проверка терморегуляторов.
4. При падении теплоотдачи: химическая промывка или замена теплоносителя.

Экспертное мнение

Современные решения включают радиаторы с Wi-Fi-модулями, интеграцией в «умный дом» и автономным питанием от батареек. Они отправляют уведомления о неисправностях, анализируют потребление и предлагают оптимизацию режима. Хотя стоимость выше, окупаемость наступает уже через 3–4 года за счёт экономии на отоплении.

Вопросы и ответы

Заключение

Водяная батарея отопления остаётся одним из самых эффективных и долговечных решений для обогрева помещений. Понимание её устройства, принципов работы и факторов выбора позволяет сделать осознанный выбор, соответствующий условиям эксплуатации и бюджету. Современные материалы и технологии позволяют добиться высокой теплоотдачи, надёжности и эстетики.

• Выбирайте материал радиатора в зависимости от типа системы: биметалл для многоэтажек, алюминий — для частных домов.
• Рассчитывайте мощность с учётом площади, климата и расположения комнаты.
• Устанавливайте терморегуляторы для экономии энергии и контроля микроклимата.
• Регулярно обслуживайте систему: спускайте воздух, промывайте радиаторы, проверяйте соединения.
• Следите за новыми технологиями — «умные» термоголовки и интеграция в «умный дом» повышают комфорт и эффективность.
