Водяной теплый пол с терморегулятором

Водяной теплый пол с терморегулятором — это эффективная система отопления, которая обеспечивает равномерный обогрев помещения за счет циркуляции теплоносителя по трубам, уложенным в стяжку. Управление температурой осуществляется автоматически с помощью терморегулятора, что позволяет поддерживать комфортный микроклимат и экономить энергоресурсы. Такая система особенно актуальна для частных домов, коттеджей и квартир с индивидуальным отоплением.

Принцип работы водяного теплого пола с терморегулятором

Водяной теплый пол функционирует за счет циркуляции нагретой воды по замкнутому контуру из труб, проложенных под напольным покрытием. Теплоноситель, как правило, нагревается котлом и подается через коллектор, который распределяет поток по отдельным зонам обогрева. Каждая зона может управляться независимо, что повышает гибкость и эффективность системы.

Терморегулятор играет ключевую роль в автоматизации процесса. Он получает данные от датчика температуры, установленного в полу или в помещении, и на основе этих показаний управляет сервоприводом, перекрывающим или открывая подачу теплоносителя в конкретный контур. Это позволяет поддерживать заданную температуру с точностью до 0,5 °C.

Система работает в режиме «умного» отопления: при достижении нужной температуры подача горячей воды прекращается, а при ее снижении — возобновляется. Такой подход исключает перегрев и снижает расход топлива. Современные решения позволяют интегрировать терморегуляторы в «умный дом», управляя обогревом удаленно через смартфон или голосовые помощники.

Ключевые компоненты системы: из чего состоит водяной теплый пол

Для полноценной работы водяного теплого пола требуется комплекс оборудования, каждый элемент которого выполняет свою функцию. От качества и совместимости компонентов зависит надежность и долговечность всей системы.

Основные элементы:

• Нагревательный контур — трубы из сшитого полиэтилена (PEX), металлопластика или меди, уложенные по заранее разработанной схеме.
• Коллекторный узел — распределительная станция, которая регулирует поток теплоносителя между несколькими контурами.
• Циркуляционный насос — обеспечивает движение воды по системе, предотвращая застой и неравномерный прогрев.

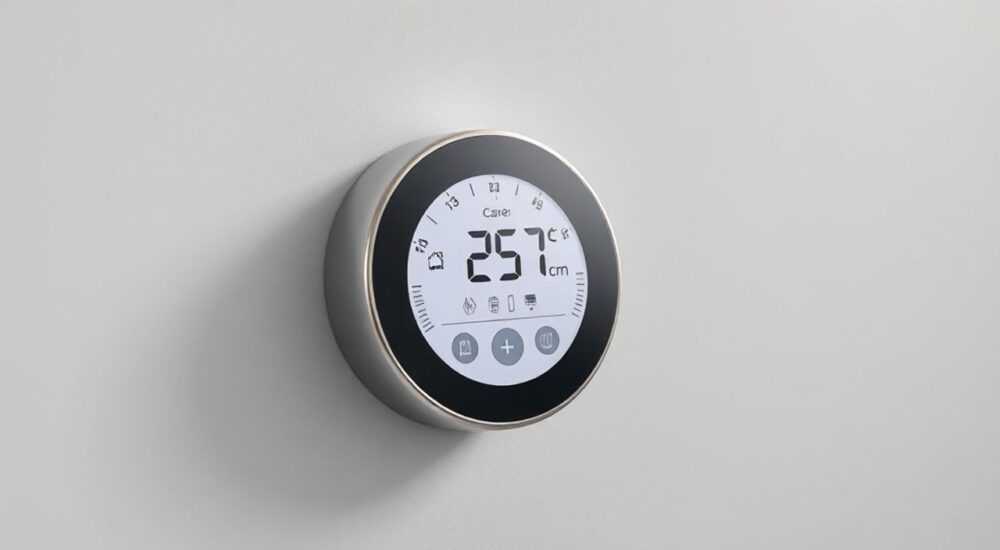

• Терморегулятор — устройство управления, принимающее решение о включении/выключении подачи тепла.
• Датчик температуры — измеряет текущую температуру пола или воздуха в помещении.
• Сервопривод — электромеханический клапан, реагирующий на команды терморегулятора и перекрывающий контур.
• Теплоизоляция и демпферная лента — минимизируют теплопотери вниз и компенсируют расширение стяжки.

Качественная система также включает манометры, воздухоотводчики и защитные гильзы для труб в местах прохода сквозь стены. Важно, чтобы все компоненты были совместимы по давлению, температуре и типу подключения.

Типы терморегуляторов: выбор подходящего устройства

От правильного выбора терморегулятора зависит удобство использования и энергоэффективность системы. Существует несколько типов устройств, различающихся по способу установки, функционалу и уровню автоматизации.

По способу монтажа

• Накладные — устанавливаются на стену, как обычный выключатель. Просты в монтаже, но могут нарушать интерьер.
• Встраиваемые — монтируются в стену заподлицо. Более эстетичны, но требуют штробления.

По типу управления

По типу датчика

• Только датчик пола — контролирует температуру поверхности. Подходит для помещений с постоянным напольным покрытием.
• Датчик пола + воздуха — двойной контроль, предотвращает перегрев помещения.
• Программируемый — позволяет задать график работы (например, снижение температуры ночью).

Проектирование и расчет параметров водяного пола

Перед монтажом необходимо выполнить детальное проектирование. Ошибки на этом этапе могут привести к недогреву, перерасходу топлива или выходу системы из строя. Расчет включает несколько ключевых параметров.

Во-первых, определяется тепловая нагрузка помещения — количество тепла, необходимое для компенсации потерь. Учитываются площадь, высота потолков, тип окон, материал стен и климатическая зона. Средний показатель — 80–100 Вт/м² для стандартного дома.

Во-вторых, рассчитывается шаг укладки труб. Чем холоднее помещение, тем меньше шаг (10–15 см). Для хорошо утепленных зон допустим шаг 20–25 см. Также важно рассчитать длину одного контура: оптимально — до 80 метров, иначе будет недостаточная циркуляция.

В-третьих, выбирается мощность насоса и коллектора. Коллектор должен иметь столько выходов, сколько контуров планируется. Насос подбирается по производительности (обычно 1,5–2,5 м³/ч) и напору.

Монтаж водяного теплого пола: пошаговая инструкция

Монтаж — ответственный этап, требующий соблюдения технологии. Работы лучше доверять специалистам, но понимание процесса поможет контролировать качество исполнения.

1. Подготовка основания: очистка, выравнивание, укладка теплоизоляции (пенополистирол толщиной 2–5 см).
2. Монтаж демпферной ленты по периметру стен для компенсации расширения.
3. Установка направляющих маяков или армирующей сетки (если используется).
4. Укладка труб по выбранной схеме (змейка, спираль, комбинированная). Фиксация хомутами или скобами.
5. Подключение труб к коллектору с опрессовкой системы под давлением 4–6 бар на 24 часа.
6. Заливка стяжки (цементно-песчаная или наливная) толщиной 4–7 см.
7. Выдержка стяжки (28 дней до полного набора прочности).
8. Установка терморегулятора и датчика, подключение к электросети и коллектору.

Настройка и управление системой: как работает терморегулятор

После монтажа система требует корректной настройки. Терморегулятор должен быть правильно сконфигурирован под особенности помещения и предпочтения жильцов.

Настройка включает:

• Установку желаемой температуры пола или воздуха (обычно 24–26 °C).
• Выбор режима работы: постоянный, экономичный, программируемый.
• Калибровку датчика — проверку точности показаний.
• Настройку гистерезиса — разницы между включением и выключением (рекомендуется 0,5–1 °C).

Современные терморегуляторы поддерживают таймеры и сценарии. Например, можно задать:

• С 7:00 до 9:00 — 26 °C (утренний комфорт).
• С 9:00 до 18:00 — 20 °C (экономия).
• С 18:00 до 23:00 — 25 °C (вечерний отдых).
• С 23:00 до 7:00 — 22 °C (ночной режим).

Интеграция с умным домом позволяет управлять полом через голосовые команды («Алиса, включи теплый пол в ванной») или по геолокации (включение при приближении к дому).

Преимущества и недостатки водяного теплого пола с терморегулятором

Как и любая система, водяной теплый пол имеет свои сильные и слабые стороны. Понимание этого поможет принять взвешенное решение.

Преимущества:

• Экономичность: потребление энергии на 20–30% ниже радиаторного отопления.
• Комфорт: равномерный прогрев, отсутствие сквозняков и запыленности.
• Эстетика: нет видимых радиаторов, свободная расстановка мебели.
• Долговечность: срок службы труб — до 50 лет при правильном монтаже.
• Автоматизация: точное управление и интеграция с другими системами.

Недостатки:

• Высокая стоимость монтажа: от 1500–3000 руб/м² в зависимости от сложности.
• Долгий срок ввода в эксплуатацию: требуется время на заливку и высыхание стяжки.
• Зависимость от котла: не подходит для многоквартирных домов с центральным отоплением.
• Сложность ремонта: доступ к трубам затруднен после заливки стяжки.

Экспертное мнение: советы профессионалов

Мы собрали рекомендации от ведущих специалистов в области инженерных систем, чтобы помочь вам избежать типичных ошибок.

Часто задаваемые вопросы

Заключение

Водяной теплый пол с терморегулятором — это не просто комфорт, а продуманная инженерная система, сочетающая эффективность, долговечность и современные технологии управления. Она особенно выгодна в частных домах, где можно реализовать полный контроль над отоплением.

• Водяной теплый пол — энергоэффективное решение для основного или дополнительного отопления.
• Терморегулятор обеспечивает точный контроль и автоматизацию процесса.
• Монтаж требует профессионального подхода и времени на ввод в эксплуатацию.
• Система идеально вписывается в концепцию «умного дома».
• Долгосрочные выгоды перевешивают первоначальные затраты.
