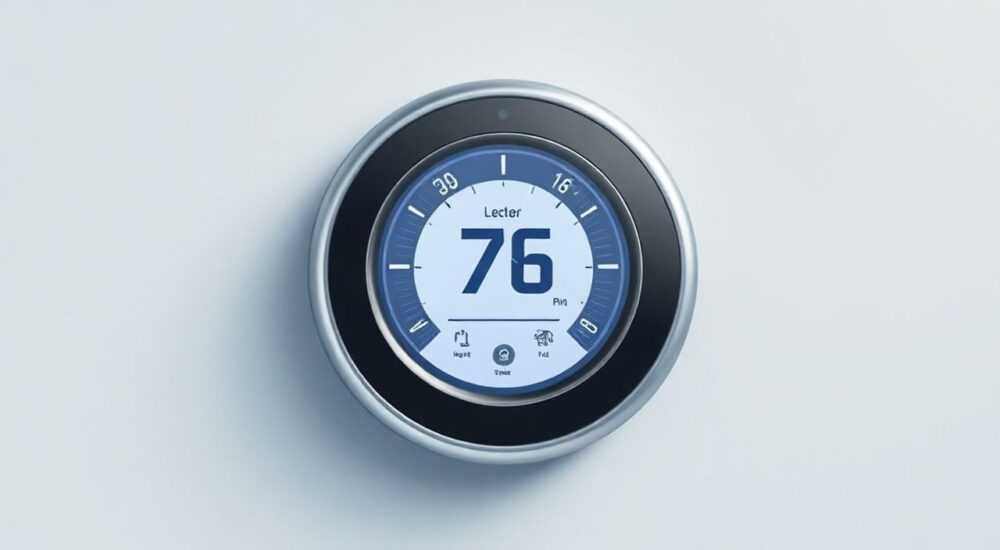

Встроенный терморегулятор

Встроенный терморегулятор — это устройство, автоматически поддерживающее заданную температуру в системах отопления, охлаждения или обогрева. Он интегрируется непосредственно в прибор или оборудование и обеспечивает точное управление тепловым режимом без постоянного участия пользователя. Такие решения повышают энергоэффективность, продлевают срок службы техники и создают комфортные условия эксплуатации.

Современные системы жизнеобеспечения, бытовая техника и промышленное оборудование всё чаще оснащаются встроенными терморегуляторами. Это связано с ростом требований к энергосбережению, безопасности и комфорту. Устройства такого типа применяются в электрических котлах, тёплых полах, конвекторах, холодильных установках, сушилках, водонагревателях и других приборах, где контроль температуры критичен. В отличие от внешних термостатов, встроенные модели изначально проектируются как часть конструкции, что обеспечивает более надёжную и компактную интеграцию.

Что такое встроенный терморегулятор

Встроенный терморегулятор — это элемент автоматики, предназначенный для контроля температуры внутри прибора или системы. Он монтируется на этапе производства и не требует дополнительной установки пользователем. Основная функция — включение и отключение нагревательного или охлаждающего элемента при достижении заданных температурных границ.

Такие устройства обеспечивают автономную работу оборудования, исключая необходимость ручного управления. Например, в электрокотле терморегулятор следит за температурой теплоносителя и отключает ТЭН при достижении нужного значения. В холодильнике он запускает компрессор, когда температура в камере повышается выше нормы.

Ключевое преимущество встроенного решения — его герметичность и защита от внешних воздействий. Поскольку термостат находится внутри корпуса, он защищён от пыли, влаги и механических повреждений. Кроме того, производитель заранее подбирает параметры терморегулятора под конкретный прибор, что гарантирует корректную работу всей системы.

Принцип работы и устройство

Работа встроенного терморегулятора основана на изменении физических свойств материалов при колебаниях температуры. Устройство реагирует на нагрев или охлаждение и размыкает или замыкает электрическую цепь, управляя работой нагревательного элемента.

Основные компоненты:

• Датчик температуры — воспринимает изменения температуры среды (воздуха, жидкости, поверхности).
• Исполнительный механизм — переключает контакты (электромеханический или электронный).
• Настройка уставки — позволяет задать желаемую температуру (в регулируемых моделях).
• Корпус — защищает внутренние элементы от внешних факторов.

В механических термостатах используется биметаллическая пластина, которая изгибается при нагреве, размыкая цепь. В электронных моделях применяются термисторы или цифровые датчики, сигнал от которых обрабатывается микроконтроллером.

Виды встроенных терморегуляторов

По принципу действия и конструкции выделяют несколько основных типов:

Механические терморегуляторы

Самые распространённые в бюджетной технике. Используют биметаллическую пластину, реагирующую на температуру. Отличаются простотой, долговечностью и низкой стоимостью.

Электронные терморегуляторы

Оснащены цифровыми датчиками и микроконтроллером. Позволяют точно задавать температуру, имеют функции программирования, самодиагностики и защиты от перегрузок.

Цифровые программируемые

Используются в современных системах отопления и кондиционирования. Позволяют задавать график работы по дням недели, учитывать время суток и даже данные с внешних датчиков.

Бесконтактные (на базе реле)

Применяют твердотельные реле или симисторы вместо механических контактов. Подходят для частого включения/выключения, не изнашиваются и не искрят.

Области применения

Встроенные терморегуляторы встречаются практически во всех устройствах, где требуется контроль температуры.

• Отопительное оборудование: электрокотлы, масляные радиаторы, инфракрасные обогреватели. Термостат предотвращает перегрев и экономит электроэнергию.
• Тёплые полы: в кабельных и матовых системах терморегулятор контролирует температуру пола, поддерживая комфортный микроклимат.
• Бытовая техника: духовки, стиральные машины, сушильные шкафы, кофемашины. Обеспечивают безопасность и качество процесса.
• Холодильные установки: компрессоры в холодильниках и морозильниках управляются встроенным термостатом, который поддерживает заданную температуру.
• Промышленные системы: сушилки, печи, реакторы, где требуется строгий температурный режим.

В системах «умный дом» встроенные терморегуляторы часто дополняются Wi-Fi модулями, что позволяет управлять ими удалённо через смартфон или голосовые помощники.

Как выбрать подходящий термостат

Выбор зависит от типа оборудования, условий эксплуатации и требований к точности.

1. Определите тип нагрузки: резистивная (ТЭНы), индуктивная (компрессоры), емкостная. Убедитесь, что терморегулятор рассчитан на соответствующий ток.
2. Уточните диапазон температур: например, для тёплого пола — до +40 °C, для котла — до +90 °C.
3. Выберите тип управления: механический — если важна надёжность; электронный — если нужна точность и дополнительные функции.
4. Проверьте степень защиты: для влажных помещений (ванная, баня) выбирайте IP65 и выше.
5. Убедитесь в совместимости: особенно при замене старого термостата новым.

Установка и настройка

Встроенные терморегуляторы, как правило, устанавливаются на заводе. Однако при ремонте или модернизации может потребоваться самостоятельная замена.

Шаги по установке:

1. Отключите питание оборудования.
2. Демонтируйте старый термостат, зафиксировав расположение проводов.
3. Подключите новый терморегулятор согласно схеме (обычно указана на корпусе или в инструкции).
4. Закрепите устройство в штатном месте, обеспечив плотный контакт с контролируемой средой.
5. Включите питание и протестируйте работу.

Настройка включает выставление желаемой температуры и, при наличии, гистерезиса — разницы между включением и отключением. Например, при уставке +25 °C и гистерезисе 2 °C прибор включится при +23 °C и отключится при +25 °C.

Распространённые ошибки и как их избежать

• Неправильный выбор мощности: использование термостата с недостаточной нагрузочной способностью приводит к перегреву контактов и выходу из строя.
• Плохой контакт датчика с поверхностью: если сенсор не прилегает плотно, показания будут неточными.
• Установка в зоне сквозняков или рядом с источниками тепла: искажает данные и вызывает ложные срабатывания.
• Игнорирование степени защиты: в ванной или на улице нужно использовать только влагозащищённые модели.
• Нарушение схемы подключения: может привести к короткому замыканию или нестабильной работе.

Экспертное мнение

Анна Смирнова, инженер-проектировщик систем отопления, 18 лет опыта

«За последние годы наблюдается чёткий тренд на интеллектуализацию встроенных терморегуляторов. Современные модели не просто поддерживают температуру, но и анализируют поведение пользователя, прогнозируют потребность в обогреве и адаптируются под погодные условия. Например, терморегуляторы с алгоритмом самонастройки (self-learning) через 7–10 дней начинают работать максимально эффективно.

Особенно актуальны решения с двойным датчиком: один измеряет температуру воздуха, второй — поверхности пола. Это критично для тёплых полов — так можно избежать перегрева покрытия и повреждения ламината.

Рекомендую обращать внимание на наличие функции блокировки от детей — особенно в семьях с маленькими детьми. Также стоит выбирать устройства с возможностью калибровки: со временем датчики могут давать небольшую погрешность, которую можно скорректировать вручную.»

Вопросы и ответы

Заключение

Встроенный терморегулятор — это ключевой элемент автоматизации, обеспечивающий безопасность, экономичность и комфорт при эксплуатации отопительных, охлаждающих и нагревательных систем. Его правильный выбор, установка и настройка позволяют значительно повысить эффективность оборудования и продлить срок его службы.

С развитием технологий такие устройства становятся всё умнее: они адаптируются под поведение пользователя, интегрируются в умные дома и используют алгоритмы прогнозирования. Тем не менее, даже простые механические модели остаются востребованными благодаря своей надёжности и доступности.

• Встроенные терморегуляторы обеспечивают автоматическое поддержание заданной температуры.
• Выбор зависит от типа нагрузки, условий эксплуатации и требований к точности.
• Механические модели надёжны, электронные — точнее и функциональнее.
• Правильная установка и настройка предотвращают сбои и продлевают срок службы.
• Современные терморегуляторы интегрируются в «умные» системы и адаптируются под пользователя.
