Выключатель кнопочный для светильника как подключить

Кнопочный выключатель для светильника — это простое, но надёжное устройство управления освещением, которое можно встретить как в офисах, так и в жилых помещениях. Его подключение требует базовых знаний электротехники, соблюдения техники безопасности и понимания схемы коммутации. Главное — правильно определить фазный провод, обеспечить качественное соединение и изолировать все контакты.

Особенности конструкции кнопочного выключателя

Кнопочный выключатель отличается от клавишного тем, что его механизм работает на нажатие и возврат в исходное положение при помощи пружины. Такие устройства часто используются в системах освещения, где требуется кратковременное включение — например, в подъездах, лестничных пролётах или кладовых. Кнопочные выключатели бывают одноклавишными, двухклавишными и многопозиционными, хотя последнее встречается реже.

Основная часть устройства — контактная группа, которая замыкается при нажатии на кнопку. После отпускания она размыкается, и цепь разрывается. Некоторые модели имеют подсветку, что упрощает поиск в темноте. Однако важно понимать: стандартный кнопочный выключатель не сохраняет состояние — он работает только как «тумблер» на момент нажатия. Для постоянного включения света нужна дополнительная система — например, реле или блок питания с фиксацией.

Корпус чаще всего выполнен из пластика, устойчивого к нагреву и механическим повреждениям. Внутри находятся клеммы для подключения проводов. Современные модели используют винтовые или пружинные зажимы (например, WAGO), что ускоряет монтаж и повышает надёжность соединений.

Подготовка к подключению: что нужно знать

Перед началом работ необходимо чётко понимать, с чем вы имеете дело. Первое — определить тип вашей электрической сети. В большинстве квартир используется однофазная сеть 220 В, 50 Гц. Проводка может быть скрытой (в штробах) или открытой (в кабель-каналах). Это влияет на способ монтажа и доступ к клеммам.

Второй важный аспект — выбор подходящего выключателя. Убедитесь, что устройство соответствует нагрузке светильника. Например, если вы подключаете люстру с несколькими лампами суммарной мощностью 300 Вт, выключатель должен выдерживать ток не менее 1,4 А (по формуле I = P/U). Лучше выбирать с запасом — минимум 3–5 А.

Также подготовьте инструменты:

• Отвёртка (индикаторная и крестовая)
• Мультиметр или тестер
• Кусачки и stripper для зачистки изоляции
• Изолента или термоусадка
• Уровень (для ровной установки)

Обязательно отключите питание на щитке перед началом работ. Проверьте отсутствие напряжения индикаторной отвёрткой. Не полагайтесь на автомат — всегда перепроверяйте!

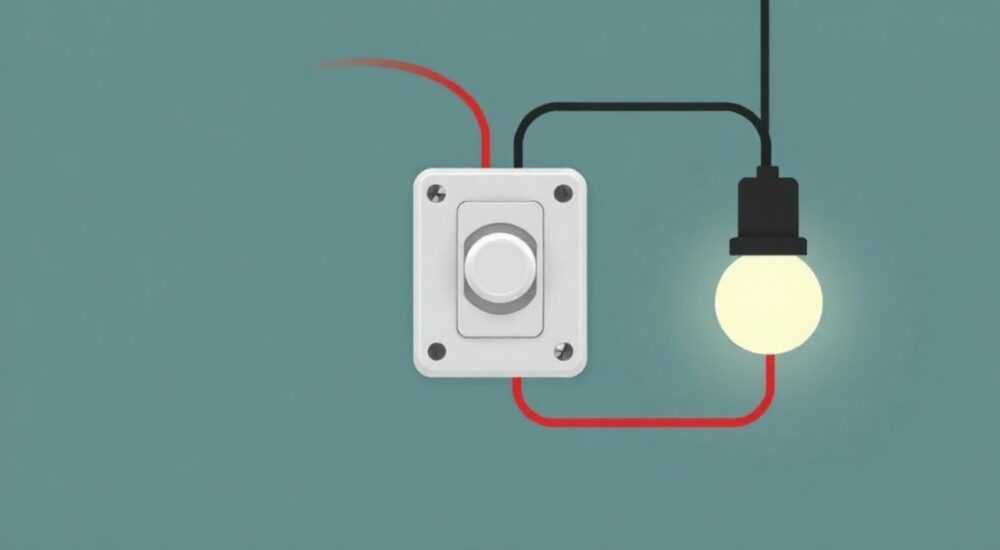

Схема подключения кнопочного выключателя к светильнику

Стандартная схема подключения предполагает разрыв фазного провода между источником питания и светильником. Ноль подаётся напрямую на лампу. Кнопочный выключатель включается в разрыв фазы — именно это позволяет управлять подачей напряжения.

Принцип работы:

1. Фаза (L) подходит к выключателю
2. При нажатии кнопки фаза проходит через контактную группу
3. Выходящий провод идёт к светильнику
4. Нулевой провод (N) подключён напрямую к лампе
5. После отпускания кнопки цепь размыкается — свет гаснет

Если вы используете импульсный блок или реле, схема усложняется. В этом случае кнопка отправляет сигнал на реле, которое уже фиксирует состояние. Такая система позволяет включать и выключать свет одной кнопкой, как обычный выключатель.

Пошаговая инструкция по подключению

Шаг 1: Отключение питания

На распределительном щитке найдите автомат, отвечающий за освещение в нужной комнате. Переведите его в положение «выкл». Используйте индикаторную отвёртку, чтобы убедиться, что напряжение отсутствует.

Шаг 2: Демонтаж старого устройства (если есть)

Аккуратно снимите лицевую панель. Отверните крепёжные винты и извлеките корпус. Ослабьте клеммы и отсоедините провода. Запомните, какой провод к чему подключался — лучше сделать фото.

Шаг 3: Подготовка проводов

Зачистите концы проводов на 8–10 мм. Убедитесь, что нет повреждений жил. Если провод многожильный, обожмите его наконечником для лучшего контакта.

Шаг 4: Подключение к клеммам

Подключите фазный провод (обычно коричневый или красный) к входной клемме выключателя (часто обозначена как L или «вход»). Выходной провод (идущий к светильнику) подключите к клемме «выход» или «LOAD». Нулевой провод (синий) не трогайте — он идёт напрямую к светильнику.

Шаг 5: Установка в подрозетник

Аккуратно поместите корпус в подрозетник. Зафиксируйте распорными лапками или винтами. Проверьте уровень — устройство должно стоять ровно.

Шаг 6: Установка лицевой панели и проверка

Наденьте декоративную рамку и кнопку. Включите автомат на щитке. Нажмите кнопку — свет должен загореться. Отпустите — погаснуть. Если всё работает, работа завершена.

Распространённые ошибки и как их избежать

Одна из самых частых ошибок — подключение нулевого провода через выключатель. Это создаёт потенциальную опасность: даже при выключенном свете на цоколе лампы может остаться напряжение. Всегда разрывайте фазу, а не ноль.

Ещё одна ошибка — плохой контакт в клеммах. Если провод недостаточно затянут, он будет греться, что может привести к оплавлению корпуса или возгоранию. Проверяйте затяжку после установки.

Некоторые пытаются подключить кнопочный выключатель как обычный — с фиксацией. Но стандартная кнопка не держит положение. Без дополнительной электроники это невозможно. В таких случаях стоит сразу рассматривать импульсные системы.

Современные решения: умные и импульсные выключатели

Сегодня кнопочные выключатели активно интегрируются в «умные дома». Импульсные реле позволяют управлять светом одной кнопкой без фиксации. При первом нажатии реле включается, при втором — выключается. Такие системы совместимы с Wi-Fi-контроллерами и голосовыми помощниками.

Беспроводные кнопки — ещё одно современное решение. Они работают на батарейках и передают сигнал по радиоканалу. Устанавливаются в любом месте без прокладки проводов. Подходят для реконструкции интерьеров без ремонта.

Также появились кнопки с датчиками движения и освещённости. Они включают свет при приближении человека и автоматически выключают через заданное время. Особенно эффективны в подъездах, туалетах и коридорах.

Экспертное мнение

Анна Петрова, инженер-электрик, специалист по умным домам

«За последние годы спрос на кнопочные выключатели с импульсным управлением вырос более чем на 40%. Люди хотят простоты и надёжности. Кнопка — это минимализм и функциональность. Главное — правильно выбрать систему. Для новостроек я рекомендую сразу закладывать импульсные реле. Это немного дороже, но в долгосрочной перспективе экономит время и деньги.»

«Также замечу: многие забывают про подсветку. Она удобна, но потребляет энергию даже в выключенном состоянии. В домах с большим количеством точек это может давать до 15–20 кВт·ч в год. Решение — использовать LED-подсветку с минимальным потреблением.»

Вопросы и ответы

Заключение

Подключение кнопочного выключателя — задача, выполнимая даже для начинающего. Главное — соблюдать технику безопасности, понимать принцип работы устройства и правильно читать схемы. Простой выключатель без фиксации подойдёт для временного освещения, а с импульсным реле — станет полноценной заменой классическому выключателю.

• Всегда отключайте питание перед работой с электропроводкой
• Разрывайте фазный, а не нулевой провод
• Для постоянного включения используйте импульсное реле
• Проверяйте совместимость с LED-лампами
• Рассмотрите беспроводные решения для удобства монтажа
