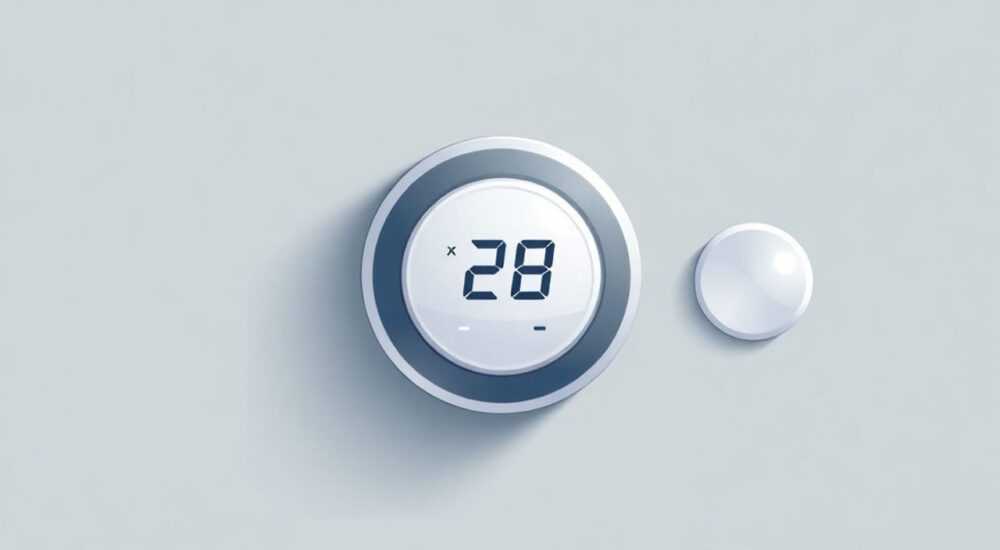

Выключатель с терморегулятором

Умный выключатель с терморегулятором — это современное устройство, объединяющее функции включения/выключения электроприбора и точного контроля температуры. Оно особенно эффективно при управлении системами обогрева: тёплыми полами, радиаторами, конвекторами и другими нагревательными элементами. Такой прибор позволяет поддерживать комфортную температуру в помещении автоматически, снижая энергопотребление и продлевая срок службы оборудования.

Традиционные выключатели просто замыкают или размыкают цепь, не учитывая реальные условия в помещении. Это приводит к перегреву, неэффективному расходу электроэнергии и дискомфорту. Терморегулятор решает эти проблемы, анализируя данные с датчика температуры и управляя подключённым оборудованием по заданному алгоритму. Совмещение этих двух функций в одном корпусе делает устройство компактным, простым в установке и удобным в эксплуатации.
С развитием технологий такие устройства становятся всё более интеллектуальными. Появились модели с Wi-Fi, голосовым управлением, поддержкой мобильных приложений и интеграцией в «умный дом». Они позволяют настраивать режимы обогрева под график жизни жильцов, экономить до 30% энергии и контролировать микроклимат удалённо. В этой статье мы подробно рассмотрим принцип работы, типы, сферы применения и критерии выбора выключателей с терморегулятором, чтобы помочь вам принять обоснованное решение.

Принцип работы выключателя с терморегулятором

Выключатель с терморегулятором — это электронное устройство, которое управляет подачей питания на нагревательный прибор в зависимости от текущей температуры в помещении или на поверхности. Основная задача — поддержание заданной температуры с минимальным отклонением. Устройство включает два ключевых компонента: датчик температуры и реле (или тиристор), управляющее питанием нагрузки.
При достижении заданной температуры терморегулятор размыкает цепь, отключая обогреватель. Когда температура падает ниже установленного порога, он снова включает питание. Этот цикл повторяется автоматически, обеспечивая стабильный микроклимат. Некоторые модели поддерживают гистерезис — разницу между температурой включения и выключения, что предотвращает частое срабатывание реле.
Цифровые терморегуляторы используют микроконтроллеры для обработки данных с датчика. Они могут иметь жидкокристаллический или сенсорный дисплей, кнопки управления и расширенные функции: таймеры, программы по дням недели, защиту от замерзания. Аналоговые версии проще: они работают по механическому принципу, например, с биметаллической пластиной, но менее точны и не имеют дополнительных опций.

Как работает датчик температуры

Датчик — это «орган чувств» терморегулятора. Чаще всего используется термистор — резистор, сопротивление которого изменяется в зависимости от температуры. Данные с датчика передаются на плату управления, где преобразуются в цифровой сигнал. В зависимости от типа устройства датчик может быть встроенным или выносным.
Встроенный датчик измеряет температуру воздуха внутри корпуса. Он удобен, но может давать искажённые показания, если на устройство попадают прямые солнечные лучи или оно установлено рядом с источником тепла. Выносной датчик монтируется отдельно — например, в полу при использовании с тёплым полом. Это позволяет точно контролировать температуру поверхности, а не воздуха.
Некоторые модели поддерживают одновременную работу с двумя датчиками: воздушным и поверхностным. Система автоматически выбирает приоритетный или использует среднее значение. Это повышает комфорт и эффективность, особенно в помещениях с высокими потолками или переменным теплообменом.

Основные виды устройств

На рынке представлены различные типы выключателей с терморегулятором, различающиеся по способу монтажа, типу управления, функциональности и совместимости с нагрузкой. Правильный выбор зависит от конкретной задачи: обогрев пола, радиатора, вентиляции или другого оборудования.
Первое деление — по способу установки:

• Накладные — монтируются на стену без штробления. Подходят для временного использования или ремонта без повреждения отделки.
• Встраиваемые — устанавливаются в стандартную монтажную коробку, как обычный выключатель. Выглядят аккуратнее и интегрируются в интерьер.

По типу управления:

• Механические — регулировка температуры осуществляется поворотом ручки. Просты, надёжны, но неточны и не имеют дополнительных функций.
• Электронные — с цифровым дисплеем и кнопками. Позволяют задавать точную температуру, программировать режимы и отслеживать текущие параметры.

Интеллектуальные терморегуляторы

Современные решения выходят за рамки простого контроля температуры. Умные терморегуляторы поддерживают:

• Wi-Fi и подключение к мобильному приложению;
• Голосовое управление через Alexa, Google Assistant, Яндекс.Алису;
• Автоматическое обучение поведению пользователя;
• Интеграцию с системами «умного дома» (например, HomeKit, SmartThings);
• Уведомления о неисправностях и аварийных ситуациях.

Где применяются терморегуляторы с выключателем

Основная сфера применения — управление электрическими системами отопления. Однако возможности устройств гораздо шире. Рассмотрим наиболее распространённые сценарии.

Тёплый пол

Это самый популярный вариант. Электрический тёплый пол потребляет много энергии, и постоянная работа без контроля приводит к перегреву плитки и увеличению счётов. Терморегулятор с выносным датчиком следит за температурой пола, не допуская её превышения (обычно свыше 27–30 °C). Это продлевает срок службы покрытия и создаёт комфортный микроклимат.

Конвекторы и масляные радиаторы

При использовании с мобильными или стационарными обогревателями терморегулятор предотвращает перегрев помещения. Особенно актуально в детских комнатах, спальнях и офисах, где важно поддерживать стабильную температуру. Устройство можно установить в разрыв питания обогревателя.

Системы вентиляции и рекуперации

Некоторые модели подходят для управления вентиляторами. Например, при падении температуры ниже +5 °C система может включить подогрев приточного воздуха. Или, наоборот, отключить вентиляцию при сильном морозе, чтобы не остужать помещение.

Теплицы и хозяйственные постройки

Вне жилых помещений терморегуляторы используются для защиты от замерзания. Устройство включает обогрев при температуре ниже +2 °C и отключает при +6 °C. Это предотвращает повреждение труб, насосов и растений.

Ключевые критерии выбора

Чтобы устройство служило долго и эффективно, необходимо учитывать несколько важных параметров.

Максимальная нагрузка

Терморегулятор должен выдерживать мощность подключаемого оборудования. Стандартные модели рассчитаны на 16 А (до 3,5 кВт). Для мощных систем (например, тёплый пол в большой ванной) требуется устройство с внешним контактором. Сам терморегулятор тогда управляет катушкой контактора, а тот — нагрузкой.

Тип датчика

Определитесь, какой тип измерения вам нужен:

• Только воздушный — для обогрева воздуха;
• Только поверхностный — для тёплого пола;
• Комбинированный — универсальный вариант.

Функции программирования

Наличие таймера и недельного цикла позволяет настроить разные режимы на рабочие и выходные дни. Например, утром включать обогрев до 22 °C, днём снижать до 18 °C, вечером снова повышать. Это экономит до 25–30% энергии.

Степень защиты (IP)

Для ванных комнат, кухонь и улицы выбирайте модели с IP44 и выше. Они защищены от брызг и пыли. Встраиваемые устройства в сухих помещениях могут иметь IP20.

Дизайн и интерфейс

Устройство будет находиться на виду, поэтому важно, чтобы оно гармонировало с интерьером. Современные модели имеют сенсорные панели, подсветку, цветные экраны. Убедитесь, что интерфейс интуитивно понятен всем членам семьи.

Установка и настройка: пошаговая инструкция

Монтаж выключателя с терморегулятором похож на установку обычного выключателя, но требует аккуратности и соблюдения правил безопасности.

1. Отключите питание в щитке. Проверьте отсутствие напряжения индикаторной отвёрткой.
2. Подготовьте монтажную коробку (для встраиваемой модели) или место для накладного монтажа.
3. Подключите провода: фаза (L) — вход, фаза — выход к нагрузке, ноль (N) — при необходимости, заземление — если есть. Подключение выносного датчика — отдельными проводами (обычно 2 жилы).
4. Закрепите устройство в коробке или на стене.
5. Включите питание и проверьте работу.
6. Настройте температуру и режимы через меню.

Распространённые ошибки и как их избежать

Даже опытные пользователи допускают типичные просчёты.

• Неправильное расположение датчика. Установка выносного датчика вблизи источника тепла или в холодном углу даёт ложные показания. Размещайте его в нейтральной зоне, на высоте 30–50 см от пола.
• Игнорирование максимальной нагрузки. Подключение слишком мощного обогревателя вызывает перегрев контактов и выход из строя. Используйте контактор при нагрузке свыше 3 кВт.
• Отсутствие заземления. Особенно важно для влажных помещений. Без заземления повышается риск поражения током.
• Неправильная настройка гистерезиса. Слишком малый диапазон приводит к частому включению/выключению, изнашивая оборудование. Оптимально — 0.5–1 °C.

Экспертное мнение

Вопросы и ответы

Заключение

Выключатель с терморегулятором — это разумное решение для автоматизации отопления в доме, квартире или на даче. Он сочетает простоту установки, точность контроля и возможность экономии энергии. Современные модели предлагают широкий функционал: от базового поддержания температуры до интеграции в экосистему «умного дома».

• Терморегулятор с выключателем автоматически управляет обогревом, поддерживая комфортную температуру.
• Выбирайте модель с запасом по мощности и подходящим типом датчика (встроенный, выносной, комбинированный).
• Умные устройства с Wi-Fi позволяют управлять отоплением удалённо и экономить до 30% энергии.
• Избегайте типичных ошибок: неправильного размещения датчика, превышения нагрузки и игнорирования степени защиты.
• Для газовых котлов и сложных систем отопления используйте специализированные термостаты, а не простые выключатели с реле.
