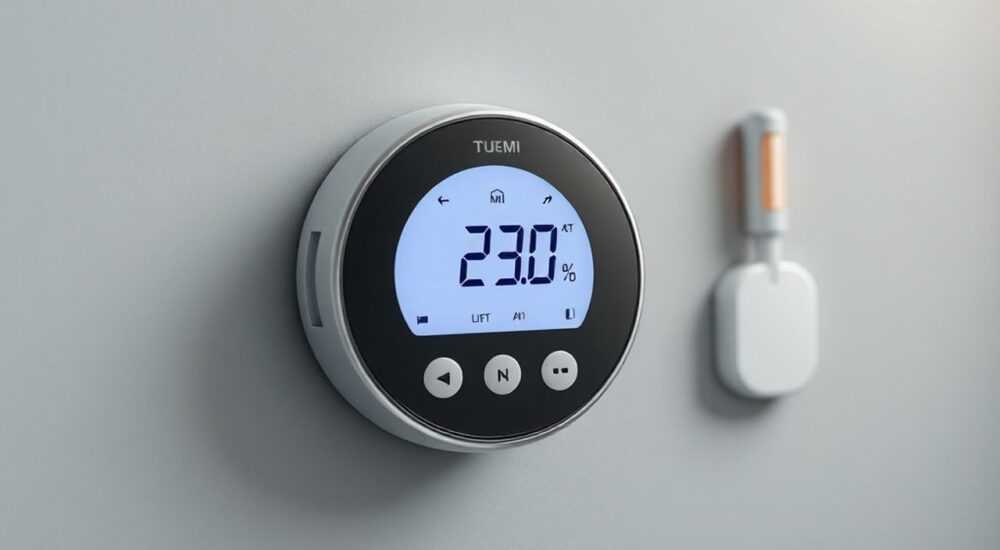

Выносной датчик температуры для терморегулятора

Выносной датчик температуры для терморегулятора — это внешнее устройство, измеряющее температуру в определённой зоне и передающее данные на регулирующий блок. Он позволяет управлять отоплением или охлаждением с учётом реальных условий в помещении, а не только по показаниям самого терморегулятора, который может находиться в менее репрезентативном месте. Это особенно важно при использовании тёплых полов, конвекторов или систем вентиляции, где точка измерения критична для комфорта и энергоэффективности.

Зачем нужен выносной датчик температуры?

Терморегуляторы управляют работой отопительных систем, ориентируясь на температуру в своей непосредственной близости. Однако зачастую они монтируются рядом с источниками тепла, сквозняками или на солнечной стороне, что искажает показания. В результате система может перегревать или, наоборот, недогревать помещение. Выносной датчик решает эту проблему, перемещая точку измерения в более релевантное место — например, в центр комнаты, на уровне пола или у спального места.

Представьте ситуацию: вы установили тёплый пол в детской, но терморегулятор находится в коридоре. Ребёнку может быть холодно, хотя на экране устройства — комфортные 24 °C. Выносной датчик, размещённый в детской, позволит системе реагировать именно на условия в этом помещении. Это повышает не только комфорт, но и энергоэффективность — вы платите только за то тепло, которое действительно нужно.

Другой пример — большие помещения с разной экспозицией окон. Одна сторона прогревается солнцем, другая остаётся прохладной. Встроенного датчика терморегулятора недостаточно, чтобы уловить эти перепады. С выносным датчиком можно организовать зональный контроль или использовать его как основной источник данных для управления обогревом.

Виды и технологии выносных датчиков

Выносные датчики различаются по принципу работы, типу подключения и сфере применения. Основные категории — проводные и беспроводные, аналоговые и цифровые. Каждый тип имеет свои преимущества и ограничения, выбор зависит от конкретных условий монтажа и требований к системе.

• Проводные датчики — наиболее распространённый и надёжный вариант. Подключаются к терморегулятору через кабель (обычно двухжильный, сечением 0.5–0.75 мм²). Преимущества: стабильная связь, низкая стоимость, простота диагностики. Недостаток — необходимость прокладки кабеля, что может быть сложно в уже отделанном помещении.
• Беспроводные датчики используют радиоканал (часто на частотах 433 МГц, 868 МГц или Wi-Fi). Удобны при реконструкции или в арендованном жилье. Требуют питания от батареек или аккумуляторов, что добавляет расходы на обслуживание. Также возможны помехи от других устройств.

По типу сигнала:

• Аналоговые датчики основаны на термисторах (NTC или PTC) — сопротивление которых меняется с температурой. Просты, недороги, совместимы со многими терморегуляторами. Но чувствительны к помехам на длинных проводах.
• Цифровые датчики (например, DS18B20) передают данные в виде цифрового кода. Более точны, устойчивы к шумам, позволяют подключать несколько датчиков по одной линии (шина 1-Wire). Часто используются в продвинутых системах автоматизации.

Как выбрать выносной датчик: ключевые критерии

Выбор выносного датчика начинается с анализа совместимости с вашим терморегулятором. Не все модели поддерживают внешние датчики, а среди тех, что поддерживают, могут быть ограничения по типу (NTC, цифровой), сопротивлению или протоколу связи. Первое, что нужно сделать — проверить техническое описание вашего терморегулятора. Производители обычно указывают, какие датчики можно использовать и как их подключать.

Следующий фактор — диапазон измерений. Большинство бытовых датчиков работают в диапазоне от -10 до +50 °C, чего достаточно для жилых помещений. Но если вы планируете использовать датчик в неотапливаемом помещении, гараже или на улице, нужен прибор с расширенным диапазоном (например, до -40 °C).

Защита от влаги — ещё один важный параметр. Если датчик будет установлен в ванной, бассейне или на полу с тёплым покрытием, он должен иметь степень защиты не ниже IP65. Корпус должен быть герметичным, а провод — устойчивым к влаге и механическим повреждениям.

Также стоит учитывать:

• Материал корпуса — пластик, металл или силикон. Металлические датчики более долговечны, но дороже.
• Тип разъёма — некоторые датчики подключаются через винтовые клеммы, другие — через разъём RJ11 или специальный коннектор. Удобнее использовать разъёмные соединения для лёгкой замены.
• Поддержка нескольких датчиков — в продвинутых системах можно подключить два и более датчика и настроить усреднённое значение или приоритет одного из них.

Установка и подключение: пошаговая инструкция

Правильная установка — залог точных измерений. Даже самый дорогой датчик даст ошибочные данные, если его разместить неправильно. Ниже — пошаговое руководство для проводного аналогового датчика NTC, наиболее распространённого типа.

1. Определите место установки. Оптимально — центр помещения, на высоте 1.2–1.5 м от пола, вдали от источников тепла, сквозняков и прямых солнечных лучей. Для тёплого пола — в полу, между нагревательными элементами.
2. Проложите кабель. Используйте двухжильный кабель сечением 0.5–0.75 мм². Прокладывайте его в штробе, гофре или кабель-канале. Не допускайте перегибов и повреждений изоляции.
3. Подключите датчик к терморегулятору. Обесточьте систему. Откройте терморегулятор, найдите клеммы для внешнего датчика (обычно обозначены как «S1», «EXT» или «Sensor»). Подключите провода согласно инструкции — полярность для NTC не важна.
4. Настройте терморегулятор. В меню устройства активируйте режим «внешний датчик». Возможно, потребуется указать тип датчика (например, 10 кОм NTC).
5. Проверьте работу. Включите питание, дождитесь стабилизации показаний. Проверьте, реагирует ли система на изменение температуры (например, приложив руку к датчику).

Для беспроводных моделей процесс проще: установите датчик в нужном месте, вставьте батарейки, выполните сопряжение с терморегулятором (по инструкции), затем активируйте внешний режим в настройках.

Типичные ошибки и как их избежать

Несмотря на простоту конструкции, при установке выносных датчиков часто допускаются ошибки, ведущие к некорректной работе системы. Знание этих проблем поможет избежать лишних расходов и разочарований.

• Неправильное расположение датчика. Расположение у батареи, на сквозняке или в углу даёт искажённые данные. Решение — следовать правилам размещения: центр комнаты, без влияния внешних факторов.
• Использование слишком длинного или тонкого кабеля. У аналоговых датчиков сопротивление провода влияет на точность. При длине свыше 30 м и сечении менее 0.5 мм² возможна погрешность до 1–2 °C. Решение — использовать кабель достаточного сечения или перейти на цифровой датчик.
• Отсутствие совместимости. Подключение NTC-датчика к терморегулятору, рассчитанному на цифровой интерфейс, не даст результата. Решение — внимательно изучить документацию и, при необходимости, проконсультироваться с производителем.
• Повреждение датчика при монтаже. Особенно актуально для встраиваемых моделей в тёплый пол. Перегрев или механическое повреждение могут вывести устройство из строя. Решение — монтировать датчик в гофре и не включать обогрев до завершения всех работ.

Экспертное мнение

Кроме того, эксперт отмечает тренд на интеграцию с голосовыми помощниками и мобильными приложениями. Современные беспроводные датчики могут отправлять данные в облако, где они анализируются для прогнозирования потребления и автоматической адаптации режимов. Такие решения особенно эффективны в больших домах или офисах с переменной нагрузкой.

Часто задаваемые вопросы

Заключение

Выносной датчик температуры — это не просто дополнительное устройство, а ключевой элемент точного и комфортного управления климатом. Он устраняет одну из главных причин неэффективной работы отопительных систем — неточность измерений. При грамотном выборе и установке он способен снизить энергопотребление, повысить комфорт и продлить срок службы оборудования.

• Выносной датчик обеспечивает точное измерение температуры в нужной зоне.
• Проводные аналоговые датчики — оптимальны для большинства бытовых задач.
• Цифровые и беспроводные модели — решение для умных домов и сложных конфигураций.
• Правильное размещение и качественный кабель — основа стабильной работы.
• Перед покупкой обязательно проверяйте совместимость с терморегулятором.
