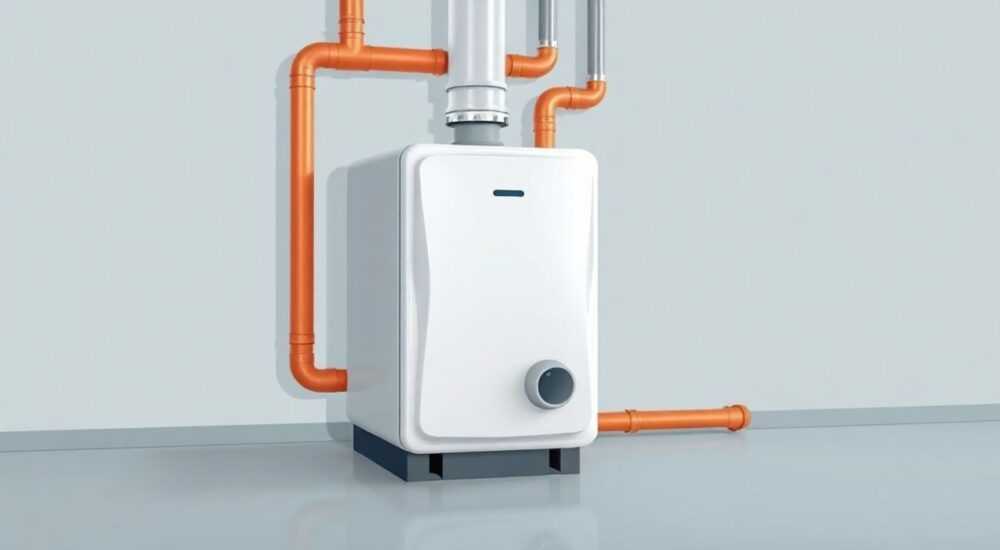

Вытяжка для напольного газового котла

Напольный газовый котёл — надёжное и проверенное решение для отопления частного дома. Однако его эффективная и безопасная работа напрямую зависит от правильной организации дымоудаления. Вытяжка для напольного газового котла — это не просто труба, выведенная на улицу, а продуманная система, обеспечивающая отвод продуктов сгорания, приток воздуха для горения и защиту от обратной тяги. Неправильный выбор или монтаж могут привести к снижению КПД, образованию конденсата, задымлению помещения и даже к утечке угарного газа.

Зачем нужна вытяжка для напольного газового котла?

Напольный газовый котёл работает за счёт сжигания природного газа. В процессе образуются продукты сгорания: углекислый газ, водяной пар и, в небольших количествах, угарный газ (CO). Эти вещества токсичны и должны немедленно удаляться из помещения. Вытяжка, или дымоход, обеспечивает этот вывод, создавая постоянную тягу.

Без эффективной вытяжки котёл работает с перебоями. Возможна обратная тяга — когда дым и газы попадают в котельную. Это особенно опасно при отсутствии датчиков CO. Кроме того, плохая тяга снижает КПД: топливо сгорает не полностью, на стенках теплообменника образуется сажа.

Вытяжка также влияет на стабильность горения. При недостаточном притоке воздуха пламя становится неустойчивым, что может привести к отключению автоматики. Особенно это актуально в герметичных помещениях с пластиковыми окнами.

Как работает тяга в дымоходе?

Тяга — это разница давлений между внутренней частью дымохода и окружающей средой. Горячие газы легче холодного воздуха, поэтому поднимаются вверх. Чем выше дымоход, тем сильнее тяга. Идеальная тяга — от –12 до –15 Па.

Факторы, влияющие на тягу:

• Высота дымохода над коньком крыши;
• Температура уходящих газов;
• Сечение и форма канала;
• Наличие поворотов и горизонтальных участков.

Виды дымоходов: плюсы и минусы

Выбор типа дымохода определяется конструкцией котла, типом кровли, этажностью здания и бюджетом. Рассмотрим основные варианты.

Классический кирпичный дымоход

Используется с напольными котлами с атмосферной горелкой. Обладает хорошей тепловой инерцией, создаёт стабильную тягу. Однако требует прочного фундамента и занимает много места.

Преимущества:

• Долговечность — до 50 лет при правильной кладке;
• Высокая теплоёмкость;
• Подходит для мощных котлов (от 40 кВт).

Недостатки:

• Высокая стоимость и трудоёмкость монтажа;
• Необходимость гидроизоляции и утепления;
• Подвержен конденсату без вкладыша.

Сэндвич-труба

Наиболее популярное решение. Представляет собой двойную трубу: внутренняя — нержавеющая сталь, внешняя — оцинковка или нержавейка, между ними — слой базальтового утеплителя.

Коаксиальный дымоход

Используется с котлами с закрытой камерой сгорания. Две трубы в одной: по внутренней отводятся газы, по внешнему кольцу — поступает воздух. Может выводиться через стену.

Требования к монтажу вытяжки: нормы и стандарты

Монтаж дымохода регулируется СНиП 41-01-2003, СП 7.13130.2013 и ПБ 12-368-00. Отклонение от норм — основание для отказа в приёмке котла газовой службой.

Основные требования:

• Высота дымохода над коньком — не менее 50 см, если он расположен в пределах 1,5 м от конька;
• Минимальное сечение — соответствует выходному патрубку котла;
• Наклон горизонтальных участков — не менее 1% в сторону котла для отвода конденсата;
• Зазор между трубой и деревянными конструкциями — 25 см, с обязательным экраном из негорючего материала.

Правила безопасности при монтаже

1. Работы проводите только при отключенном котле и перекрытом газе.
2. Используйте хомуты и кронштейны каждые 1,2–1,5 м.
3. Герметизируйте стыки жаропрочным герметиком (до 1000 °C).
4. Обязательно установите ревизионный люк для очистки.
5. Проверьте тягу анемометром перед запуском котла.

Распространённые ошибки при установке и как их избежать

Даже качественный дымоход может работать плохо из-за монтажных просчётов. Вот самые частые ошибки.

Недостаточная высота дымохода

Классическая ошибка — труба едва возвышается над крышей. Это приводит к слабой тяге и задуванию ветром. Решение — увеличить высоту согласно нормам.

Чрезмерное количество поворотов

Каждый поворот снижает тягу на 10–15%. Максимум — три поворота под углом 45°. Лучше — вертикальный вывод.

Отсутствие или неправильное утепление

Холодный дымоход быстро охлаждает газы, тяга падает, образуется конденсат. Особенно актуально для одностенных труб. Используйте сэндвич или обмотку минеральной ватой.

Некачественный герметик

Дешёвые составы трескаются при нагреве. Применяйте только силиконовые герметики, рассчитанные на высокие температуры.

Как выбрать вытяжку: пошаговое руководство

Выбор дымохода — ответственный этап. Следуйте этому алгоритму:

1. Определите тип котла: атмосферный (требует естественной тяги) или с турбонаддувом (работает с коаксиалом).
2. Оцените место установки: можно ли вывести трубу через крышу? Если нет — рассматривайте коаксиальный вывод через стену.
3. Рассчитайте высоту: используйте формулу или онлайн-калькулятор. Минимум — 5 м от колосниковой решётки до оголовка.
4. Выберите материал: нержавеющая сталь AISI 316 или 321 — лучший выбор для долговечности.
5. Закажите проект: особенно важно при мощности котла свыше 30 кВт или сложной конфигурации кровли.
6. Найдите лицензированную бригаду: монтаж должен выполнять организация с допуском СРО.

Чек-лист перед покупкой

• Соответствие диаметра выходного патрубка котла?
• Наличие сертификата качества и паспорта изделия?
• Температурный режим выдержки (минимум 600 °C)?
• Наличие всех элементов: колена, кронштейны, оголовок, ревизия?
• Гарантия от производителя (не менее 1 года)?

Экспортные системы дымоудаления: новое поколение решений

На рынке появились инновационные решения, сочетающие эффективность и эстетику.

Модульные системы из нержавеющей стали

Готовые наборы с предустановленной изоляцией. Быстрый монтаж, минимальный риск ошибок. Подходят для реконструкции.

Дымоходы с электроподогревом

Используются в регионах с суровыми зимами. Подогрев предотвращает обмерзание и стабилизирует тягу. Энергопотребление — до 100 Вт/час.

Умные датчики тяги и CO

Современные котлы комплектуются датчиками, которые отслеживают параметры дымохода. При падении тяги или утечке угарного газа система автоматически отключает котёл и подаёт сигнал.

Экспертное мнение

Интервью с инженером-проектировщиком

Вопросы и ответы

Заключение

Вытяжка для напольного газового котла — это не второстепенная деталь, а ключевой элемент безопасной и эффективной работы отопительной системы. От её правильного выбора и монтажа зависят здоровье жильцов, срок службы оборудования и соответствие нормам законодательства.

Современные решения — от сэндвич-труб до умных датчиков — позволяют создать надёжную систему дымоудаления, адаптированную под любой дом. Главное — не экономить на качестве, соблюдать нормы и доверять работу профессионалам.

• Для напольного котла нужен дымоход, соответствующий типу камеры сгорания.
• Сэндвич-трубы из нержавеющей стали — оптимальный выбор по цене и качеству.
• Монтаж должен выполняться по нормам СНиП и с оформлением актов.
• Регулярная чистка и диагностика предотвращают аварии.
• Использование современных технологий повышает надёжность и удобство эксплуатации.
