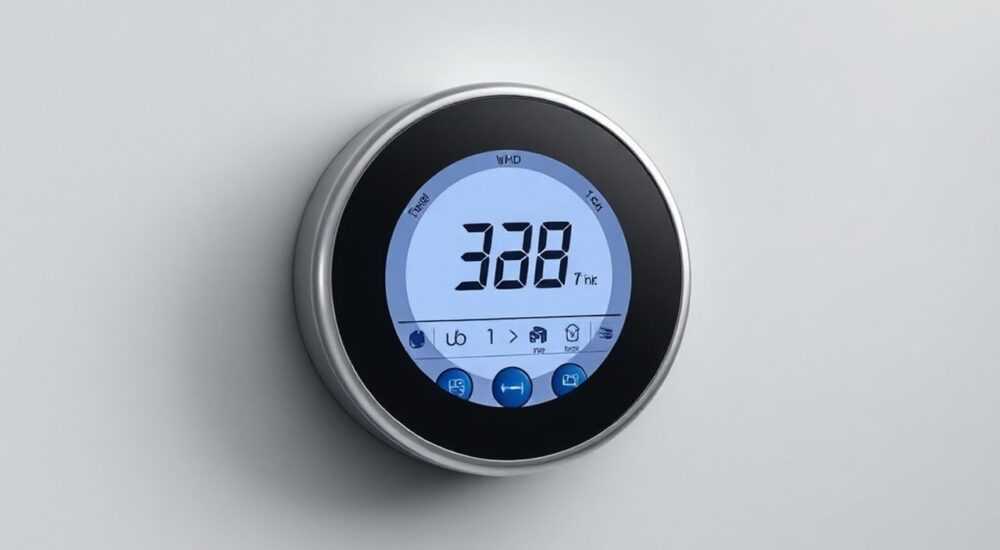

Whd 320e терморегулятор

Контроль температуры в системах теплого пола — критически важный аспект комфорта и энергоэффективности. Терморегулятор Whd 320e — это современное электронное устройство, предназначенное для точного управления нагревом водяных контуров отопления, позволяющее поддерживать заданную температуру в помещении с минимальным расходом энергии. Его популярность обусловлена простотой установки, надежной работой и совместимостью с различными типами коллекторов и сервоприводов.

С каждым годом растет спрос на системы напольного отопления, особенно в частных домах и квартирах с высокими требованиями к микроклимату. В отличие от радиаторов, теплый пол обеспечивает равномерное распределение тепла, исключая холодные зоны и сквозняки. Однако без грамотно настроенной автоматики такая система может потреблять избыточное количество энергии или не справляться с нагрузкой в пиковые морозы. Именно здесь на помощь приходит терморегулятор Whd 320e — доступное по цене, но функциональное устройство, которое берет на себя управление подачей теплоносителя в контур.

Обзор терморегулятора Whd 320e: что это за устройство?

WHD 320E — это программируемый комнатный термостат, разработанный для управления водяными системами отопления, в первую очередь — теплыми полами. Устройство работает в связке с электроприводом (сервоприводом), который устанавливается на коллекторе и открывает/закрывает поток теплоносителя в зависимости от показаний терморегулятора. WHD 320E не греет сам по себе, он лишь командует системой, ориентируясь на данные с температурного датчика.
Конструктивно терморегулятор выполнен в стильном белом корпусе с цифровым ЖК-дисплеем и сенсорными кнопками управления. Он питается от батареек (обычно 2xAAA), что делает его автономным и безопасным в эксплуатации. Устройство устанавливается на стандартную монтажную коробку (например, подрозетник), что позволяет аккуратно вписать его в интерьер. Отсутствие необходимости в подключении к сети 220 В — одно из ключевых преимуществ.
Основная задача WHD 320E — поддержание комфортной температуры воздуха или пола в помещении. Для этого он использует встроенный или внешний датчик. При достижении заданного значения термостат подает сигнал на сервопривод, закрывая клапан коллектора. Когда температура падает ниже порога — цикл повторяется. Такой подход позволяет избежать перегрева и сэкономить до 25% энергии по сравнению с постоянной работой котла.

Технические характеристики

• Тип: программируемый электронный термостат
• Питание: 2 x AAA (1.5 В)
• Рабочее напряжение: 3 В постоянного тока
• Диапазон регулирования температуры: 5–35 °C
• Точность измерения: ±0.5 °C
• Тип датчика: встроенный (воздуха) + возможность подключения внешнего (пола)
• Выходной сигнал: сухой контакт (управление сервоприводом)
• Степень защиты: IP20
• Габариты: 86 x 86 x 28 мм

Принцип работы и компоненты системы

Чтобы понять, как работает WHD 320E, важно представить всю систему как единый контур управления. Терморегулятор — это «мозг», но без «нервов» и «мышц» он бесполезен. В данном случае «нервы» — это провода, а «мышцы» — сервопривод и коллектор.
Процесс начинается с измерения температуры. WHD 320E может использовать два типа данных:

• температура воздуха в помещении (по встроенному датчику);
• температура поверхности пола (по внешнему накладному датчику).

Пользователь выбирает приоритетный режим в настройках. Например, в детской комнате логично контролировать именно температуру пола, чтобы ребенок не замерз, играя на полу. В гостиной — достаточно следить за температурой воздуха.
Когда текущее значение достигает установленного, терморегулятор размыкает цепь, отправляя сигнал на сервопривод. Тот, в свою очередь, закрывает клапан коллектора, прекращая подачу горячей воды в контур. После остывания пола или воздуха на заданную величину (обычно 0.5–1 °C) цикл возобновляется. Такой режим называется двухпозиционным (вкл/выкл) и является наиболее распространенным для бытовых систем.

Схема подключения

Подключение WHD 320E предельно простое:

1. От клемм терморегулятора L и N (или COM и NO) идут два провода к сервоприводу.
2. Сервопривод подключается к коллектору и получает питание от отдельного блока (обычно 24 В).
3. Внешний датчик (если используется) подключается к клеммам S1/S2 на задней панели термостата.

Никаких сложных настроек или программирования не требуется на этапе подключения — только физическое соединение.

Установка и подключение Whd 320e

Монтаж WHD 320E можно выполнить самостоятельно, даже без специального образования. Главное — соблюдать несколько правил безопасности и технологической последовательности.
Первый шаг — выбор места установки. Терморегулятор должен находиться:

• на высоте 1–1.5 метра от пола;
• вдали от источников тепла (батареи, солнечные лучи, техника);
• не в зоне прямого сквозняка;
• в легкодоступном месте для настройки.

Неправильно выбранное место может привести к ложным срабатываниям. Например, если термостат установлен над телевизором, он будет «думать», что в комнате жарко, и отключит отопление, хотя на самом деле температура нормальная.

Пошаговая инструкция по установке

1. Отключите питание котла и коллектора.
2. Установите монтажную коробку в стену (если нужно).
3. Подключите провода от сервопривода к клеммам терморегулятора (полярность не важна).
4. Если используется внешний датчик — протяните двухжильный кабель от пола к термостату и подключите к соответствующим клеммам.
5. Зафиксируйте терморегулятор в коробке и вставьте батарейки.
6. Включите систему и проверьте работу.

Настройка и программирование режимов

WHD 320E поддерживает 7-дневное программирование, что позволяет задавать разные температурные режимы для каждого дня недели. Это особенно полезно, если вы хотите, чтобы в будни утром было тепло, а ночью — прохладнее, а в выходные — комфортно весь день.
Режимы обычно включают:

• Комфорт — максимальная температура (например, 23 °C);
• Экономия — пониженная (20 °C);
• Антизамерзание — минимальная (5–7 °C), чтобы трубы не лопнули при отъезде.

Программирование осуществляется через меню термостата с помощью кнопок «+» и «–». Пользователь выбирает день, время и целевую температуру. Система запоминает до 4 временных интервалов в сутки.

Пример программы

Такая гибкость позволяет оптимизировать расход газа или электроэнергии. По данным исследований, использование программируемого термостата снижает энергопотребление на 15–25% по сравнению с ручным управлением.

Преимущества и недостатки Whd 320e

Как и любое устройство, WHD 320E имеет свои сильные и слабые стороны. Ознакомьтесь с ними перед покупкой, чтобы принять взвешенное решение.

Преимущества

• Автономное питание от батареек — не требует подключения к электросети.
• Простота установки и настройки — под силу даже новичку.
• Точность поддержания температуры — до ±0.5 °C.
• Поддержка внешнего датчика пола — защита напольного покрытия.
• 7-дневное программирование — гибкость в управлении.
• Низкая цена — от 2500 до 4000 рублей.

Недостатки

• Отсутствие Wi-Fi и удаленного управления.
• Ограниченный функционал по сравнению с «умными» термостатами.
• Не поддерживает модуляцию — только вкл/выкл.
• Чувствителен к качеству батареек — дешевые элементы могут просесть через 6 месяцев.

Сравнение с аналогами: где лучше Whd 320e?

На рынке представлено множество похожих устройств. Рассмотрим основных конкурентов WHD 320E.

WHD 320E выгодно выделяется на фоне конкурентов своей ценой и автономностью. Если вам не нужны «умные» функции, он станет оптимальным выбором. Однако для интеграции в «умный дом» лучше рассмотреть модели с Wi-Fi.

Экспертное мнение

При выборе терморегулятора важно руководствоваться реальными условиями эксплуатации, а не маркетинговыми обещаниями. WHD 320E — это надежный представитель бюджетного сегмента, идеально подходящий для типовых квартир и домов, где не требуется сложная автоматизация.
Главный принцип эффективного управления теплым полом — минимизация колебаний температуры. Чем стабильнее режим, тем меньше износ оборудования и выше комфорт. WHD 320E справляется с этой задачей на достойном уровне, особенно при использовании внешнего датчика.
Рекомендуется устанавливать один терморегулятор на одну зону отопления. Не стоит подключать несколько контуров к одному термостату — это приведет к неравномерному нагреву. Каждая комната должна управляться отдельно.
Для максимальной энергоэффективности сочетайте термостат с погодозависимой автоматикой котла. Это позволит корректировать температуру теплоносителя в зависимости от уличной температуры, а не просто включать/выключать поток.

Вопросы и ответы

Заключение

Терморегулятор WHD 320E — это практичное, надежное и экономичное решение для автоматизации водяного теплого пола. Он не предлагает «умных» функций, но отлично справляется с базовой задачей — поддержанием комфортной температуры с минимальными затратами. Простота установки, автономное питание и поддержка внешнего датчика делают его отличным выбором для большинства пользователей.

• WHD 320E подходит для водяных теплых полов и управляется через сервопривод.
• Устройство работает от батареек и поддерживает 7-дневное программирование.
• Использование внешнего датчика пола повышает безопасность и комфорт.
• Отсутствие Wi-Fi — компромисс в пользу надежности и низкой цены.
• Для каждой зоны отопления рекомендуется отдельный терморегулятор.
