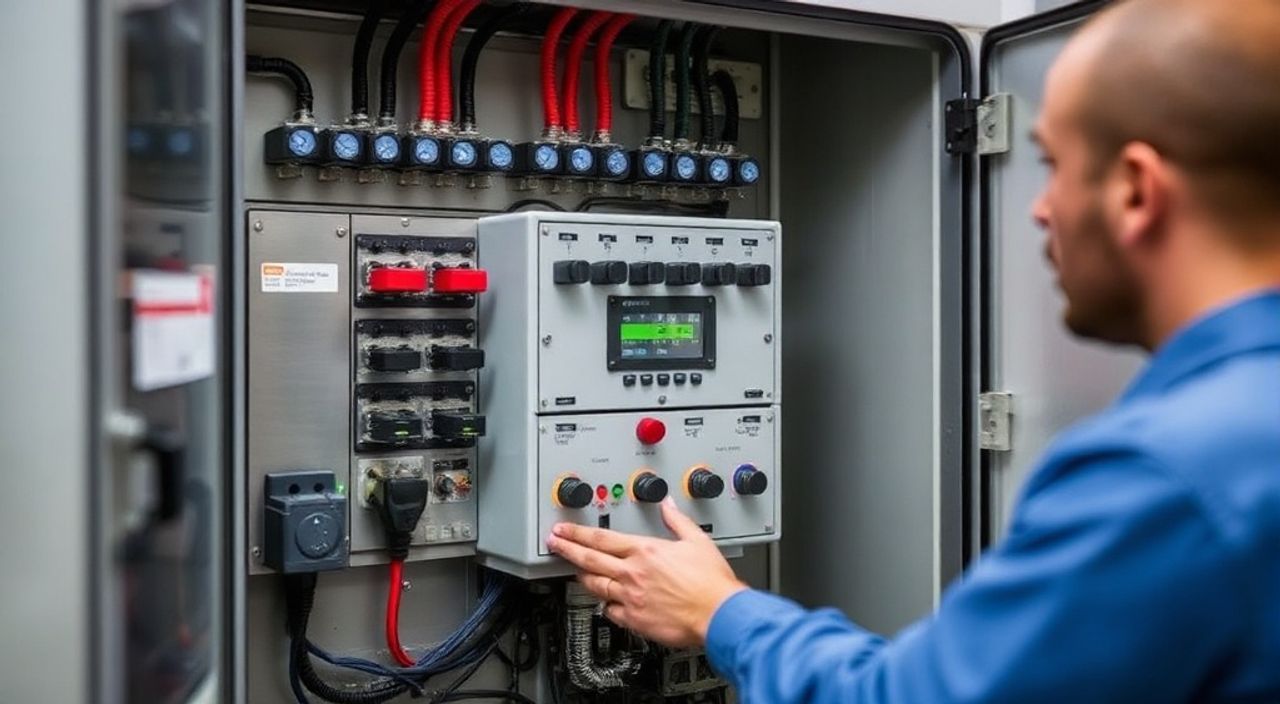

Зачем жгут релейные шкафы

Жжение релейных шкафов — это специализированная процедура в электромонтажной и пусконаладочной практике, направленная на проверку целостности вторичных цепей управления, сигнализации и защиты электрооборудования. Она заключается в подаче повышенного напряжения или тока для выявления скрытых дефектов: повреждённой изоляции, ненадёжных соединений, ошибок монтажа. Эта операция проводится до ввода оборудования в эксплуатацию и после капитального ремонта, обеспечивая безопасность и надёжность работы всей энергосистемы.

Жгут релейные шкафы, чтобы выявить скрытые дефекты в цепях управления до запуска оборудования. Главное — соблюдать методику и использовать правильное оборудование.

В условиях современной энергетики, где отказ одного элемента может привести к масштабным авариям, качество монтажа и настройки вторичных цепей имеет критическое значение. Релейные шкафы — сердце систем релейной защиты и автоматики (РЗА), отвечающие за быстрое отключение повреждённых участков сети. Если внутри такого шкафа окажется перетёртый провод, плохой контакт или ошибка коммутации, последствия могут быть катастрофическими: ложное срабатывание, отказ при КЗ, выход из строя дорогостоящего оборудования. Именно поэтому «жжение» — не архаичный ритуал, а необходимый этап контроля, без которого нельзя гарантировать работоспособность системы.

Содержание статьи:

Что такое жжение релейных шкафов и зачем оно нужно
Как проводится жжение: основные этапы и оборудование
Оборудование для жжения
Пошаговый алгоритм жжения
Типичные ошибки при жжении и как их избежать
Нормативы и требования к испытаниям релейных цепей
Современные методы диагностики вместо классического жжения
Преимущества цифровых методов
Экспертное мнение
Вопросы и ответы
Заключение

Что такое жжение релейных шкафов и зачем оно нужно

Термин «жжение» уходит корнями в советскую электротехническую практику. Он означает имитацию рабочих условий в цепях управления путём подачи повышенного напряжения или тока через вторичные цепи — обмотки реле, контакты, сигнальные лампы, катушки выключателей. Цель — выявить слабые места: плохо затянутые винтовые зажимы, микротрещины в изоляции, механические повреждения проводов, вызванные перегибами или защемлением.

Процедура позволяет убедиться, что все элементы цепи работают согласованно. Например, при подаче напряжения на катушку реле оно должно уверенно сработать, замкнуть свои контакты, передать сигнал дальше — к световой индикации, блокировке или команде на отключение. Если где-то есть обрыв, плохой контакт или короткое замыкание, это проявится сразу: реле не сработает, лампа не загорится, или произойдёт выброс предохранителя.

Полезно знать: Жжение не заменяет комплексную проверку релейной защиты, но является её важной частью на этапе пусконаладочных работ.

Кроме функциональной проверки, жжение помогает выявить ошибки монтажа. Часто в шкафах используется множество одинаковых клеммников, и легко можно перепутать номера цепей. Подача напряжения по заранее составленной схеме позволяет убедиться, что каждый провод подключён правильно. Это особенно важно при модернизации старых подстанций, где документация может быть утеряна или устарела.

Ошибки, выявленные на этапе жжения, стоят на порядок дешевле, чем аварии после ввода в работу. По данным ВИЭС, до 30% отказов РЗА в первые месяцы эксплуатации связаны с монтажными дефектами, которые можно было обнаружить ещё на стадии пусконаладки.

Как проводится жжение: основные этапы и оборудование

Процесс жжения начинается с подготовительного этапа. Инженеры получают полный комплект проектной документации: однолинейные схемы, схемы вторичных цепей, расписку о выполнении монтажных работ. Затем проводится визуальный осмотр шкафа: проверяются маркировка проводов, состояние изоляции, затяжка клемм, наличие бирок.

Далее формируется план проверки. Обычно цепи разбиваются на группы: цепи управления выключателями, сигнализации, блокировок, питания, автоматики. Для каждой группы определяется источник питания — чаще всего используются регулируемые источники постоянного тока 110 или 220 В, либо переменного — 24, 48, 220 В.

Оборудование для жжения

Источник питания — лабораторный блок с регулировкой напряжения и защитой от КЗ.
Мультиметр — для контроля наличия напряжения, прозвонки цепей.
Прозвонка с гальванической развязкой — безопасный способ проверки цепей без риска повредить электронику.
Комплект временных перемычек — с изолированными наконечниками и цветовой маркировкой.
Блоки нагрузки — для имитации потребителей (например, катушек реле).

Пошаговый алгоритм жжения

Отключить питание от всех внешних цепей и обесточить шкаф.
Проверить сопротивление изоляции мегаомметром (500–1000 В).
Подать пониженное напряжение (например, 24 В) для предварительной проверки.
Последовательно подавать рабочее напряжение по каждой цепи.
Контролировать срабатывание реле, индикацию, передачу сигнала.
Зафиксировать результаты в журнале пусконаладочных работ.

«Начинайте с минимального напряжения — это поможет избежать повреждения чувствительной электроники. Плавно увеличивайте до номинала, наблюдая за реакцией цепи.» — Алексей Морозов, начальник ПНЧ, 18 лет опыта

Типичные ошибки при жжении и как их избежать

Одна из самых распространённых ошибок — отсутствие чёткого плана. Мастера начинают «жечь» наобум, что приводит к пропуску цепей или повторной работе. Без схемы в руках легко перепутать цепи, особенно если маркировка выполнена некачественно.

Ещё одна проблема — игнорирование измерений. Просто подать напряжение и посмотреть, загорелась ли лампочка, недостаточно. Нужно контролировать ток, падение напряжения, время срабатывания. Высокое сопротивление в контакте может не помешать работе при идеальных условиях, но приведёт к отказу в реальной эксплуатации при низком напряжении.

Ошибка	Последствия	Как избежать
Проверка без схемы	Пропуск цепей, ложные выводы	Используйте актуальную проектную документацию
Подача полного напряжения сразу	Повреждение реле, плат	Начинайте с 25–50% от номинала
Игнорирование изоляции	Скрытые КЗ, пробои при эксплуатации	Проверяйте мегаомметром до и после
Отсутствие фиксации результатов	Нет подтверждения качества работ	Ведите журнал с подписями

Полезно знать: Перед жжением всегда проверяйте, нет ли в цепи электронных модулей, чувствительных к перенапряжению. Их часто нужно отключать или шунтировать.

Особое внимание — цепям с поляризованными реле и устройствами с микроконтроллерами. Подача напряжения в обратной полярности может вывести их из строя. Также опасно жечь цепи, подключённые к работающим трансформаторам тока — это создаёт риск разомкнутой вторичной обмотки, что приводит к высокому напряжению и пробою изоляции.

Нормативы и требования к испытаниям релейных цепей

Жжение и другие испытания вторичных цепей регламентируются рядом нормативных документов. Основные из них:

ПУЭ (7-е и 8-е издания) — глава 1.8 «Релейная защита и автоматика».
Правила технической эксплуатации электроустановок потребителей (ПТЭЭП) — разделы по ПНР.
ГОСТ Р 50669-2021 — «Электроустановки мощные. Пусконаладочные работы».
МИ 3200-2010 — методические указания по проверке вторичных цепей.

Согласно ПУЭ, перед вводом в работу все цепи РЗА должны быть проверены на соответствие схеме, целостность, правильность действия. Требуется измерение сопротивления изоляции, проверка полярности, прозвонка цепей и функциональное тестирование.

«Любые изменения в схеме после жжения требуют повторной проверки. Даже замена одного провода может нарушить логику работы.» — Елена Ковалёва, ведущий инженер-наладчик, 15 лет в энергосистемах

Особое внимание уделяется цепям, влияющим на безопасность: блокировки, аварийная сигнализация, автоматическое повторное включение (АПВ). Для них допустимое время проверки не должно сокращаться даже при сжатых сроках ввода объекта.

Современные методы диагностики вместо классического жжения

Хотя термин «жжение» остаётся в обиходе, сегодня всё чаще используются цифровые методы проверки. Современные устройства ввода-вывода, такие как тестеры РЗА (OMICRON CMC, РЕТОМ), позволяют моделировать режимы работы, подавать точные сигналы и анализировать реакцию в реальном времени.

Эти приборы могут:

Автоматически прозванивать цепи с фиксацией сопротивления.
Генерировать управляющие сигналы с контролем времени срабатывания.
Регистрировать логи событий и формировать отчёты.
Проверять цепи без подачи высокого напряжения.

Преимущества цифровых методов

Параметр	Классическое жжение	Цифровая диагностика
Точность	Субъективная (визуально)	Объективная (измерения)
Безопасность	Высокий риск повреждения	Контролируемый режим
Скорость	Зависит от мастера	Автоматизация процесса
Документирование	Ручной журнал	Цифровой отчёт с графиками

Несмотря на это, классическое жжение остаётся актуальным на объектах с устаревшим оборудованием, в условиях ограниченного доступа к спецтехнике или при срочных аварийных восстановлениях. Оно простое, наглядное и не требует сложного оборудования.

Полезно знать: На крупных подстанциях с микропроцессорной защитой рекомендуется совмещать методы: сначала — цифровая диагностика, затем — выборочное жжение для критических цепей.

Экспертное мнение

«Я начал работать в 90-х, когда «жжение» было единственным способом проверить шкаф. Мы использовали аккумуляторные батареи и лампочки-пробники. Сегодня технологии шагнули вперёд, но суть осталась: нужно убедиться, что каждая цепь работает так, как задумано. Разница в том, что теперь мы видим не только «загорелась — не загорелась», а получаем данные: ток, время, сопротивление. Это делает проверку объективной и безопасной. Однако в малых распределительных пунктах, где нет дорогих тестеров, правильное классическое жжение — всё ещё жизнеспособный и эффективный метод. Главное — подходить к нему ответственно.» — Дмитрий Петров, главный энергетик ТЭЦ-3, стаж 32 года

Вопросы и ответы

Можно ли жечь шкаф, если он частично подключен к действующему оборудованию?

Нет, категорически запрещено. Все внешние связи должны быть разомкнуты. Подключение к работающим цепям создаёт риск КЗ, повреждения оборудования и травмирования персонала. Используйте раздельные клеммы или временные разрывы.

Нужно ли проверять изоляцию после жжения?

Да, обязательно. После подачи напряжения возможны скрытые повреждения изоляции. Повторное измерение мегаомметром покажет, сохранилась ли диэлектрическая прочность. Норма — не менее 1 МОм для цепей до 1 кВ.

Чем заменить жжение на объектах с цифровыми реле?

Используйте программное моделирование через HMI-интерфейс или внешний тестер. Можно подавать сигналы через дискретные входы, контролируя реакцию через SCADA. Жжение напрямую может повредить чувствительную электронику.

Кто имеет право проводить жжение?

Работу должен выполнять электротехнический персонал с группой по электробезопасности не ниже III (при напряжении до 1000 В) и прошедший инструктаж по конкретному виду работ. На объектах с напряжением выше 1000 В требуется группа IV.

Заключение

Жжение релейных шкафов — не просто дань традиции, а необходимая процедура, обеспечивающая надёжность и безопасность энергосистем. Несмотря на появление современных диагностических технологий, принцип проверки цепей под нагрузкой остаётся актуальным. Ключевой задачей является выявление скрытых дефектов до момента ввода оборудования в эксплуатацию.

Независимо от используемых методов — классического или цифрового — главное требование остаётся неизменным: полная уверенность в работоспособности каждой цепи. От качества этой работы зависит стабильность энергоснабжения, безопасность персонала и сохранность оборудования.

Жжение выявляет монтажные дефекты и ошибки коммутации в цепях РЗА.
Процедура должна проводиться по утверждённой методике с использованием исправного оборудования.
Современные тестеры повышают точность и безопасность проверки.
Несмотря на развитие технологий, базовые принципы контроля остаются востребованными.
Качественная проверка — инвестиция в надёжность и долгий срок службы оборудования.
