Автокад как обрезать круг

Круг в AutoCAD — одна из базовых геометрических фигур, с которой инженеры и проектировщики сталкиваются ежедневно. Однако в процессе черчения часто возникает необходимость не просто нарисовать окружность, а изменить её форму: обрезать лишние фрагменты, получить дугу или подготовить элемент для дальнейшего редактирования. В отличие от полилинии или отрезка, круг нельзя обрезать напрямую одной командой, так как он представляет собой замкнутый объект без начальной и конечной точек. Тем не менее, AutoCAD предоставляет несколько эффективных способов преобразования круга в требуемую форму.

Зачем обрезать круг в AutoCAD?

В реальных проектах редко требуется использовать полный круг как самостоятельный элемент. Чаще всего проектировщикам нужны фрагменты окружностей — дуги, сегменты или вырезы под отверстия, фаски, скругления. Например, при создании чертежа фланца с пазами необходимо обрезать часть окружности, чтобы показать профиль. Или при моделировании зубчатого колеса требуется оставить только активный профиль зуба.

Круг в AutoCAD — это математически замкнутая кривая, определяемая центром и радиусом. Он не имеет вершин, узлов или сегментов, что делает его устойчивым к деформации, но затрудняет редактирование. Прямое использование команды «Обрезать» (TRIM) на круге не даст результата, если не задана граничная линия и не указаны точки пересечения.

Поэтому задача «обрезать круг» на самом деле сводится к получению дуги из окружности. Это достигается за счёт удаления части контура между двумя точками. Такой подход позволяет сохранить точность геометрии и соответствовать стандартам оформления чертежей.

Метод 1: Команда «Разорвать» (Break)

Наиболее прямой способ получить фрагмент круга — использовать команду Разорвать (Break). Она позволяет удалить часть объекта между двумя точками, превратив окружность в дугу.

1. Выберите круг с помощью мыши.
2. Введите в командной строке BREAK или найдите команду на вкладке «Редактирование».
3. Укажите первую точку разрыва. Используйте объектную привязку (например, Квадрант, Пересечение, Точка на объекте), чтобы точно задать положение.
4. Укажите вторую точку — туда, где должен закончиться удалённый сегмент.

Если вы хотите оставить только часть между первой и второй точкой, команда автоматически удалит противоположный сегмент. Порядок выбора точек важен: AutoCAD удаляет дугу в направлении против часовой стрелки от первой точки ко второй.

Как выбрать правильные точки разрыва

Точность выполнения команды зависит от корректного задания точек. Лучше всего использовать встроенные режимы объектной привязки:

• Квадрант — для обрезки по горизонтали или вертикали;
• Пересечение — если круг пересекается с другой линией;
• Точка на объекте — при работе с параметрическими ограничениями.

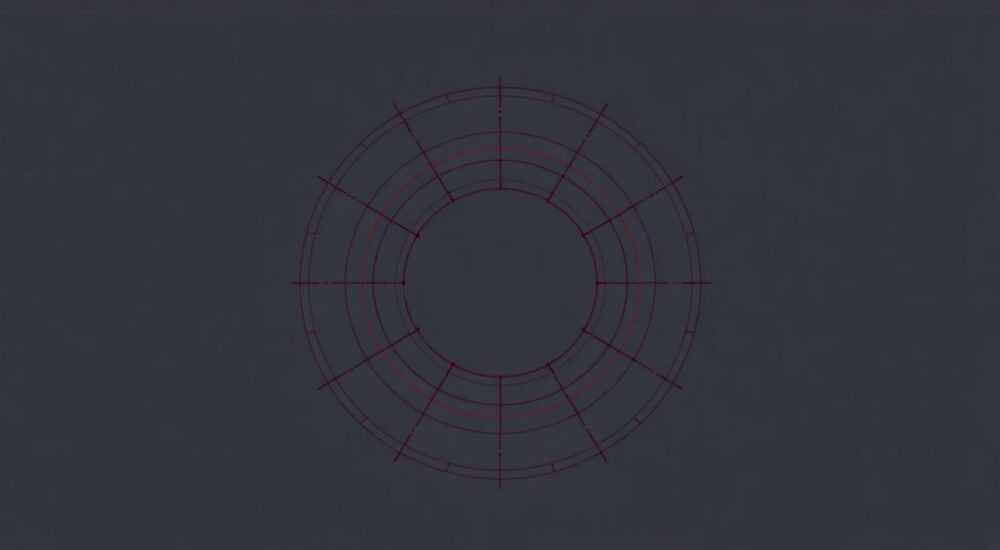

Метод 2: Обрезка с помощью границы

Другой распространённый подход — использовать команду Обрезать (TRIM) совместно с вспомогательными линиями. Этот метод особенно удобен, когда нужно обрезать круг по пересечению с другими объектами.

1. Нарисуйте одну или несколько линий, которые будут служить границами обрезки. Например, две радиальные линии из центра круга.
2. Выделите эти линии и нажмите Enter — они станут режущими кромками.
3. Активируйте команду TRIM.
4. Щёлкните по той части круга, которую нужно удалить.

AutoCAD анализирует пересечения и удаляет выбранную дугу. Этот способ хорошо работает, когда требуется строгое соответствие геометрии — например, при создании секторов или вырезов под болтовые соединения.

Пример: создание углового выреза

Представьте, что вам нужно получить сегмент круга под углом 60°. Вы проводите две линии из центра под углом 30° влево и вправо от вертикали. Затем используете их как режущие объекты и удаляете противоположную половину круга. Результат — точный сектор с заданным углом.

Метод 3: Преобразование круга в дугу

Иногда проще не модифицировать существующий круг, а сразу создать нужную дугу. AutoCAD позволяет строить дуги по трём точкам, центру и углу, или методом «Начало-Центр-Конец».

Однако, если круг уже нарисован, можно использовать команду Разбить (EXPLODE). Но важно понимать: взрыв окружности не даёт дугу — круг остаётся одним объектом. В отличие от полилинии, окружность не разбивается на сегменты.

Правильный путь — комбинировать команды:

• Создать вспомогательные точки разрыва;
• Применить BREAK между ними;
• Удалить ненужный фрагмент.

В результате получается дуга — отдельный объект, который можно перемещать, копировать и измерять.

Альтернатива: построение дуги с нуля

Если цель — получить дугу определённого радиуса и угла, проще использовать инструмент Дуга на панели «Рисование». Вы можете:

• Задать начало, центр и угол;
• Использовать параметры длины хорды и высоты сегмента;
• Применить команду ARC с указанием 3P (три точки).

Это экономит время и снижает риск ошибки при последующем редактировании.

Типичные ошибки и как их избежать

Даже опытные пользователи допускают ошибки при попытке обрезать круг. Ниже — самые распространённые проблемы и пути их решения.

Ошибка 1: Команда TRIM не видит круг как пересекаемый объект

Причина — отсутствие реального пересечения. Даже если линии визуально касаются круга, AutoCAD требует точного совпадения координат. Решение:

• Увеличьте масштаб (ZOOM);
• Используйте привязку «Пересечение»;
• Продлите линии за пределы окружности.

Ошибка 2: Неправильный сегмент удалён при использовании BREAK

AutoCAD удаляет дугу против часовой стрелки. Если вы выбрали точки в неверном порядке, результат будет противоположным. Чтобы исправить:

• Отмените действие (Ctrl+Z);
• Повторите команду, поменяв порядок выбора точек.

Ошибка 3: Круг исчезает после обрезки

Это происходит, если случайно указать одну и ту же точку дважды. AutoCAD интерпретирует это как разрыв в одной точке и удаляет почти весь круг. Всегда проверяйте расстояние между точками.

Экспертное мнение

Он также отмечает, что в современных версиях AutoCAD (2024–2026) появились улучшенные алгоритмы обработки пересечений, которые позволяют выполнять операции TRIM и BREAK с меньшим количеством шагов. Например, теперь можно использовать команду «Усечь» с опцией «Автоматическое обнаружение границ».

Вопросы и ответы

Заключение

Обрезка круга в AutoCAD — не прямая операция, а результат грамотного применения инструментов редактирования. Поскольку окружность является замкнутым объектом, её нельзя усечь, как отрезок. Вместо этого проектировщик должен преобразовать её в дугу, удалив ненужный сегмент с помощью команд BREAK или TRIM.

• Круг нельзя обрезать напрямую — только преобразовать в дугу.
• Команда BREAK — самый точный способ удалить сегмент между двумя точками.
• TRIM эффективна при наличии режущих линий и пересечений.
• Для новых проектов лучше сразу строить дуги, а не модифицировать круги.
• Точность зависит от использования объектной привязки и правильного порядка выбора точек.
