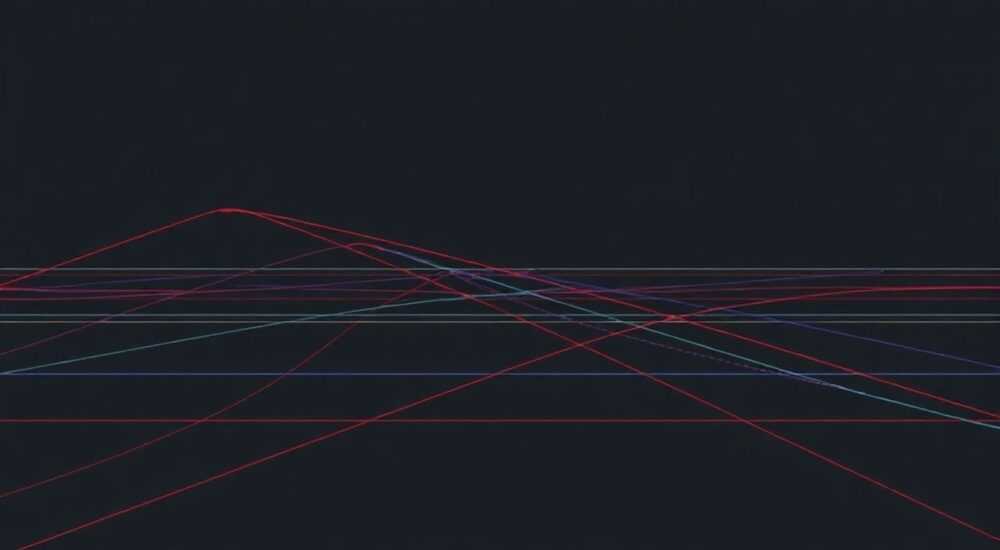

Автокад как растянуть несколько линий одновременно

Автокад — мощный инструмент для создания точных чертежей, где скорость и эффективность имеют критическое значение. Одной из частых задач при редактировании геометрии является необходимость одновременного растягивания нескольких линий или объектов. Это особенно актуально при корректировке планов помещений, трассировке коммуникаций или работе с конструктивными элементами. Умение быстро и точно масштабировать группу объектов без потери пропорций и взаимного расположения экономит часы ручной работы.

Методы выделения объектов для растягивания

Успешное растягивание нескольких линий начинается не с команды, а с правильного выделения. В AutoCAD существует несколько способов выбора объектов, но только один позволяет активировать функцию STRETCH для части геометрии.
Если выделить объекты стандартной рамкой слева направо («окно выбора»), будут захвачены только те, что полностью находятся внутри. Однако для команды STRETCH важно попадание в рамку пересекающей — когда рамка создаётся справа налево. В этом случае все объекты, пересекаемые рамкой, подсвечиваются, а их изменяемые части становятся доступными для растяжки.

• Создайте рамку выбора справа налево — она будет иметь светлый цвет (например, голубой) и пунктирную границу.
• Убедитесь, что рамка пересекает именно те участки линий, которые нужно растянуть.
• Не выделяйте объекты целиком, если требуется изменить только часть контура.

Например, при работе с фасадом здания, где нужно удлинить несколько вертикальных стоек, вы проводите рамку так, чтобы она пересекала нижние или верхние концы линий. Остальная часть чертежа остаётся нетронутой.

Группировка объектов для удобства

Если вы часто работаете с одним и тем же набором линий, имеет смысл создать группу (GROUP). Это ускоряет последующие операции растягивания.

1. Введите команду GROUP или нажмите «Группа» на панели «Работа с блоками».
2. Выберите нужные линии и задайте имя группы, например, «Стойки_фасада».
3. В дальнейшем достаточно выделить один объект группы — остальные подтянутся автоматически.

Как использовать команду STRETCH: пошаговое руководство

Команда STRETCH (ГОРЕНИЕ в русской локализации) — основной инструмент для частичного растягивания объектов. Она позволяет перемещать конечные точки линий, дуг, полилиний и других примитивов, оставляя остальную геометрию неизменной.

1. Активируйте команду: введите STRETCH в командной строке или выберите её на ленте во вкладке «Изменить».
2. Создайте пересекающую рамку (справа налево), охватывающую конечные точки линий, которые нужно растянуть.
3. Нажмите Enter, чтобы завершить выбор.
4. Укажите базовую точку (можно кликнуть мышью или ввести координаты).
5. Задайте вторую точку — новое положение, либо введите смещение (например, @100,0 для сдвига на 100 мм по X).

Результат — выбранные концы линий смещаются на заданное расстояние, сохраняя углы и соединения с другими элементами. Например, если вы растягиваете стену в плане, смежные стены, пересекаемые рамкой, также подстраиваются.

Пример: растягивание нескольких стен в архитектурном плане

Допустим, вы проектируете квартиру и хотите увеличить ширину двух смежных комнат на 500 мм. Стены выполнены как отдельные линии.

• Выделите пересекающей рамкой конечные точки стен, которые нужно сдвинуть.
• Запустите STRETCH.
• Базовая точка — любой угол пересечения стен.
• Смещение: @500,0.

Все выбранные концы переместятся, а внутренняя планировка (двери, проёмы) останется привязанной, если они не попали в рамку выбора.

Работа с маркерами (grips): быстрое растягивание «на лету»

Grips (ручки) — маленькие синие квадраты, появляющиеся при выделении объектов. Они позволяют редактировать геометрию без вызова команд.
После выделения нескольких линий пересекающей рамкой:

• Подведите курсор к одной из ручек (например, конечной точке).
• Щёлкните — она станет красной (активной).
• Переместите мышь или введите точные координаты.
• Нажмите Enter для применения.

AutoCAD предложит режим действия: Stretch, Move, Rotate, Scale, Mirror. По умолчанию — Stretch, если выделение было пересекающим.

Настройка поведения grips

Чтобы grips работали максимально эффективно:

• Введите OPTIONS → вкладка «Выбор».
• Настройте цвет, размер и чувствительность ручек.
• Активируйте опцию «Использовать grips для множественного выбора».
• Установите режим по умолчанию: Stretch.

Теперь при выборе нескольких объектов вы сможете растягивать их одновременно, просто перетаскивая одну из общих точек.

Когда использовать SCALE вместо STRETCH?

Хотя STRETCH идеален для смещения концов, он не меняет масштаб объектов. Если нужно пропорционально растянуть группу линий относительно одной точки — используйте команду SCALE.
Например, при проектировании радиального механизма или разворота трубопровода:

1. Выделите все линии (можно целиком).
2. Введите SCALE.
3. Укажите базовую точку (центр масштабирования).
4. Введите коэффициент, например, 1.2 для увеличения на 20%.

Типичные ошибки и как их избежать

Даже опытные пользователи AutoCAD допускают ошибки при растягивании. Вот самые распространённые:

• Неправильная рамка выбора. Если рамка создана слева направо, STRETCH не активируется. Решение: всегда проверяйте тип рамки — пересекающая должна быть справа налево.
• Случайное перемещение вместо растягивания. При активных grips можно ошибиться в режиме. Нажмите Space, чтобы переключить режим (Stretch → Move).
• Растягивание не тех точек. Убедитесь, что рамка пересекает именно конечные точки, а не середину линий. Иначе объекты могут сдвинуться целиком.
• Игнорирование привязок (OSNAP). Отключённые привязки ведут к неточностям. Используйте END, MID, INT для точного позиционирования.

Проверка результатов

После редактирования:

• Используйте команду DIST (расстояние), чтобы проверить новые размеры.
• Включите DYN (динамические вводы) для отображения значений в реальном времени.
• Примените LIST для анализа свойств изменённых объектов.

Продвинутые методы: параметрические ограничения и массивы

Для сложных проектов рекомендуется использовать параметрические инструменты AutoCAD. Они позволяют связать объекты зависимостями и управлять ими через размеры.
Например, вы можете:

• Добавить геометрическое ограничение «горизонтальность» или «параллельность».
• Применить размерное ограничение между двумя линиями.
• Изменить значение размера — и все связанные линии растянутся автоматически.

Это особенно полезно при серийном проектировании, когда типовые узлы должны адаптироваться под разные размеры.

Использование массивов (ARRAY)

Если вы работаете с повторяющимися элементами (например, решётка из линий), используйте ARRAY (массив).

• Создайте исходный элемент.
• Примените ARRAYRECT для прямоугольного массива.
• После растягивания одного элемента все остальные обновятся, если включена опция «ассоциативность».

Экспертное мнение

Она также отмечает: «Обучайте команду принципам точного выбора и использования привязок. Ошибки на этапе редактирования ведут к коллизиям на стадии строительства. Экономия 5 минут сегодня может стоить миллионов завтра.»

Вопросы и ответы

Заключение

Растягивание нескольких линий одновременно в AutoCAD — базовый, но критически важный навык для любого проектировщика. Правильное использование команды STRETCH, пересекающей рамки и grips позволяет выполнять точные и быстрые правки без нарушения целостности чертежа. Не менее важно понимать, когда следует применять SCALE или параметрические зависимости.

• Используйте пересекающую рамку (справа налево) для активации STRETCH.
• Работайте с grips для быстрого редактирования без вызова команд.
• Применяйте SCALE для пропорционального изменения размеров.
• Настройте OSNAP и DYN для максимальной точности.
• Используйте параметрические зависимости в сложных проектах.
