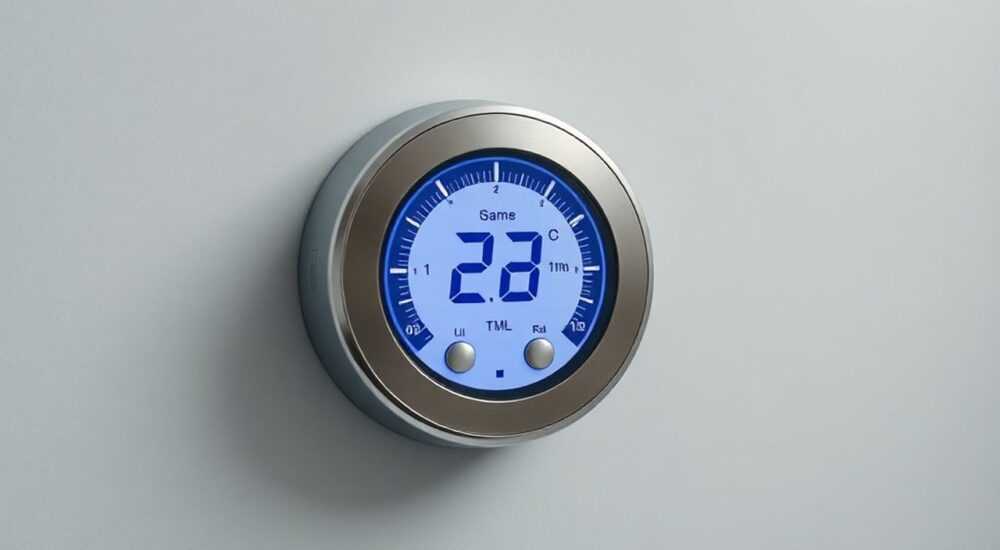

Датчик температуры терморегулятора

Терморегуляторы — неотъемлемая часть современных систем отопления, кондиционирования и промышленного контроля температуры. Их эффективность напрямую зависит от одного ключевого элемента — датчика температуры. Именно он воспринимает реальные условия в помещении или на объекте, передаёт данные в управляющий блок и обеспечивает точное поддержание заданного режима. Неправильный выбор, некорректная установка или выход из строя датчика могут привести к перерасходу энергии, дискомфорту, поломке оборудования и даже аварийным ситуациям. Понимание его устройства, принципа работы и особенностей эксплуатации — залог надёжной, экономичной и безопасной работы всей системы.

Что такое датчик температуры в терморегуляторе

Датчик температуры — это электронный или электромеханический элемент, преобразующий физическое изменение температуры в электрический сигнал, понятный управляющей электронике терморегулятора. Он является «сенсором» системы, который заменяет человеческое восприятие: вместо того чтобы ощущать холод или жару, он измеряет параметр с точностью до десятых долей градуса. Без него терморегулятор не может принимать обоснованные решения — он будет работать «вслепую», либо вообще не функционировать.

В бытовых системах датчики часто интегрированы в корпус самого терморегулятора, но в более сложных схемах — например, в тёплых полах или системах «умного дома» — используются выносные датчики, расположенные в зоне контроля, например, в полу, на стене или в воздуховоде. Это позволяет избежать искажений, вызванных локальным нагревом корпуса прибора или его близостью к окну.

Основные типы датчиков температуры

На рынке представлено несколько технологий, каждая из которых имеет свои преимущества и ограничения. Выбор зависит от типа системы, требуемой точности, условий эксплуатации и бюджета.

• Термисторы (NTC/PTC) — наиболее распространённый тип в бытовых терморегуляторах. Изготавливаются из полупроводниковых материалов, сопротивление которых меняется при изменении температуры. NTC-термисторы (с отрицательным температурным коэффициентом) снижают сопротивление при нагреве — идеальны для точных измерений в диапазоне от -40°C до +125°C.
• Термопары — состоят из двух разных металлов, соединённых в точке измерения. При изменении температуры возникает термо-ЭДС, которую измеряют. Используются в промышленных системах, где нужны высокие температуры (до +1800°C), но требуют дополнительной компенсации и калибровки.
• RTD (платиновые сопротивления) — изготавливаются из чистой платины, обеспечивают высокую стабильность и точность ±0,1°C. Применяются в лабораториях, медицине и системах с жёсткими требованиями к надёжности. Дороже термисторов, но служат дольше.
• ИК-датчики (инфракрасные) — бесконтактные, измеряют теплоизлучение поверхности. Подходят для контроля температуры пола, стен или оборудования без физического контакта. Часто используются в «умных» системах для анализа тепловых карт.
• Цифровые датчики (DS18B20, SHTxx) — содержат встроенную микросхему, преобразующую температуру в цифровой сигнал по протоколу 1-Wire или I2C. Идеальны для интеграции в IoT-системы, не требуют внешней калибровки, устойчивы к помехам.

Как работает датчик температуры: принцип действия

Работа датчика основана на физических законах, связанных с изменением электрических параметров материала при нагреве или охлаждении. Например, в термисторе при повышении температуры электроны становятся подвижнее — сопротивление падает. Этот сигнал поступает на аналого-цифровой преобразователь (АЦП) в микроконтроллере терморегулятора, где преобразуется в числовое значение. Далее микропроцессор сравнивает его с заданной пользователем температурой (например, 22°C) и принимает решение: включить котёл, выключить кондиционер или изменить мощность нагрева.

Процесс происходит непрерывно — в среднем каждые 30–60 секунд. Современные устройства используют алгоритмы сглаживания, чтобы избежать ложных срабатываний из-за кратковременных колебаний — например, при открытии двери или прохождении человека рядом с датчиком.

Представьте, что датчик — это «глаз» системы. Если он «видит» ошибочно высокую температуру из-за близости к батарее, он «решит», что в комнате уже тепло, и отключит обогрев, хотя на самом деле в центре помещения ещё холодно. Именно поэтому правильное размещение критически важно.

Правила установки датчика: ошибки и рекомендации

Неправильная установка — одна из самых частых причин неэффективной работы терморегулятора. Даже самый точный датчик не спасёт систему, если он установлен в неподходящем месте.

• Не устанавливайте датчик рядом с источниками тепла: радиаторы, лампы, техника, солнечные лучи — всё это создаёт ложные показания. Минимальное расстояние — 1,5 метра от любого нагревательного элемента.
• Избегайте сквозняков и окон: воздушные потоки и прямое солнечное излучение вызывают колебания температуры, которые не отражают реальный микроклимат помещения.
• Высота установки: для датчиков, контролирующих температуру воздуха, оптимальная высота — 1,2–1,5 метра от пола. Это зона, где находятся люди, а не у потолка, где воздух теплее.
• Для тёплых полов — только в полу: выносной датчик должен быть встроен в конструкцию пола, рядом с нагревательным кабелем или трубой, но не в зоне прямого контакта с бетоном — используйте защитную гофру.
• Не закрывайте датчик мебелью или шторами: он должен «дышать» — свободно взаимодействовать с окружающим воздухом.
• При замене — используйте оригинальные компоненты: не все датчики совместимы по характеристикам. Замена термистора на термопару без перепрограммирования контроллера приведёт к сбоям.

Частые неисправности и способы диагностики

Если терморегулятор не включает отопление при холоде или, наоборот, не отключает его при достижении нужной температуры — вероятнее всего, проблема в датчике.

Ошибки, которые чаще всего встречаются:

• Неверные показания: датчик показывает +28°C, когда в комнате +20°C. Причина — перегрев от солнца, близость к розетке или загрязнение. Проверьте расположение, протрите поверхность, отключите питание на 10 минут — иногда помогает сброс.
• Отсутствие сигнала: на дисплее — «Err» или «Sensor Fault». Это может быть обрыв провода, окисление контактов или выход из строя элемента. Проверьте целостность кабеля мультиметром — сопротивление термистора при 20°C должно быть в пределах 5–20 кОм (зависит от модели).
• Постоянное включение/отключение: если система «прыгает» между включением и выключением каждые 2–3 минуты — датчик может быть слишком чувствительным или установлен в зоне с резкими перепадами температуры.
• Отклонение от калибровки: даже новые датчики имеют допуск ±0,5–1°C. Если отклонение больше — требуется калибровка или замена.

Диагностика проста: отключите терморегулятор от сети, извлеките датчик, подключите мультиметр в режиме измерения сопротивления. Замерьте значение при комнатной температуре — сравните с техническими характеристиками в паспорте. Если результат не совпадает — датчик неисправен.

Сравнение моделей: что выбрать для дома и промышленности

Для выбора подходящего датчика важно сопоставить требования к точности, среде эксплуатации и бюджету.

Для типичного частного дома с газовым котлом и радиаторами достаточно термистора или DS18B20. Для производственного цеха с высокими температурами — только термопара или RTD. В системах «умный дом» — цифровые датчики с Wi-Fi и возможностью удалённого мониторинга.

Экспертное мнение: что говорят специалисты

Специалисты отмечают, что в последние годы наблюдается рост спроса на цифровые датчики с возможностью калибровки через мобильное приложение. Это позволяет не только точно настроить систему, но и отслеживать её работу в режиме реального времени. Особенно актуально для домов с несколькими зонами отопления — каждый датчик может работать независимо, создавая индивидуальный микроклимат в каждой комнате.

Также эксперты рекомендуют при покупке обращать внимание на степень защиты (IP-класс). Для влажных помещений (ванная, бассейн) нужен IP65 или выше. Для уличных датчиков — IP67 и устойчивость к перепадам температур.

Вопросы и ответы

Заключение

Датчик температуры — это не просто компонент, а ключевой элемент, определяющий эффективность, комфорт и экономичность всей системы отопления или охлаждения. Его точность, надёжность и правильная установка влияют на расход энергии, срок службы оборудования и уровень комфорта в доме. Несмотря на кажущуюся простоту, выбор и монтаж датчика требуют понимания физических принципов и условий эксплуатации.

Не стоит экономить на этом элементе: даже самый дорогой терморегулятор не спасёт систему, если датчик работает некорректно. Правильный выбор — это сочетание технологии, совместимости и места установки. Учитывайте не только цену, но и долговечность, защиту от влаги и возможность калибровки.

• Выбирайте тип датчика в зависимости от задачи: термистор — для дома, RTD — для промышленности.
• Устанавливайте датчик вдали от тепла, сквозняков и солнечного света — идеально на стене на высоте 1,2–1,5 м.
• Цифровые датчики (DS18B20) — лучший выбор для «умного дома» благодаря точности и удалённому мониторингу.
• Регулярная проверка сопротивления и визуальный осмотр — продлевают срок службы на 30–50%.
• Никогда не заменяйте датчик на несовместимую модель — это приведёт к сбоям и перерасходу энергии.
