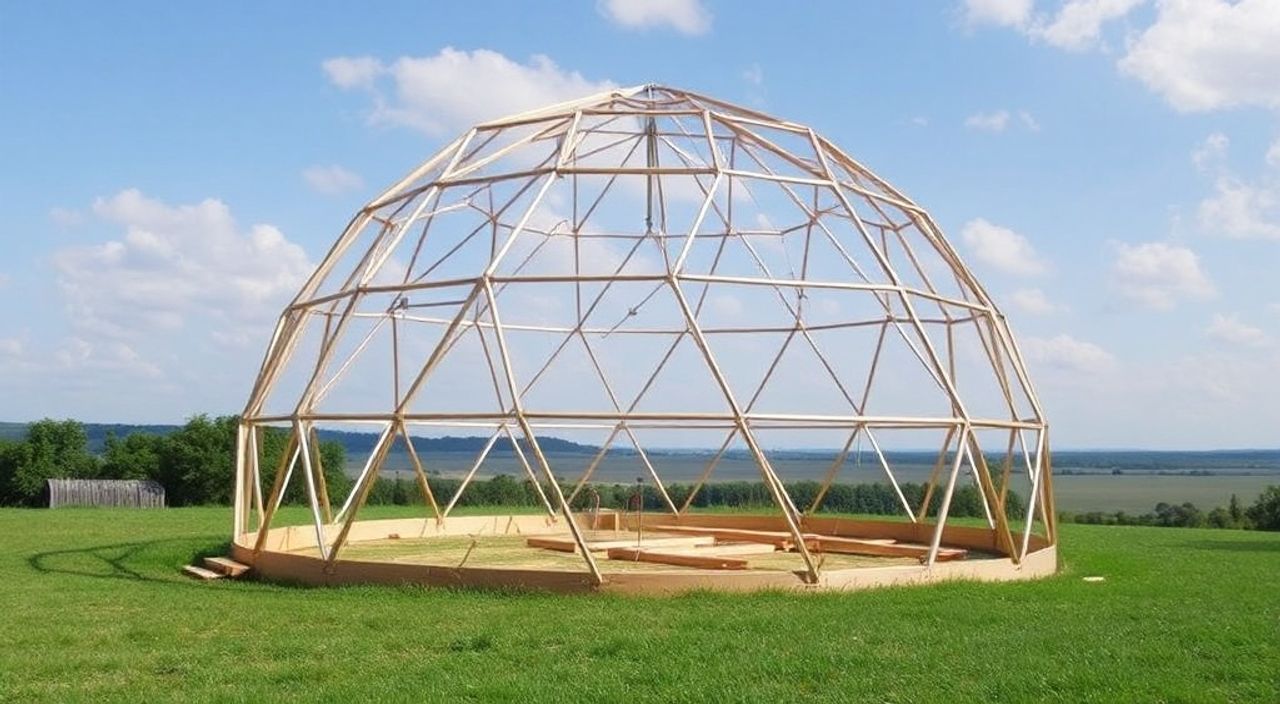

DIY: geo-dome из каркас из LGS — 15 шагов

Что такое геодезический купол и почему LGS — идеальный выбор

Геодезический купол — это пространственная конструкция, состоящая из треугольных элементов, распределяющих нагрузку равномерно по всей поверхности. Благодаря своей форме, она обладает максимальной прочностью при минимальном расходе материалов. Такие купола выдерживают снеговые и ветровые нагрузки в 2–3 раза выше, чем традиционные крыши, и требуют меньше фундаментных усилий. В последние годы они становятся популярными не только в экологичном строительстве, но и в частных домах, оранжереях и временных объектах.

LGS (Light Gauge Steel) — лёгкий стальной профиль толщиной 0,5–1,2 мм — идеален для DIY-сборки. Он не требует сварки, легко режется, гнётся и крепится саморезами. Профиль не гниёт, не подвержен грибку и не деформируется от влажности, как дерево. При этом его жёсткость позволяет создавать пролёты до 8 метров без промежуточных опор. В сравнении с деревянными каркасами, LGS даёт точность до 1 мм, а сборка занимает в 2–3 раза меньше времени.

Подготовка проекта: расчёты, чертежи, материалы

Перед покупкой профиля нужно определить диаметр купола, его высоту и частоту сетки. Для частного использования оптимальна схема 2V или 3V — это баланс между сложностью сборки и прочностью. Чем выше частота, тем больше деталей, но тем равномернее нагрузка. Используйте специализированные онлайн-калькуляторы (например, Geodome Calculator или DomeCalc), чтобы получить точные длины элементов и углы соединений.

Составьте деталировку: каждая балка должна быть пронумерована, с указанием длины, угла и места соединения. Не забудьте про запас: минимум 5% на подрезку и брак. Основные материалы: LGS-профиль C-образный 75×40 мм (основные элементы), 40×40 мм (дополнительные связи), саморезы 3,5×25 мм с пресс-шайбой, угловые соединители, анкерные плиты для фундамента.

Инструменты и безопасность: что взять на площадку

Для сборки вам понадобятся: электрический лобзик с пилкой по металлу, шуруповёрт с магнитным наконечником, рулетка 10 м, угольник 90°, уровень 1,5 м, маркер по металлу, защитные очки, перчатки, наушники. Обязательно используйте шаблоны для резки — они исключают погрешности при массовом изготовлении деталей.

Если вы работаете на высоте — обязательно примените страховочную систему. Даже на 2-метровой высоте падение с профилем весом 3–4 кг может вызвать травму. Работайте в сухую погоду: влажность снижает сцепление саморезов и увеличивает риск скольжения.

Разметка основания: точность — основа всей конструкции

Фундамент должен быть идеально плоским. Используйте бетонную плиту или винтовые сваи с уровнем. Начните с центра — установите стальной штырь или метку. От него отмеряйте радиус, используя верёвку с маркером. Разметьте круг диаметром, соответствующим вашему проекту. Затем разделите его на 6 равных секторов — это основа для нижнего пояса.

Проверьте диагонали: расстояние между противоположными точками должно быть одинаковым. Погрешность не более 3 мм на 10 м. Если есть отклонение — пересчитайте разметку. Никакие последующие этапы не спасут ошибку на этом этапе.

Сборка нижнего пояса: первый и самый критичный этап

Нижний пояс — это шесть или больше (в зависимости от частоты) горизонтальных элементов, соединённых в правильный многоугольник. Каждый элемент должен быть вырезан по точной длине, указанной в проекте. Собирайте его на земле, используя временные стяжки. Соединяйте профили через угловые соединители с двух сторон — по 4 самореза на каждое соединение.

Проверьте, чтобы все углы были одинаковыми. Для 6-угольника — 120°. Используйте транспортир или цифровой угломер. После сборки поднимите конструкцию и временно зафиксируйте её на анкерных пластинах, прикреплённых к фундаменту. Не закручивайте саморезы полностью — оставьте возможность для коррекции.

Установка вертикальных стоек: как избежать перекосов

Вертикальные элементы (стойки) соединяют нижний пояс с верхним. Их количество и угол зависят от схемы (2V — 15 шт., 3V — 30 шт.). Каждая стойка должна быть установлена строго перпендикулярно плоскости основания. Используйте отвес или лазерный уровень.

Закрепляйте стойки к нижнему поясу через угловые соединители. Не допускайте, чтобы стойки «гуляли» — даже 2° перекоса на нижнем уровне приведёт к искажению всей верхней части. Работайте в паре: один держит элемент, второй фиксирует. Проверяйте вертикаль после установки каждой трети стоек.

Сборка среднего пояса: работа с углами и диагоналями

Средний пояс — это первый косой уровень, формирующий наклон купола. Элементы здесь соединяются под углом 36–42°, в зависимости от схемы. Используйте шаблоны из фанеры или пластика — вырежьте шаблон под нужный угол и проверяйте каждый элемент на нём.

Соединяйте элементы между собой через L-образные крепления. Не пытайтесь собирать всё сразу — работайте по секторам. После установки 3–4 элементов проверяйте диагонали между противоположными точками. Они должны быть равны. Если нет — ослабьте крепления и внесите поправки.

Формирование верхнего пояса: переход к конусу

Верхний пояс — это уже не многоугольник, а сужающаяся зона. Элементы становятся короче, углы — более острыми. Здесь важно сохранить симметрию. Каждый элемент должен точно попадать в точки соединения с предыдущим уровнем. Используйте временные подпорки, чтобы не допустить прогиба.

Соединяйте элементы с помощью двухсторонних угловых креплений. Проверяйте, чтобы все верхние точки находились на одной высоте. Это критично для последующей сборки вершины. Даже 5 мм разницы приведут к перекосу.

Монтаж вершинных элементов: завершение каркаса

Вершина — это центральный узел, где сходятся все элементы. В схеме 2V — 5 элементов, в 3V — до 12. Используйте специальные центральные фитинги или соберите узел из нескольких L-профилей, скреплённых в точке. Каждый элемент должен входить в центральный узел под одинаковым углом.

Закрепите всё саморезами с обеих сторон. Убедитесь, что вершина не «гуляет» — она должна быть жёстко зафиксирована. После сборки проверьте, чтобы все элементы, ведущие к вершине, были одинаковой длины и не имели перекосов. Это финальный шаг формирования каркаса.

Проверка геометрии: инструменты и методы контроля

После сборки всего каркаса проведите финальную геометрическую проверку. Измерьте расстояния между всеми соседними точками соединения. Все они должны совпадать с проектными данными с погрешностью не более 2 мм. Используйте лазерный дальномер — он точнее рулетки.

Проверьте вертикальность центральной оси: от вершины до центра фундамента — линия должна быть строго перпендикулярна. Используйте отвес с длиной нити, равной высоте купола. Если отклонение больше 10 мм — найдите и исправьте источник перекоса. Не переходите к следующему этапу, пока геометрия не идеальна.

Усиление узлов: где и как добавить жёсткость

Самые нагруженные узлы — это соединения в нижнем поясе, вершинный узел и места перехода между поясами. Усильте их дополнительными уголками, скреплёнными с двух сторон. Добавьте стальные пластины толщиной 1,5 мм, прикрученные саморезами по 6 шт. на узел.

Не забудьте про диагональные связи между элементами среднего пояса — они предотвращают «раскачивание» конструкции при ветре. Даже если проект не требует их, добавьте — это увеличит жёсткость на 30–40%.

Крепление обшивки: типы покрытий и технология монтажа

Обшивка может быть из ОСП, фанеры, металлических панелей или сэндвич-панелей. Для жилых куполов — рекомендуются сэндвич-панели с утеплителем (100–150 мм). Для временных — ОСП 18 мм с гидроизоляцией.

Крепите обшивку саморезами с пресс-шайбой через каждые 20–25 см. Начинайте с нижнего уровня и двигайтесь вверх. Не перетягивайте — металл может деформироваться. Оставляйте зазор 2–3 мм между листами для теплового расширения. Используйте герметик на основе силикона в стыках.

Гидроизоляция и теплоизоляция: сквозные решения

После обшивки укладывается гидроизоляция — мембрана с паропроницаемостью не менее 1000 г/м²/сут. Она крепится поверх обшивки, с нахлёстом 15 см. Сверху — контробрешётка для вентиляции. Затем — утеплитель: минвата или экструдированный пенополистирол. Толщина — не менее 150 мм для умеренного климата.

Частые ошибки и как их избежать

• Неправильная разметка фундамента — приводит к перекосу всего купола. Решение: используйте лазерный уровень и проверяйте диагонали дважды.
• Использование некачественных саморезов — они ломаются под нагрузкой. Решение: только саморезы с цинковым покрытием и пресс-шайбой, длина — не менее 25 мм.
• Отсутствие вентиляции — вызывает конденсат и гниение утеплителя. Решение: обязательная контробрешётка и вентиляционные отверстия в верхней и нижней зонах.
• Сборка на ветру — элементы «гуляют». Решение: работайте только в безветренную погоду или используйте временные упоры.
• Игнорирование углов — даже 1° погрешности на нижнем уровне усугубляется вверху. Решение: используйте шаблоны и цифровой угломер.

Проверка готовности: финальный контроль и сдача

Перед сдачей выполните 5 проверок:
1. Все саморезы затянуты — нет шатания.
2. Нет перекосов — проверено лазерным уровнем.
3. Все стыки герметизированы — нет просветов.
4. Вентиляция работает — воздух проходит через контробрешётку.
5. Обшивка не деформирована — нет вмятин и прогибов.

Затем проведите тестовую нагрузку: разместите на куполе 100 кг равномерно (например, мешки с песком). Проверьте, нет ли прогиба более 5 мм. Если всё в норме — купол готов к эксплуатации.

Заключение

Сборка геодезического купола из LGS — это не просто строительство, а инженерный процесс, требующий точности, терпения и понимания геометрии. Это не «домик из палок» — это сложная, но предсказуемая структура, которая при правильном подходе служит десятилетиями. Главное преимущество — вы получаете прочное, энергоэффективное и уникальное пространство, которое невозможно создать традиционными методами.

Каждый шаг, от разметки до финальной проверки, влияет на долговечность. Не экономьте на материалах, не пропускайте измерения и не игнорируйте вентиляцию. Геокупол — это инвестиция в будущее: он устойчив к природным воздействиям, требует минимум обслуживания и выглядит как архитектурный шедевр.

• Точность разметки и геометрии — ключ к успеху, а не мощность инструментов.
• Используйте только сертифицированный LGS-профиль с цинковым покрытием Z275.
• Вентиляция и гидроизоляция не менее важны, чем каркас — иначе купол начнёт разрушаться изнутри.
• Сборка требует минимум двух человек — работать в одиночку опасно и неэффективно.
• Проверяйте каждый узел перед переходом к следующему этапу — ошибки накапливаются.
