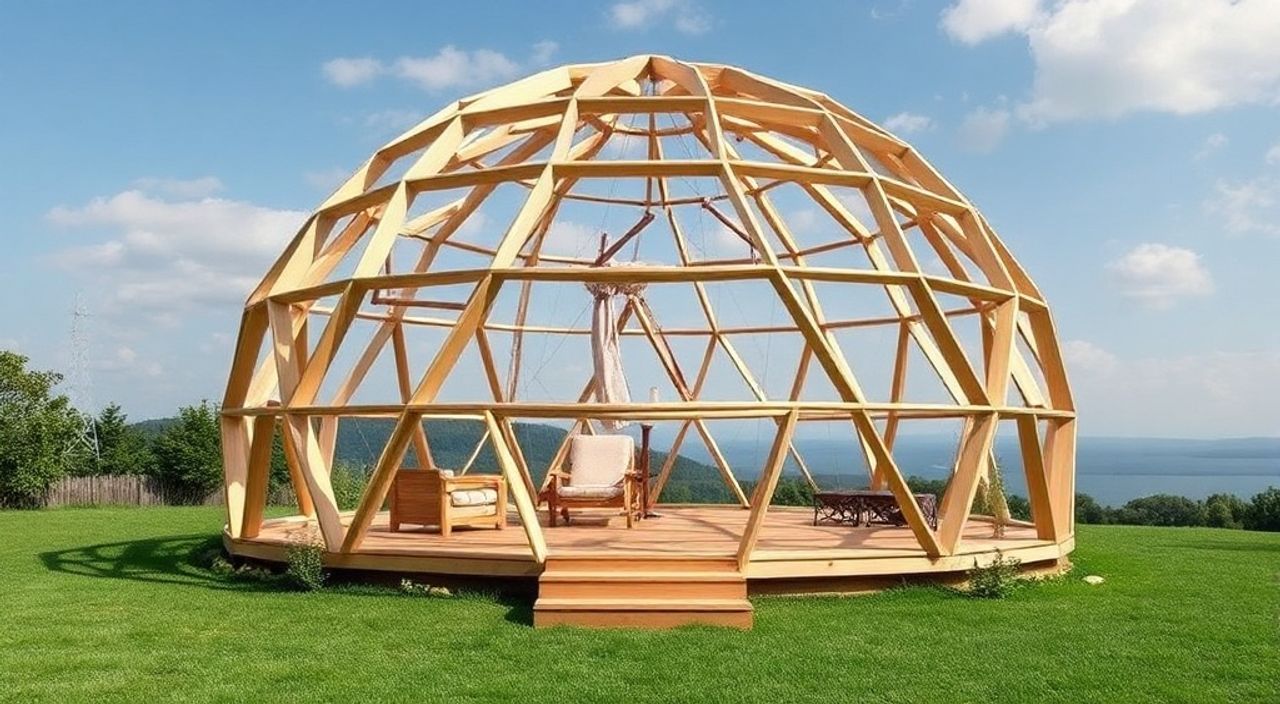

DIY: geo-dome из клееный ЛВЛ — 10 шагов

Геодезические купола — это архитектурные решения, сочетающие эстетику, энергоэффективность и прочность. Сборка geo-dome из клееного LVL-бруса своими руками становится всё более популярной среди тех, кто стремится к устойчивому строительству с минимальным воздействием на окружающую среду. Материал обеспечивает высокую несущую способность, стабильность формы и долговечность, что делает его идеальным выбором для каркасов сложных геометрических конструкций.

Выбор проекта и расчёт геометрии купола

Первый шаг при создании геодезического купола — выбор правильной частоты деления сферы (frequency). Частота определяет количество треугольников в каркасе и влияет на форму, прочность и сложность сборки. Наиболее популярны купола частоты 3V и 4V: они обеспечивают хорошее соотношение между округлостью формы и доступностью расчётов.
Для самостоятельного строительства рекомендуется использовать готовые CAD-проекты или специализированные калькуляторы, такие как Dome Calculator, которая позволяет задать диаметр, частоту и получить длину каждого типа рёбер. Важно понимать, что в одном куполе может быть до пяти разных типов рёбер (A, B, C, D, E), каждый из которых имеет свою длину и угол среза.

• Определите назначение купола: жильё, гостевой дом, теплица или мастерская.
• Выберите диаметр: от 5 до 8 метров — оптимально для DIY-проектов.
• Рассчитайте высоту: полусфера (1/2) или сегмент (1/3, 1/4).
• Закрепите координаты углов срезов на каждом ребре с помощью программного обеспечения.

Что такое частота купола?

Частота (frequency) — это количество делений каждой стороны исходного икосаэдра при проекции на сферу. Например:

• 2V — простой, но угловатый вид, подходит для навесов;
• 3V — оптимальный баланс между формой и сложностью;
• 4V — почти идеальная сфера, требует больше деталей и точности.

Подготовка материалов: особенности работы с LVL

Клееный LVL-брус (Laminated Veneer Lumber) — это современный конструкционный материал, производимый путём склеивания тонких шпонов древесины вдоль волокон. Он обладает высокой прочностью на изгиб, устойчив к растрескиванию и деформации, что делает его идеальным для длинных диагональных элементов геодезического купола.
При выборе LVL важно обратить внимание на марку и класс прочности. Для каркаса купола диаметром до 8 м подойдёт брус сечением 45×140 мм или 60×180 мм, в зависимости от нагрузки. Также необходимо учитывать влажность материала — она должна быть в пределах 8–12% перед началом работ.

Инструменты и оборудование для сборки

Для точной резки и сборки геодезического купола потребуется набор профессионального оборудования. Основной упор делается на точность угловых срезов — погрешность более 0.5° может привести к неплотной стыковке.

1. Циркулярная пила с поворотным столом или торцовочная пила с лазерным указателем.
2. Фрезерный станок с направляющей для вырезания пазов под соединители.
3. Электродрель с набором свёрл по дереву (4–10 мм).
4. Шуруповёрт с насадками под саморезы и болты.
5. Угломер с точностью до 0.1°.
6. Лазерный уровень и мерные рейки.
7. Струбцины и временные распорки для фиксации узлов.

Альтернатива при ограниченном бюджете

Если нет доступа к профессиональному оборудованию, можно использовать ручную ножовку с упором и шаблоном. Однако это увеличивает время подготовки и требует максимальной концентрации. Создайте бумажные или фанерные шаблоны для каждого типа угла — это поможет избежать ошибок.

Разметка и резка балок: точность — основа успеха

Каждая балка в геодезическом куполе имеет два торцевых среза под определённым углом. Эти углы зависят от положения ребра в сфере и могут отличаться для типов A, B, C и т.д. Используйте распечатанный чертёж с указанием типа, длины и углов для каждой детали.
Процесс разметки:

• Нанесите маркировку на каждую заготовку: тип (A/B/C), длина, углы среза.
• Используйте направляющую для пилы, чтобы обеспечить параллельность реза.
• Выполняйте пробный рез на обрезке — проверьте угол с помощью угломера.
• После резки сразу помечайте деталь и складывайте по группам.

Как избежать типичных ошибок при резке

• Не доверяйте «на глаз» — всегда используйте шаблон или цифровой угломер.
• Не меняйте настройки станка в процессе — делайте всю партию одного типа за один подход.
• Избегайте сколов на краях — используйте острое полотно и медленную подачу.

Сборка каркаса: пошаговая инструкция

Сборка начинается с нижнего кольца — основания купола. Оно должно быть идеально горизонтальным. Установите временную опорную раму из бруса или металлических труб, выставив её по уровню.

1. Уложите первые 5–10 рёбер нижнего яруса, закрепив их временно струбцинами.
2. Проверьте диагонали — расстояние между противоположными узлами должно быть одинаковым.
3. Последовательно добавляйте следующие ряды, двигаясь от основания к вершине.
4. Используйте временные распорки для фиксации формы до полной замкнутости.
5. Завершите сборку центральным узлом на вершине купола.

Технология «от пола к вершине»

Этот метод позволяет собирать купол без лесов. Каркас частично опирается на землю, а по мере роста — на уже установленные элементы. Главное — не форсировать процесс: каждый новый ярус должен быть выверен до установки следующего.

Узлы соединения: как добиться прочности без сварки

Один из ключевых вопросов DIY-строителей — как соединить рёбра без металлических пластин или сварки. Наиболее эффективные решения для LVL:

• Деревянные накладки на болтах (стальных или оцинкованных).
• Пластиковые или алюминиевые соединительные узлы (например, Geohut, EcoDomestic).
• Шиповые соединения с фиксацией шкантом и клеем (сложнее в реализации).

Рекомендуется использовать болтовые соединения M10–M12 с широкими шайбами. Это позволяет компенсировать возможные деформации и даёт возможность разобрать купол при необходимости.

Как сделать универсальный узел

Вырежьте круглые накладки из берёзовой фанеры 18 мм или многослойного ДСП. Просверлите отверстия под болты по радиусу. Закрепите три рёбра в одной точке, используя две накладки — снаружи и изнутри. Обработайте стыки водостойким клеем ПВА или эпоксидной смолой.

Обшивка купола: выбор материалов и технологии

После сборки каркаса переходят к обшивке. Она выполняет несколько функций: защита от ветра, придание жёсткости и основа для утепления. Для геодезических куполов подходят:

• OSB-3 (влагостойкая), толщиной 12–18 мм;
• Фанера берёзовая (ФК, ФСФ), 15–21 мм;
• ЦСП (цементно-стружечная плита) — для внешней обшивки;
• Металлопрофиль — если требуется долговечность и минимализм.

Обшивка крепится встык или внахлёст, в зависимости от материала. Между плитами оставляют температурный зазор 3–5 мм. Все стыки проклеивают паро- и ветробарьером.

Как крепить обшивку на криволинейной поверхности

Жёсткие плиты плохо ложатся на сферу. Решение — уменьшить размер фрагментов (например, 60×60 см вместо 120×120 см) или использовать гибкую фанеру 6–9 мм. Альтернатива — двухслойная обшивка: первый слой из тонкой гибкой фанеры, второй — из OSB.

Гидроизоляция и утепление: сохраняем тепло внутри

Для жилого купола важна комплексная защита от холода и влаги. После обшивки устанавливается ветрозащитная мембрана (например, Tyvek), затем — утеплитель.
Наиболее эффективные утеплители:

• Минеральная вата (каменная) — 100–150 мм;
• Эковата — напыляемая, заполняет все полости;
• Пенополиуретан (ППУ) — высокая теплоизоляция, но дороже.

Утепление выполняется изнутри, после чего монтируется пароизоляционная плёнка. Важно не допустить образования конденсата — для этого предусматривают вентиляционный зазор между утеплителем и внутренней отделкой.

Варианты утепления по слоям

1. Внешняя обшивка (OSB) + ветробарьер.
2. Контробрус для вентзазора.
3. Утеплитель в каркасе.
4. Пароизоляция.
5. Внутренняя обшивка (вагонка, ГКЛ и т.п.).

Отделка внутри и коммуникации: комфорт начинается изнутри

Внутренняя отделка должна соответствовать микроклимату. Подходят натуральные материалы: массивная доска, вагонка из лиственницы, пробковые панели. Избегайте синтетических покрытий, которые могут выделять вредные вещества в замкнутом пространстве.
Коммуникации прокладываются в вентиляционных каналах или за подвесным потолком. Особое внимание — системе вентиляции: рекомендуется установить бризер или приточно-вытяжную установку с рекуперацией.

Планировка интерьера

Из-за криволинейных стен стандартная мебель может не подойти. Решение — встроенная мебель по индивидуальным лекалам. Нижний ярус — зона отдыха, кухня, санузел; верх — спальные места или антресоли.

Уход и эксплуатация: как продлить срок службы купола

Ежегодный осмотр — обязательное условие долгой службы. Проверяйте:

• Состояние узлов соединения (нет ли ослабления болтов);
• Целостность обшивки и защитных покрытий;
• Наличие плесени или гнили во влажных зонах;
• Работу вентиляции и отвод конденсата.

Раз в 3–5 лет обновляйте защитное покрытие (лазурь, масло, краска). Выбирайте составы с UV-фильтрами — они защищают древесину от выгорания.

Что делать при сезонных изменениях?

LVL менее подвержен усадке, чем обычное дерево, но небольшие движения возможны. Не блокируйте естественную подвижность конструкции — избегайте жёсткой фиксации к фундаменту по всему периметру. Лучше использовать компенсационные прокладки.

Заключение

Создание geo-dome из клееного LVL-бруса — это вызов, который окупается уникальным, энергоэффективным и долговечным жилищем. Такой дом устойчив к ветровым нагрузкам, отлично сохраняет тепло и гармонично вписывается в природный ландшафт. Главное — соблюдать технологию, уделять внимание деталям и не торопиться на этапах расчёта и сборки.

• Точный расчёт геометрии — основа успешной сборки.
• LVL-брус обеспечивает прочность и стабильность формы.
• Болтовые узлы позволяют собирать и разбирать конструкцию.
• Комплексная гидро- и теплоизоляция критична для комфорта.
• Регулярный уход продлевает срок службы купола на десятилетия.
