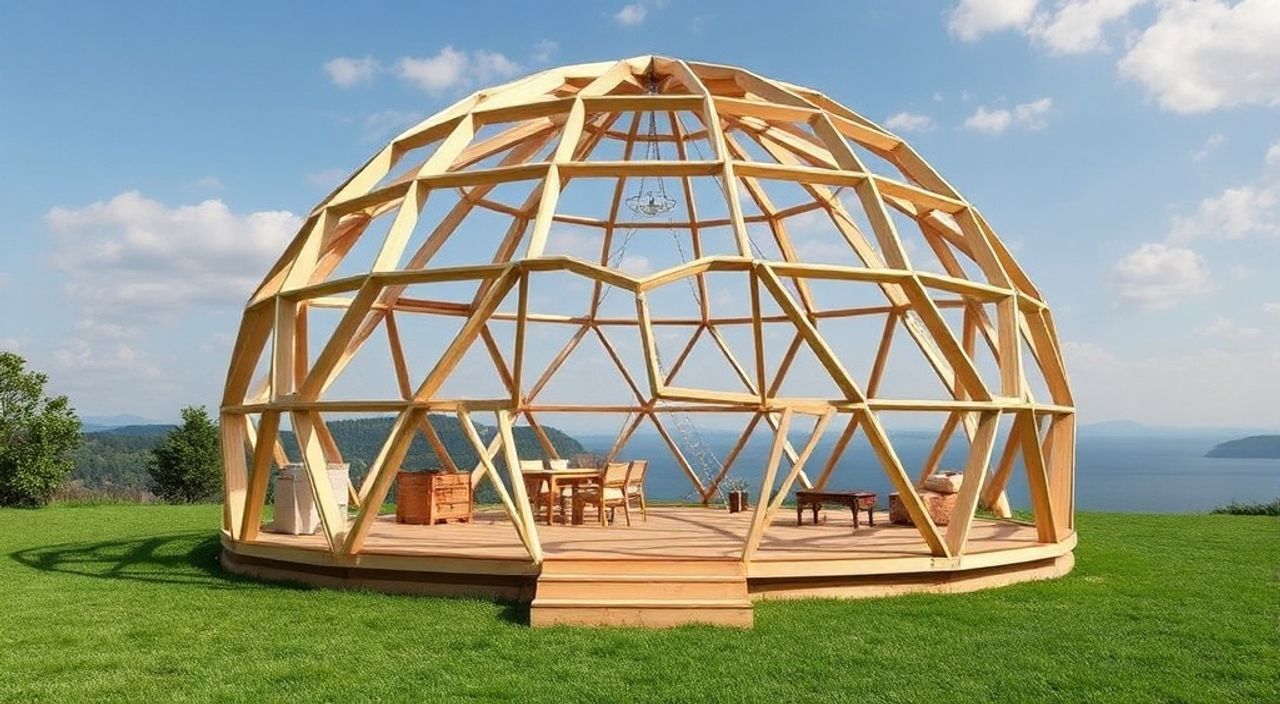

DIY: geo-dome из клееный ЛВЛ — 5 шагов

Геодезические купола (geo-domes) — это энергоэффективные, устойчивые к ветровым и снеговым нагрузкам конструкции, которые всё чаще выбирают для дачного строительства, сезонного проживания или создания уникальных архитектурных объектов. Использование клееного LVL-бруса (Laminated Veneer Lumber) делает каркас прочным, долговечным и простым в монтаже, особенно при самостоятельной сборке. В этой статье мы детально разберём, как построить geo-dome из LVL-бруса своими силами, шаг за шагом, с учётом всех технических нюансов, инструментов и типичных ошибок.

Проектирование geo-dome: математика формы

Геодезический купол — это сфера, разбитая на треугольники. Наиболее популярны частоты F1, F2 и F3, где F2 (частота второго порядка) даёт оптимальный баланс между сложностью и прочностью. Для DIY-проекта рекомендуется выбирать F2-дом диаметром от 4 до 6 метров — такой размер легко реализовать без спецтехники.
Каждый треугольник состоит из рёбер, длина которых зависит от радиуса купола. Для F2-купола требуется два типа рёбер: короткие (A) и длинные (B). Например, при диаметре 6 м длина ребра A составляет около 1.05 м, B — 1.21 м. Эти значения рассчитываются с помощью специализированных калькуляторов, таких как Geo-Dome Calculator или Dome Builder.
Для точности чертежей используйте CAD-программы: SketchUp, AutoCAD или бесплатный Onshape. Экспортите развёртки в PDF — они понадобятся на этапе раскроя. Не забывайте про дверной проём: его лучше заложить на стадии проектирования, вырезав один сегмент на уровне пола.

Как выбрать частоту купола

Частота определяет количество треугольников и, соответственно, сложность сборки. F1 — самый простой, но менее округлый. F3 — более сферический, но требует уже более 90 рёбер и точной подгонки. Для новичков идеален F2: он состоит из 30 длинных и 35 коротких рёбер (в зависимости от конфигурации).

Материалы и инструменты: что нужно для работы с LVL

LVL-брус — это многослойный деревянный материал, полученный путём склеивания шпона под давлением. Он обладает высокой прочностью, устойчивостью к деформации и равномерной структурой. Для geo-dome рекомендуется использовать LVL сечением 45×90 мм или 45×120 мм — этого достаточно для несущих рёбер.
Основные материалы:

• LVL-брус нужной длины и сечения;
• Стальные пластины для узловых соединений (толщина 4–6 мм);
• Болты М8 или М10 с гайками и шайбами;
• Анкерные болты для крепления к фундаменту;
• Грунтовка и антисептик для дерева;
• Утеплитель, пароизоляция и обшивка (по завершении каркаса).

Инструменты, необходимые для сборки:

1. Циркулярная пила или торцовочная пила с лазерным указателем — для точного реза под углом.
2. Угломер или цифровой транспортир — контроль углов запила.
3. Дрель-шуруповёрт с набором свёрл по металлу и дереву.
4. Гаечные ключи или накидные головки для затяжки болтов.
5. Лебёдка или блок-система — для подъёма верхних сегментов (при диаметре >5 м).
6. Уровень и строительный шнур — контроль горизонтали.

5 шагов сборки geo-dome из LVL-бруса

Сборка геодома — процесс последовательный. Даже без опыта можно справиться, если следовать чёткому алгоритму. Ниже — пошаговая инструкция от подготовки до финальной фиксации.

Шаг 1: Подготовка и раскрой LVL-элементов

На этом этапе важно добиться максимальной точности. Используйте готовые чертежи с указанием длин рёбер и углов запила. Каждое ребро помечается маркером: «A» или «B», а также номером узла, куда оно входит.
Работайте на ровной площадке. Закрепите направляющую для пилы, чтобы все резы были параллельны. Углы запила — от 15° до 20° в зависимости от положения ребра в сфере. Погрешность не должна превышать ±1 мм на длину.

Шаг 2: Изготовление узловых соединений

Узлы — это точки, где сходятся 4, 5 или 6 рёбер. Для LVL удобнее всего использовать стальные пластины с отверстиями под болты. Пластины вырезаются лазером по вашим чертежам (можно заказать в металлообработке).
Каждое ребро крепится к пластине двумя болтами. Перед сверлением просверлите отверстия в LVL под болт Ø8 или 10 мм. Глубина — на всю толщину бруса. Пропитайте концы антисептиком.

Шаг 3: Сборка нижнего пояса

Начинайте с основания — горизонтального пояса из треугольников. Уложите его на временные опоры (например, на брус 100×100 мм). Соедините рёбра через пластины, но не затягивайте болты полностью — это позволит корректировать форму.
Проверьте геометрию: измерьте диагонали и хорды. Все треугольники должны быть равносторонними или близкими к ним. Отклонение более 2 см на 6-метровом диаметре недопустимо.

Шаг 4: Возведение каркаса «снизу вверх»

После фиксации нижнего пояса начинайте добавлять верхние ярусы. Собирайте сегменты по 3–5 треугольников на земле, затем поднимайте и крепите к основанию. Используйте страховочные тросы и помощника.
Центральный узел (апекс) — самый ответственный. Там сходятся 5 или 6 рёбер. Убедитесь, что пластина установлена строго по центру, а болты равномерно затянуты. При необходимости используйте временную опору из трубы.

Шаг 5: Фиксация к фундаменту и финиш каркаса

Когда каркас собран, закрепите его к фундаменту. Лучше всего подойдёт ленточный или свайно-ростверковый фундамент с закладными анкерами. Каждая опора купола крепится болтом М12.
После фиксации проверьте устойчивость: слегка потрясите конструкцию. Если есть люфт — подтяните болты. Затем зачистите торцы LVL, обработайте антисептиком и подготовьте к обшивке.

Типичные ошибки и как их избежать

Даже при точном планировании начинающие допускают ошибки, которые могут стоить времени и денег.

• Ошибка 1: Неточный раскрой рёбер. Разница в 2–3 см приводит к перекосу. Решение: используйте шаблон и цифровой угломер.
• Ошибка 2: Самодельные узловые пластины из обычной стали. Они прогибаются под нагрузкой. Решение: заказывайте пластины из конструкционной стали 09Г2С толщиной 6 мм.
• Ошибка 3: Отсутствие временных опор при сборке. Каркас может рухнуть на половине пути. Решение: установите 3–4 временные стойки из металлической трубы.
• Ошибка 4: Игнорирование климатических факторов. В регионах с глубоким промерзанием грунта фундамент должен быть ниже уровня промерзания. Решение: рассчитайте глубину по карте промерзания РФ.
• Ошибка 5: Откладывание обработки древесины. LVL устойчив, но торцы нужно герметизировать. Решение: сразу после сборки покройте все открытые концы гидрофобизатором.

Экспертное мнение

По его словам, ключ к успеху — модульность. «Собирайте купол как конструктор: сначала треугольники, потом ярусы. Используйте цветную маркировку рёбер — это сокращает время сборки вдвое.»
Также эксперт отмечает, что LVL позволяет отказаться от внутренних несущих стен. «Все нагрузки берёт на себя каркас. Это даёт свободную планировку — идеально для студий или мастерских.»

Вопросы и ответы

Заключение

Геодезический купол из клееного LVL-бруса — это реальный проект для самостоятельной реализации. Он сочетает прочность, эстетику и энергоэффективность. При правильном подходе даже новичок может собрать надёжную конструкцию за несколько дней.

• Точное проектирование — основа успешной сборки.
• LVL-брус обеспечивает прочность и стабильность формы.
• Узловые соединения должны быть выполнены из прочной стали.
• Сборка «снизу вверх» с использованием временных опор — безопаснее и точнее.
• Обработка и утепление — обязательные этапы перед эксплуатацией.
