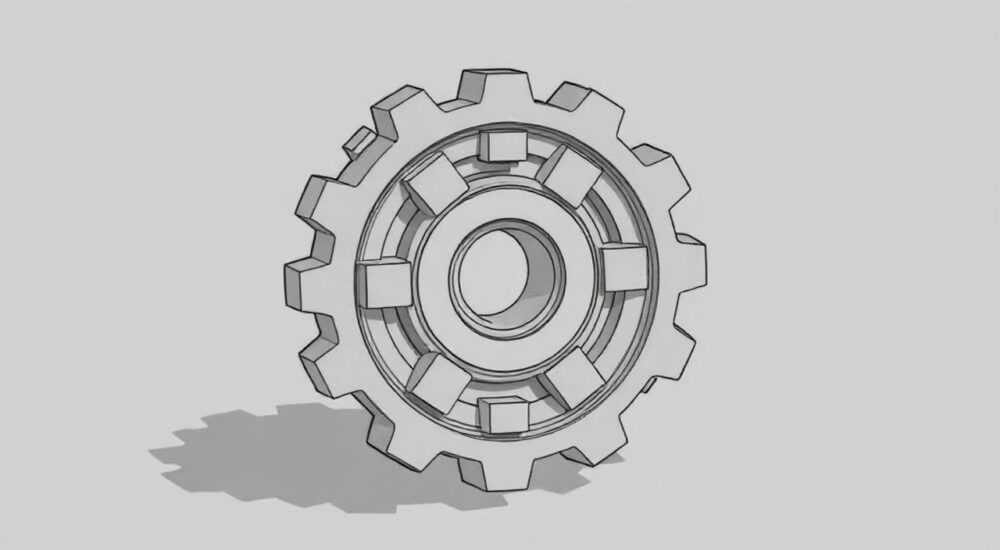

Freecad как сделать шестерню

Создание шестерни в FreeCAD — это задача, с которой сталкиваются инженеры, радиолюбители и любители 3D-печати. Благодаря модулю Part Design и специализированным инструментам, таким как Gear версии 0.18 или более новые аддоны, процесс проектирования зубчатого колеса становится доступным даже новичкам. Главное — использовать правильный рабочий стол (Workbench), задать точные параметры шага, модуля и числа зубьев, а затем выполнить выдавливание для получения объёмной детали.

FreeCAD — это мощная бесплатная CAD-система с открытым исходным кодом, которая позволяет проектировать детали любой сложности. Одной из типовых задач при моделировании механизмов является создание зубчатых передач. Шестерни применяются в робототехнике, станках с ЧПУ, 3D-принтерах и самодельных устройствах. В отличие от коммерческих решений, таких как SolidWorks или Fusion 360, FreeCAD требует больше ручной настройки, но при этом даёт полный контроль над геометрией. Особенно важно понимать, какие параметры определяют форму зуба: модуль, число зубьев, угол профиля и коэффициент высоты головки. Ошибки в этих значениях приведут к неработоспособной передаче.

Выбор подходящего рабочего стола

Для создания шестерни в FreeCAD важно выбрать правильный рабочий стол (Workbench). Наиболее подходящими являются Part Design и Part. Workbench Part Design идеален для последовательного создания тел с поддержкой истории изменений, что критично при прототипировании. Он позволяет строить эскизы, применять операции выдавливания и фаски, а также легко вносить изменения позже.

Workbench Part подходит для работы с готовыми примитивами и булевыми операциями. Однако для сложных форм, таких как эвольвентные зубья, он менее удобен без дополнительных скриптов. Для автоматизации рекомендуется установить специализированные аддоны, например, «Gear» или «FCGear», которые добавляют кнопки для генерации шестерён напрямую.

• Part Design — основной выбор для проектирования деталей с историей изменений.
• Part — подходит для импорта и обработки готовых геометрий.
• Sketcher — используется для создания 2D-эскизов, необходимых для построения зубьев.
• Additive Manufacturing — полезен при подготовке модели к 3D-печати.

Если вы планируете печатать шестерню на 3D-принтере, важно учитывать технологические зазоры. Например, между сопрягаемыми зубьями должно быть не менее 0.2–0.4 мм, чтобы избежать заклинивания. Также стоит помнить, что пластик может деформироваться при нагреве, поэтому конструкция должна быть термостабильной.

Ключевые параметры шестерни

Перед тем как начать моделирование, необходимо чётко определить геометрические параметры шестерни. Эти параметры стандартизированы (ГОСТ 16530-83, ISO 53) и напрямую влияют на совместимость с другими элементами передачи.

Основной параметр — модуль (m). Это отношение диаметра делительной окружности к числу зубьев. Например, шестерня с 20 зубьями и модулем 1 имеет делительный диаметр 20 мм. Модуль определяет размер зуба и должен быть одинаковым у сопряжённых колёс.

Расчёт основных диаметров

Угол профиля обычно составляет 20°, что обеспечивает оптимальное сочетание прочности и плавности зацепления. Коэффициент высоты головки (ha*) принимается равным 1, а ножки (hf*) — 1.25 для стандартных передач.

Если вы проектируете пару шестерён, рассчитайте межосевое расстояние: A = (d₁ + d₂)/2. Убедитесь, что оно соответствует корпусу механизма. При использовании цепной передачи или ремня — учтите натяжение и компенсацию люфта.

Ручное построение шестерни

Если по каким-то причинам вы не можете использовать аддон, шестерню можно построить вручную. Этот метод сложнее, но даёт полное понимание геометрии эвольвентного профиля.

Начните с создания нового документа и перехода на рабочий стол Part Design. Создайте новое тело (Body), затем добавьте эскиз на одну из базовых плоскостей (например, XY). Внутри эскиза постройте три концентрические окружности: делительную, вершин и впадин. Их диаметры рассчитываются по формулам выше.

Построение одного зуба

Эвольвента — это кривая, образованная разматыванием нити с окружности. Построить её вручную в FreeCAD можно с помощью точек или сплайна:

1. Определите основную окружность: d_base = d × cos(20°).
2. Разделите окружность на секторы (например, 8 частей).
3. Для каждой точки на делительной окружности постройте касательную и отложите длину дуги, равную длине размотанной нити.
4. Соедините полученные точки сплайном.
5. Отразите кривую относительно оси симметрии зуба.
6. Обрежьте лишние линии и замкните контур.

После создания одного зуба выполните круговой массив (Polar Pattern) вокруг центральной оси. Количество экземпляров равно числу зубьев. Затем экструдируйте полученный профиль на нужную толщину — например, 5–10 мм.

Использование аддона Involute Gear

Наиболее эффективный способ — установка аддона Involute Gear. Он автоматизирует создание шестерён и поддерживается сообществом FreeCAD.

Для установки перейдите в меню «Инструменты → Управление дополнениями». Найдите «Involute Gear» или «FCGear» и нажмите «Установить». После перезапуска FreeCAD в панели инструментов Part Design появится новая кнопка.

Настройка параметров через аддон

• Модуль (Module): задайте значение, например, 1.0.
• Число зубьев (Number of teeth): 15–60 — оптимальный диапазон.
• Угол профиля (Pressure angle): 20° (стандарт).
• Толщина (Width): высота шестерни по оси.
• Ступица (Hub): можно включить для создания внутренней части.

После настройки нажмите «Создать». Аддон сгенерирует полноценную 3D-модель шестерни с правильным эвольвентным профилем. Вы можете редактировать параметры в дереве объектов в любое время.

Если аддон не работает (что иногда случается при обновлениях FreeCAD), проверьте версию Python и наличие зависимостей. Иногда помогает переустановка FreeCAD с официального сайта.

Пошаговое моделирование шестерни

Рассмотрим практический пример: создание шестерни с модулем 1, 24 зубьями, толщиной 6 мм.

1. Откройте FreeCAD и создайте новый документ.
2. Перейдите на рабочий стол Part Design.
3. Нажмите «Создать тело» (Create Body).
4. Выберите аддон Involute Gear → «Add Gear».
5. Установите: Module = 1.0, Teeth = 24, Pressure Angle = 20, Width = 6 mm.
6. Нажмите «OK». Шестерня появится в рабочей области.
7. При необходимости добавьте отверстие под вал: создайте цилиндр диаметром 5 мм и вычтите его через булеву операцию.
8. Добавьте фаски на торцы зубьев для снижения напряжений.

Подготовка к 3D-печати

Если вы планируете печатать шестерню, выполните следующие действия:

• Экспортируйте модель в формат STL: Файл → Экспорт → Выберите «STL».
• Убедитесь, что качество меша высокое (меню «Инструменты → Параметры → Part → Tessellation»).
• Используйте slicer (например, PrusaSlicer) для настройки заполнения (20–30%) и скорости печати.
• Для прочности используйте PETG или ABS вместо PLA.

Типичные ошибки и как их избежать

Даже опытные пользователи допускают ошибки при работе с FreeCAD. Ниже — самые распространённые проблемы и пути их решения.

• Несовместимость шестерён: вызвана разным модулем или углом профиля. Всегда сверяйте параметры пары.
• Ошибка построения эскиза: FreeCAD не позволяет иметь пересекающиеся контуры. Убедитесь, что все линии соединены правильно.
• Сбой аддона: часто происходит при обновлении FreeCAD. Решение — переустановка дополнения через менеджер.
• Низкая точность STL: при экспорте используйте малое значение deviation (0.1 мм) для сохранения формы зубьев.
• Заклинивание при сборке: не учтён зазор. Добавляйте 0.1–0.3 мм к теоретическим размерам.

Также следите за масштабом: FreeCAD работает в миллиметрах, но некоторые импортированные файлы могут быть в метрах. Проверяйте единицы измерения в настройках.

Экспертное мнение

Интервью с Еленой Воронцовой, инженером-механиком, 15 лет опыта в CAD

По её словам, ключ к успеху — системный подход. «Я всегда начинаю с расчёта передаточного отношения и нагрузки. Только потом перехожу к моделированию. Использую аддон FCGear, потому что он точно следует стандартам ISO.»

Она также отмечает важность анализа напряжений: «После создания шестерни я импортирую её в модуль FEM FreeCAD и провожу симуляцию под нагрузкой. Это помогает избежать поломок на этапе проектирования.»

Вопросы и ответы

Заключение

Создание шестерни в FreeCAD — это достижимая задача, сочетающая инженерные знания и навыки 3D-моделирования. Благодаря модульной архитектуре и активному сообществу, даже сложные детали можно генерировать быстро и точно. Использование аддонов, таких как Involute Gear, кардинально упрощает процесс, позволяя сосредоточиться на проекте, а не на математике профиля.

• Используйте аддон Involute Gear для быстрого и точного создания шестерён.
• Следите за модулем, числом зубьев и углом профиля — они должны совпадать у сопряжённых колёс.
• Всегда оставляйте технологические зазоры при проектировании под 3D-печать.
• Проверяйте модель на интерференцию и тестируйте прототип перед финальной сборкой.
• Экспортируйте в STEP или STL с высокой точностью для корректного обмена данными.
