Как добавить рамку в автокаде

Добавление рамки в AutoCAD — это важный этап подготовки чертежа к печати или оформлению по стандартам. Рамка служит не только эстетической цели, но и выполняет функцию структурирования листа, размещения основной надписи, обозначения зоны чертежа и обеспечения соответствия ГОСТ или другим отраслевым нормам. Создать рамку можно как вручную с помощью примитивов, так и автоматически — через шаблоны, блоки или средства оформления листов.

В современном проектировании чертёж без рамки считается незавершённым. Особенно это важно при сдаче документации в экспертизу, на производство или заказчику. AutoCAD предоставляет широкие возможности для создания и настройки рамок: от простых прямоугольных контуров до сложных форматированных листов с основной надписью, штампами и полями. Независимо от уровня вашей подготовки — будь вы студент, инженер-конструктор или архитектор — знание того, как правильно добавить рамку, является базовым навыком.

Как создать рамку вручную

Самый простой способ добавить рамку — нарисовать её вручную с использованием базовых команд AutoCAD. Это подходит для одноразовых чертежей или когда нет доступа к шаблонам.

Для начала переключитесь в пространство модели или листа, в зависимости от задачи. Если вы работаете в пространстве модели, рамка будет частью геометрии. В пространстве листа она станет элементом оформления листа. Чтобы нарисовать рамку, используйте команду ПРЯМОУГОЛЬНИК (или RECTANG).

• Введите команду ПРЯМОУГОЛЬНИК в командной строке.
• Укажите первую точку — например, координату 0,0.
• Укажите противоположную точку — для формата А4 это может быть 297,210.

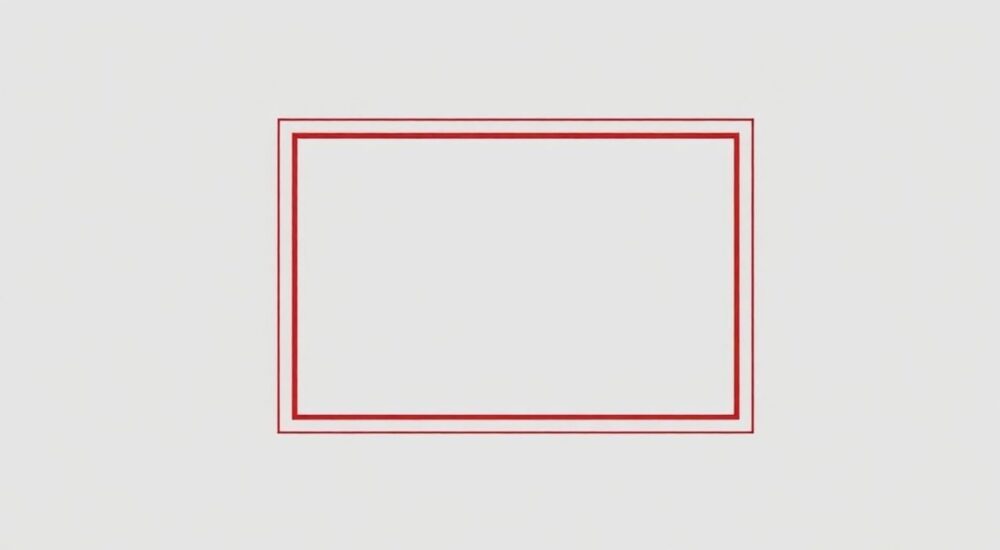

После этого появится прямоугольник нужного размера. Добавьте внутреннюю рамку, если требуется поле — сдвиньте её на 5 мм внутрь. Используйте команду СМЕСТЬ (OFFSET) для этого.

Настройка слоя для рамки

Рамку рекомендуется размещать на отдельном слое. Это упрощает управление видимостью, цветом и печатью.

1. Откройте Диспетчер свойств слоёв (команда СЛОЙ).
2. Создайте новый слой, например, «Рамка_Листа».
3. Назначьте ему цвет (например, синий) и отключите печать при необходимости.
4. Переместите рамку на этот слой с помощью палитры свойств.

Использование шаблонов чертежей (DWT)

Один из самых эффективных способов — использование шаблонов .DWT. Шаблон — это предварительно настроенный чертёж, содержащий рамки, слои, стили текста, размеров и другие параметры по умолчанию.

AutoCAD поставляется с набором стандартных шаблонов: acad.dwt, acadiso.dwt и другими. Например, acadiso.dwt уже содержит рамку формата A3 и A4 в пространстве листа. При создании нового файла выберите «Файл → Создать → Шаблон», затем укажите acadiso.dwt.

Преимущества использования шаблонов:

• Экономия времени — не нужно каждый раз рисовать рамку.
• Единый стиль оформления во всех чертежах компании.
• Автоматическое соответствие стандартам (ГОСТ, ISO, ANSI).
• Возможность настройки под конкретную организацию.

Чтобы создать собственный шаблон:

1. Откройте новый чертёж на основе acadiso.dwt.
2. Перейдите в пространство листа (Layout1).
3. Настройте рамку под нужный формат (А4, А3, А1 и т.д.).
4. Добавьте основную надпись, таблицу изменений, логотип.
5. Сохраните как шаблон: «Файл → Сохранить как → Тип файла: Шаблон чертежа (*.dwt)».

Вставка блоков с рамками

Если у вас есть готовая рамка, её можно сохранить как блок и использовать повторно. Блок — это группа объектов, объединённых под одним именем.

Для вставки блока с рамкой:

• Используйте команду ВСТАВИТЬ (INSERT).
• Выберите блок из текущего чертежа или внешнего файла.
• Укажите точку вставки, масштаб и угол поворота.

Блоки можно хранить в отдельной библиотеке — например, в папке «Стандарты/Блоки». Это удобно при работе в команде.

Создание блока рамки

Чтобы создать блок:

1. Нарисуйте рамку и основную надпись.
2. Выделите все объекты.
3. Команда: БЛОК (BLOCK).
4. Задайте имя (например, «Рамка_A4_ГОСТ»), укажите базовую точку (обычно нижний левый угол).
5. Нажмите «Создать».

После этого блок будет доступен в текущем чертеже. Для глобального доступа сохраните его как отдельный файл DWG или добавьте в инструментальную палитру.

Работа в пространстве листа и видовые экраны

Один из ключевых принципов профессионального оформления — разделение пространства модели и пространства листа. Пространство модели — для проектирования, пространство листа — для компоновки, рамок и печати.

Переключение между ними осуществляется через вкладки внизу экрана: «Модель», «Лист1», «Лист2» и т.д. В пространстве листа вы можете:

• Разместить рамку нужного формата.
• Создать видовой экран (команда VPORTS).
• Настроить масштаб отображения модели.
• Добавить размеры, примечания, спецификации.

Пошаговое создание листа с рамкой

1. Перейдите на вкладку «Лист1».
2. Нарисуйте внешнюю рамку формата (например, 420×297 для А3).
3. Создайте внутреннюю рамку с полем 5 мм.
4. Внутри рамки создайте видовой экран: команда _VPORTS_, выберите прямоугольную область.
5. Дважды щёлкните внутри экрана, чтобы активировать модель.
6. Настройте масштаб (например, 1:50) через палитру свойств.
7. Перейдите обратно в пространство листа — кликните за пределы экрана.

Теперь модель отображается в рамке, а сама рамка остаётся неподвижной при прокрутке.

Соответствие рамки ГОСТ и другим стандартам

В России оформление чертежей регулируется ГОСТ 2.104–2020 и ГОСТ 2.301–68. Они определяют размеры форматов, расположение рамки, полей и основной надписи.

Основные требования:

• Формат А4 — 297×210 мм.
• Поле слева — 20 мм, остальные поля — 5 мм.
• Внешняя рамка совпадает с форматом, внутренняя — отступает на поля.
• Основная надпись размещается в правом нижнем углу.

Для других форматов (А3, А2, А1, А0) действуют те же правила. Размеры полей могут отличаться в зависимости от типа документа (чертёж, схема, спецификация).

Как добавить основную надпись

Основная надпись — обязательный элемент рамки. Она содержит:

• Наименование изделия и документа.
• Обозначение чертежа.
• Массу, масштаб, материал.
• Подписи разработчиков.

Её можно нарисовать вручную или вставить как блок. Многие организации используют типовые шаблоны с заполненными полями.

Типичные ошибки и как их избежать

Новички часто допускают ошибки при создании рамок. Вот самые распространённые:

• Рамка в пространстве модели — затрудняет масштабирование и печать. Решение: всегда работайте в пространстве листа.
• Неправильные размеры формата — например, перепутаны длина и ширина А4. Проверяйте ГОСТ.
• Отсутствие полей — при печати часть чертежа может быть обрезана. Оставляйте 5 мм (или 20 мм слева).
• Жёстко заданный масштаб в модели — мешает адаптировать чертёж. Используйте видовые экраны.
• Рамка на заблокированном слое — невозможно редактировать. Проверяйте состояние слоёв перед вставкой.

Чек-лист перед печатью

1. Рамка соответствует формату бумаги?
2. Поля выдержаны?
3. Основная надпись заполнена?
4. Видовые экраны имеют правильный масштаб?
5. Цвета и слои настроены для печати?

Экспертное мнение

По его словам, прогрессивные компании переходят на динамические шаблоны, где рамка автоматически подстраивается под язык, регион и тип документа. Такие решения реализованы через AutoLISP, .NET API или платформы вроде Autodesk Vault.

Вопросы и ответы

Заключение

Добавление рамки в AutoCAD — это не просто формальность, а необходимый этап подготовки качественного чертежа. От выбора метода зависит скорость работы, соответствие стандартам и удобство командного взаимодействия. Будь то ручное рисование, использование шаблонов или вставка блоков — главное соблюдать системный подход.

• Всегда создавайте рамки в пространстве листа, а не модели.
• Используйте шаблоны .DWT для единообразия и экономии времени.
• Соблюдайте требования ГОСТ к полям и основной надписи.
• Храните рамки как блоки для повторного использования.
• Проверяйте настройки печати перед выводом на бумагу.
