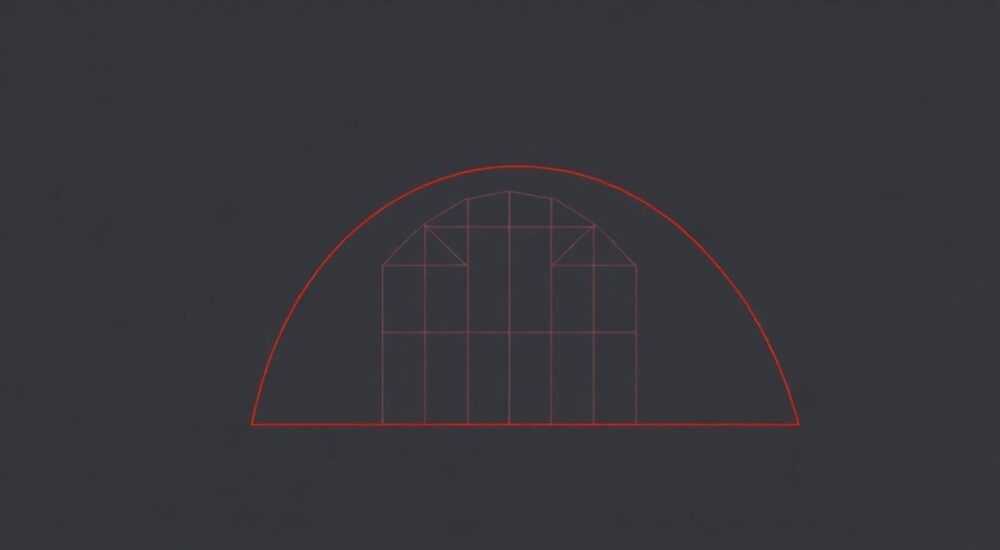

Как дугу преобразовать в полилинию в автокаде

Конвертация дуги в полилинию в AutoCAD — одна из базовых, но критически важных операций для инженеров, архитекторов и чертёжников, работающих с точными геометрическими моделями. Без этого преобразования невозможно корректно экспортировать чертежи в форматы, требующие единообразных объектов (например, DXF для CNC-станков или SHP для GIS-систем), а также невозможно применять к дуге команды, доступные только для полилиний: редактирование вершин, изменение ширины, объединение с прямыми отрезками в один контур. Многие пользователи сталкиваются с тем, что дуга, несмотря на правильное начертание, не участвует в операциях объединения, не поддаётся редактированию через «Полилиния», и теряется точность при масштабировании. Решение простое — преобразование в полилинию, но его нужно выполнять правильно, с учётом параметров точности и целевого назначения чертежа.

Зачем преобразовывать дугу в полилинию?

Дуга в AutoCAD — это элемент, созданный командой Arc, и хотя он выглядит как часть окружности, он не является частью полилинии. Это означает, что вы не можете изменить его ширину, не можете объединить его с прямыми отрезками через команду Join, если они не принадлежат одному типу объекта. Многие чертежи, особенно в машиностроении, строительстве и геоинформационных системах, требуют единообразия: все контуры должны быть полилиниями. Например, при подготовке чертежа к лазерной резке, CNC-обработке или экспорту в BIM-системы, дуги, не преобразованные в полилинии, могут быть проигнорированы или искажены.

Представьте, что вы создали контур детали из нескольких дуг и прямых линий. Вы пытаетесь экспортировать его в DXF для станка с ЧПУ — и станок не распознаёт дуги как непрерывный контур. Причина? Система ожидает именно полилинию. Преобразование дуги в полилинию — это не просто удобство, это необходимость для совместимости, точности и автоматизации.

Метод 1: Использование команды PEDIT

Самый распространённый и надёжный способ преобразовать дугу в полилинию — через команду PEDIT (Полилиния — Редактировать). Она доступна в строке команд, на панели «Редактирование» или через контекстное меню.

1. Введите в командной строке PEDIT и нажмите Enter.
2. Выберите дугу, которую хотите преобразовать. AutoCAD выдаст сообщение: «Этот объект не является полилинией. Преобразовать в полилинию? [Да/Нет]».
3. Нажмите Y (Да) — дуга станет односегментной полилинией с теми же геометрическими параметрами.
4. Теперь вы можете изменить её ширину, замкнуть, объединить с другими объектами или экспортировать без потерь.

Этот метод идеален для одиночных объектов. После преобразования дуга сохраняет радиус, центр и угол, но теперь она является частью полилинии, что открывает доступ к её редактированию через «Редактор полилиний» — вы можете добавить вершины, изменить кривизну, сгладить углы.

Метод 2: Команда JOIN для объединения с другими объектами

Если вы хотите не просто преобразовать дугу, а объединить её с другими линиями, дугами или эллипсами в единый контур — используйте команду JOIN. Она работает, если все объекты находятся в одной плоскости и их концы совпадают с точностью, заданной системой.

1. Введите JOIN в командной строке.
2. Выберите первый объект — например, прямую линию.
3. Выберите дугу, которая примыкает к ней по концу.
4. AutoCAD автоматически проверит совпадение конечных точек. Если всё в порядке, объекты объединятся в одну полилинию.

Этот метод особенно полезен при работе с контурами сложных форм — например, при создании сечений деталей, где прямые участки чередуются с дугами. JOIN автоматически преобразует все участки в полилинию, сохраняя их форму.

Метод 3: Конвертация через CONVERTCURVE

Для профессиональной работы с большими чертежами, где нужно преобразовать десятки или сотни дуг, используется команда CONVERTCURVE. Она доступна в AutoCAD 2018 и выше, включая AutoCAD Mechanical и AutoCAD Architecture.

1. Введите CONVERTCURVE и нажмите Enter.
2. Выберите объекты для конвертации: дуги, эллиптические дуги, сплайны.
3. Нажмите Enter — все выбранные объекты будут преобразованы в полилинии.
4. В появившемся диалоговом окне укажите параметры точности: чем выше значение, тем больше вершин будет добавлено для точного воспроизведения кривой.

Этот метод идеален для массового преобразования. Например, если вы импортировали чертёж из PDF или другого ПО, где все кривые были разбиты на множество маленьких сегментов — CONVERTCURVE соберёт их в гладкие полилинии с минимальной погрешностью.

Метод 4: Автоматизация с помощью LISP-скриптов

Для автоматизации рутинных задач и обработки сложных проектов инженеры часто используют LISP-скрипты. Ниже — простой скрипт, который преобразует все дуги на активном листе в полилинии:

«`lisp
(defun c:ArcToPoly (/ ss i ent)
(setq ss (ssget «X» ‘((0 . «ARC»))))
(if ss
(repeat (sslength ss)
(setq ent (ssname ss 0))
(command «_pedit» ent «Y» «»)
(ssdel ent ss)
)
)
(princ «nВсе дуги преобразованы в полилинии.»)
(princ)
)
«`

Сохраните его в файле arctopoly.lsp, загрузите через команду APPLOAD, затем запустите ARCTOPOLY. Скрипт найдёт все дуги на чертеже и преобразует их в полилинии без запросов.

Частые ошибки и как их избежать

Даже опытные пользователи допускают ошибки при конвертации. Вот основные из них:

• Ошибка 1: Попытка объединить дугу с линией без совпадения концов — AutoCAD откажет в JOIN. Решение: используйте TRIM или FILLET с радиусом 0, чтобы точно сопрячь концы.
• Ошибка 2: Преобразование с низкой точностью — при использовании CONVERTCURVE с параметром 0,1 кривая становится ломаной. Решение: всегда выбирайте точность 0,001 для технических чертежей.
• Ошибка 3: Использование PEDIT без выбора объекта — если вы не выбрали дугу, AutoCAD предложит создать новую полилинию. Решение: всегда сначала выбирайте объект, потом запускайте PEDIT.
• Ошибка 4: Игнорирование слоёв — преобразованная полилиния может остаться на другом слое. Решение: проверяйте слой через свойства (Ctrl+1) перед экспортом.

Экспертное мнение: Как работать с полилиниями профессионально

Он также подчеркивает важность контроля параметров: всегда проверяйте, что полилиния замкнута, если это контур, и что её толщина не превышает допустимую для печати. Для точных чертежей используйте шаблоны с предустановленным шагом точности (0,001 мм) и автоматическим привязыванием к концам.

Вопросы и ответы

Заключение

Преобразование дуги в полилинию — это не просто техническая операция, а ключевой этап подготовки чертежа к профессиональному использованию. Независимо от того, работаете ли вы в машиностроении, архитектуре или промышленном дизайне, полилинии обеспечивают совместимость, точность и гибкость редактирования, которых не может дать простая дуга. Метод PEDIT остаётся самым надёжным для одиночных объектов, CONVERTCURVE — для массовых задач, а LISP-скрипты — для автоматизации крупных проектов.

• Используйте PEDIT для одиночных дуг — это самый простой и надёжный способ.
• Для массового преобразования применяйте CONVERTCURVE с точностью 0,001.
• Всегда проверяйте тип объекта и слой после преобразования.
• Создавайте LISP-скрипты для повторяющихся задач — это сэкономит часы работы.
• Не забывайте о резервной копии перед массовыми операциями.
