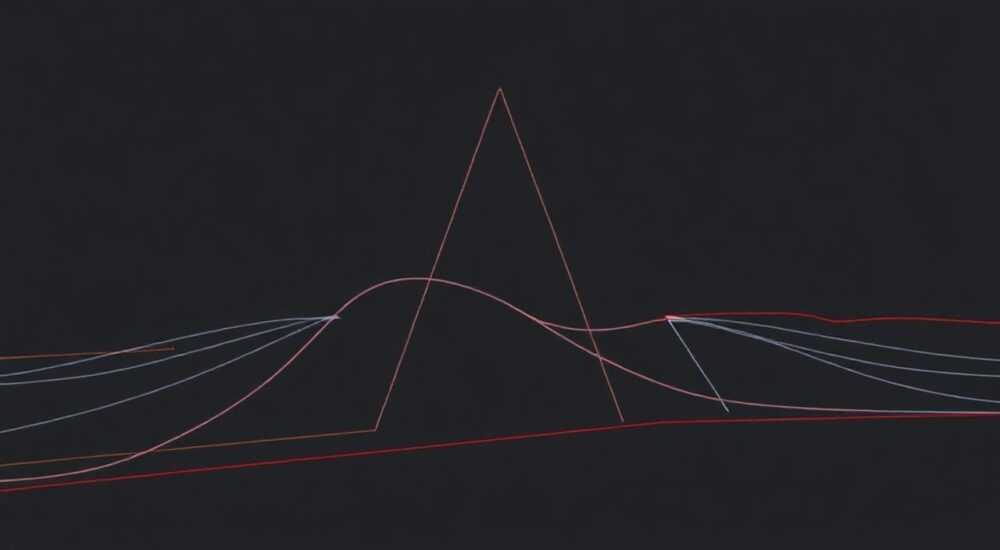

Как из отрезков сделать полилинию в автокаде

В AutoCAD часто возникает задача объединить несколько отрезков (LINE) в единую полилинию (PLINE). Это необходимо для упрощения редактирования, повышения точности чертежа и корректной работы с командами, которые работают только с полилиниями — например, при построении границ, заливок или экспорте в другие системы. Процесс может показаться простым, но без понимания нюансов он приводит к ошибкам: разрывам, несовпадению узлов, потере данных.

Чтобы из отрезков сделать полилинию в AutoCAD, используйте команду ПОЛИОБЪЕДИНЕНИЕ (JOIN) с предварительной проверкой соединения концов. Убедитесь, что отрезки лежат на одной плоскости, имеют общие точки и не содержат зазоров. Для автоматизации подойдут команды слияния с допуском или LISP-скрипты.

Содержание статьи:

Зачем объединять отрезки в полилинию?
Как использовать команду ПОЛИОБЪЕДИНЕНИЕ
Пошаговый алгоритм:
Настройка допуска (Fuzz Distance)
Требования к объектам
Типичные ошибки и как их исправить
Ошибка: «Объекты не могут быть объединены»
Ошибка: объединились не все отрезки
Ошибка: получилась полилиния с дугами вместо прямых
Продвинутые методы объединения
Использование команды PEDIT (Редактирование полилинии)
Автоматизация через LISP
Использование сторонних плагинов
Метод «разложить и собрать»
Экспертное мнение
Вопросы и ответы
Заключение

Зачем объединять отрезки в полилинию?

Полилиния в AutoCAD — это единый объект, состоящий из последовательных сегментов: прямых и дуг. В отличие от набора отдельных отрезков, она обладает рядом преимуществ. Например, её можно редактировать как целое: изменять ширину, добавлять вершины, применять сглаживание. Это особенно важно при создании контуров участков, маршрутов трубопроводов или электрических схем.
Представьте, что вы проектируете план этажа. Стены нарисованы отдельными отрезками. Если вы захотите переместить угол здания, придётся тянуть каждый отрезок вручную. Но если стены объединены в полилинию — достаточно одного действия. Это экономит время и снижает риск ошибок.
Кроме того, многие инструменты AutoCAD требуют именно полилинии. Так, команда ГРАНИЦА (BOUNDARY) строит замкнутый контур только вокруг полилиний или областей. Аналогично, экспорт в ГИС-системы (например, Map 3D или Civil 3D) часто требует, чтобы линейные объекты были цельными.

Полезно знать: Полилинии хранят дополнительные данные — например, начальную и конечную ширину сегментов, что невозможно для обычных отрезков.

Как использовать команду ПОЛИОБЪЕДИНЕНИЕ

Основной способ объединения отрезков — команда ПОЛИОБЪЕДИНЕНИЕ (или JOIN на английском). Она доступна через ленту (вкладка «Главная» → панель «Редактирование»), строку команд или контекстное меню.

Пошаговый алгоритм:

Введите в командной строке ПОЛИОБЪЕДИНЕНИЕ (или JOIN).
Выберите первый объект — один из отрезков цепочки.
AutoCAD предложит выбрать объекты для объединения. Щёлкайте по остальным отрезкам, пока не выделите всю цепочку.
Нажмите Enter. Если всё выполнено правильно, отрезки станут одной полилинией.

Важно: отрезки должны быть смежными — конец одного должен точно совпадать с началом следующего. Даже зазор в 0.001 мм может помешать объединению.

Настройка допуска (Fuzz Distance)

Если отрезки почти соединены, но есть небольшие зазоры, используйте опцию Допуск (Fuzz Distance). Эта функция позволяет AutoCAD «замыкать» разрывы автоматически.

Вызовите команду JOIN.
Выберите первый отрезок.
В командной строке выберите опцию Допуск (F).
Укажите значение допуска — например, 0.1 или 1.0, в зависимости от масштаба чертежа.
Выберите остальные отрезки. AutoCAD автоматически соединит те, чьи концы находятся в пределах указанного расстояния.

«Всегда проверяйте результат после использования допуска. Иногда AutoCAD может «перескочить» на лишние отрезки, особенно в густых чертежах.» — Алексей Миронов, ведущий CAD-инженер, Autodesk Certified Professional

Требования к объектам

Команда JOIN работает не со всеми типами объектов. Вот что нужно учитывать:

Отрезки должны быть одного типа: LINE, PLINE, ARC.
Объекты должны лежать в одной плоскости (Z = 0 или одинаковое Z).
Не должно быть пересечений или разветвлений (кроме случая замкнутого контура).
ARC-сегменты должны быть направлены последовательно (не против часовой стрелки).

Полезно знать: Перед объединением используйте команду СПЛАЙН-РЕД (SPLINEDIT) или ПРЕОБР (CONVERT), чтобы привести объекты к нужному виду.

Типичные ошибки и как их исправить

Даже опытные пользователи сталкиваются с проблемами при объединении. Разберём самые частые.

Ошибка: «Объекты не могут быть объединены»

Причина — несоответствие условий. Проверьте:

Совпадают ли координаты концов? Используйте режим ОРТО или команду РАССТОЯНИЕ (DIST).
Одинаковая ли высота Z у всех отрезков? Через свойства (Ctrl+1) убедитесь, что Z = 0.
Нет ли разрыва между объектами? Даже 0.0001 мм может быть критичен.

Решение: используйте команду ПРИТЯНУТЬ (SNAP) или ОБРЕЗАТЬ (TRIM), чтобы точно состыковать концы.

Ошибка: объединились не все отрезки

Иногда часть цепочки остаётся разрозненной. Причина — разветвление или «лишний» отрезок, который AutoCAD не может однозначно включить.
Решение: удалите мешающий элемент или разделите цепочку на части. Объединяйте поэтапно.

Ошибка: получилась полилиния с дугами вместо прямых

Это происходит, если среди отрезков были дуги (ARC), и AutoCAD интерполировал переход. Чтобы сохранить прямые сегменты, перед объединением преобразуйте дуги в отрезки с помощью команды РАЗЛОЖИТЬ (EXPLODE), а затем снова соберите.

Проблема	Причина	Решение
Не работает JOIN	Зазоры между объектами	Используйте допуск или подгоните вручную
Разные Z-координаты	Отрезки на разных уровнях	Установите Z = 0 в свойствах
Объекты не смежные	Разрыв в цепочке	Добавьте недостающий отрезок
Несовместимый тип	Присутствуют сплайны или эллипсы	Разложите или преобразуйте

Продвинутые методы объединения

Когда стандартная команда не справляется, приходят на помощь альтернативные подходы.

Использование команды PEDIT (Редактирование полилинии)

Команда PEDIT (ПОЛИРЕД) — мощный инструмент для преобразования и редактирования. Она позволяет:

Преобразовать отрезки в полилинию.
Добавить объекты к существующей полилинии.
Замкнуть контур.

Введите PEDIT.
Выберите отрезок. AutoCAD спросит: «Преобразовать в полилинию?» — выберите Да.
Выберите опцию Добавить (Add).
Укажите остальные отрезки.
Завершите команду.

Автоматизация через LISP

Для массового объединения отрезков можно использовать LISP-скрипты. Например, скрипт `JOINALL.LSP` автоматически объединяет все смежные линии в чертеже с заданным допуском.
Пример кода:

(command "_join" "" "_f" "1.0" "_all" "")

Такой скрипт можно загрузить через меню «Загрузить приложение» (APPLOAD) и запускать одним кликом.

Полезно знать: LISP-скрипты особенно эффективны при работе с большими проектами — например, при импорте DWG из GIS, где сотни отрезков требуют объединения.

Использование сторонних плагинов

Существуют бесплатные и платные надстройки, такие как Express Tools, которые входят в состав AutoCAD. Команда MULTIJOIN позволяет объединять сложные цепочки с минимальными усилиями.

Доступна в Express Tools → Modify → Multi Join.
Поддерживает объединение с ветвлениями.
Автоматически устраняет зазоры.

Метод «разложить и собрать»

Если цепочка содержит полилинии, дуги и отрезки, но не объединяется — попробуйте:

Выделите все объекты.
Используйте РАЗЛОЖИТЬ (EXPLODE).
Затем примените ПОЛИОБЪЕДИНЕНИЕ с допуском.

Этот метод «сбрасывает» типы объектов и даёт шанс на успешное объединение.

Экспертное мнение

«Самая частая ошибка — игнорировать Z-координаты. Особенно после импорта из Revit или Civil 3D. Всегда проверяйте свойства объектов перед объединением.» — Екатерина Шульга, BIM-менеджер, к.т.н.

«Для больших проектов я использую LISP-скрипты с параметром допуска 5–10 мм. Это безопасно, если вы контролируете область применения. Автоматизация экономит до 70% времени на подготовку чертежей.» — Дмитрий Ковалёв, CAD-консультант, 15 лет опыта

«Не стремитесь объединить всё сразу. Лучше работать по частям. Так вы сохраните контроль и сможете легко отследить ошибку.» — Анна Петрова, преподаватель AutoCAD, автор курсов на Stepik

Главный принцип: объединение — это не просто техническая операция, а часть стратегии проектирования. Чистая геометрия = меньше ошибок, выше производительность.

Вопросы и ответы

Можно ли объединить отрезки, если они не лежат на одной прямой?

Да, можно. Отрезки могут образовывать любые углы — главное, чтобы их концы совпадали. Полилиния может иметь любую форму: ломаную, круговую, зигзагообразную.

Что делать, если отрезки объединились, но полилиния получилась с неправильной шириной?

Ширина полилинии по умолчанию — 0. Если вы видите нестандартную толщину, проверьте свойства объекта (Ctrl+1). Установите «Начальная ширина» и «Конечная ширина» в 0.

Работает ли JOIN с 3D-объектами?

Нет. Команда JOIN предназначена для 2D-геометрии. Для 3D-полилиний используйте команды в пространстве 3D-моделирования или преобразуйте объекты в полигональную сеть.

Почему после объединения исчезает слой или стиль?

Слои и стили не теряются. Полилиния наследует свойства первого выбранного объекта. Если нужно изменить слой — просто выделите полилинию и назначьте нужный слой в панели свойств.

Можно ли отменить объединение?

Да. Используйте команду ОТМЕНА (UNDO) сразу после действия. Если уже прошло много шагов — примените РАЗЛОЖИТЬ (EXPLODE) к полилинии, чтобы вернуть отрезки.

Заключение

Объединение отрезков в полилинию — базовая, но критически важная операция в AutoCAD. Она превращает фрагментарный чертёж в структурированную модель, готовую к анализу, редактированию и экспорту. Главное — соблюдать условия: смежность, одинаковые координаты Z и совместимость типов объектов.

Используйте команду ПОЛИОБЪЕДИНЕНИЕ с допуском, проверяйте геометрию перед объединением и применяйте продвинутые методы — PEDIT, LISP, Express Tools — для повышения эффективности. Помните: качественная геометрия — основа профессионального чертежа.

Всегда проверяйте соединение концов отрезков перед объединением.
Используйте допуск (Fuzz Distance), если есть небольшие зазоры.
Контролируйте Z-координаты — они часто становятся причиной сбоев.
Для массовых операций применяйте LISP-скрипты или Multi Join.
Сохраняйте контроль: объединяйте по частям, а не весь чертёж сразу.
