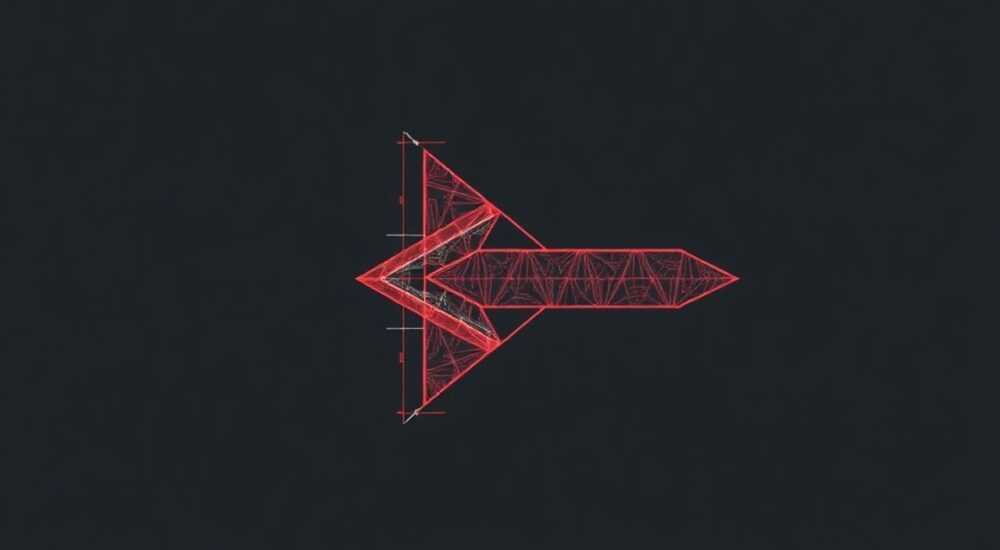

Как начертить стрелку в автокаде

Каждый инженер, архитектор или дизайнер, работающий в AutoCAD, сталкивается с необходимостью визуализировать направление, движение или порядок элементов — и одним из самых эффективных способов сделать это является использование стрелок. Несмотря на кажущуюся простоту, создание точной, масштабируемой и соответствующей стандартам стрелки в AutoCAD требует понимания инструментов, настроек и лучших практик. Многие пользователи пытаются нарисовать стрелку «вручную» с помощью линий и полилиний, не зная о встроенных возможностях, таких как стили стрелок, блоки и динамические атрибуты. Это приводит к ошибкам масштабирования, несоответствию чертежей и потере времени на правки. Правильное использование инструментов AutoCAD позволяет создавать стрелки, которые автоматически адаптируются под масштаб, соответствуют ГОСТ или ANSI, и легко редактируются в любое время.

Зачем нужны точные стрелки в AutoCAD

Стрелки в чертежах — это не просто декоративные элементы. Они выполняют ключевую коммуникативную функцию: указывают направление движения, потока, изменения, размеров или последовательности операций. В инженерной документации, согласно ГОСТ 2.303-68 и ANSI Y14.5, стрелки должны соответствовать строгим требованиям по форме, размеру и пропорциям. Неправильно нарисованная стрелка может привести к неверной интерпретации чертежа, особенно в строительстве, машиностроении или электротехнике. Представьте, что на схеме трубопровода стрелка указывает в обратную сторону — это может означать неверное направление потока жидкости, что в реальности приведёт к аварии или перерасходу ресурсов.

В AutoCAD стрелки могут быть частью размерных линий, линий-выносок (leaders), обозначений направлений, сечений и даже маркировки узлов. Ключевое преимущество системы — автоматизация. Если вы используете встроенные стили, стрелка будет масштабироваться вместе с чертежом, сохраняя пропорции при печати на разных форматах. Это невозможно добиться при ручном рисовании, где каждый элемент приходится пересчитывать под новый масштаб.

Использование команды LEADER для быстрой стрелки

Самый быстрый способ добавить стрелку — команда LEADER. Она предназначена для создания линий-выносок с текстом и стрелкой на конце. Чтобы воспользоваться ею:

1. Введите в командной строке LEADER или выберите инструмент Annotation → Leader на панели «Аннотации».
2. Укажите начальную точку (где будет начало линии).
3. Укажите последующие точки, формируя ломаную линию (если нужно обойти препятствие).
4. Нажмите Enter, чтобы завершить линию — появится диалог создания текста.
5. Введите текст или нажмите Enter, чтобы оставить пустым.

По умолчанию AutoCAD использует стиль стрелки, заданный в Dimension Style Manager. Если вы хотите изменить тип стрелки — например, с закрытой на открытую — это делается не в процессе рисования, а заранее в настройках стиля.

Настройка стилей стрелок через Dimension Style Manager

Стрелки в AutoCAD — это не просто графические элементы, а компоненты стиля аннотаций. Чтобы получить контроль над формой, размером и поведением стрелок, нужно настроить их в Dimension Style Manager.

1. Введите команду DIMSTYLE или перейдите через меню: Annotate → Dimension Style.
2. Выберите существующий стиль или создайте новый, нажав New.
3. Перейдите на вкладку Symbols and Arrows.
4. В поле Arrowheads выберите тип стрелки: Closed filled, Open, Architectural tick, Dot и другие.
5. Установите размер стрелки — рекомендуется 2–3 мм для печати в масштабе 1:100.
6. При необходимости включите Equal arrow size для одинакового размера на обоих концах линии.
7. Нажмите OK и примените стиль к чертежу.

Теперь все новые размеры и выноски будут использовать вашу настроенную стрелку. Это особенно важно при работе в команде — все участники используют одинаковые стандарты.

Создание стрелки с помощью полилинии

Иногда требуется создать стрелку как самостоятельный объект — например, для обозначения направления вентиляции, потока электричества или движения транспорта. В таких случаях подойдёт команда POLYLINE с использованием ширины.

1. Введите POLYLINE или выберите инструмент Draw → Polyline.
2. Укажите начальную точку.
3. Укажите точку, где будет «тело» стрелки — это будет линия.
4. В командной строке введите W (Width), чтобы задать ширину начала и конца.
5. Укажите ширину начала (например, 0,5 мм), затем ширину конца — 0 мм. Это создаст эффект сужения к концу.
6. Укажите последнюю точку — вершину стрелки.
7. Завершите команду, нажав Enter.

Для более точной формы можно добавить две дополнительные линии от вершины в стороны, создав треугольник. Или используйте команду REGION для превращения стрелки в замкнутую область — это позволит заливать её цветом или использовать в атрибутах.

Использование готовых блоков и библиотек

Для частого использования стрелок одного типа — например, в схемах HVAC или электрических системах — лучше создать или загрузить готовые блоки. AutoCAD поддерживает библиотеки блоков в формате .dwg и .dws. Многие проектировщики используют:

— Библиотеки Autodesk Seek (бесплатные блоки);
— Стандартные библиотеки, поставляемые с AutoCAD Mechanical или Electrical;
— Внутренние архивы компании, собранные по ГОСТ.

Чтобы вставить блок:

1. Перейдите в меню Insert → Block.
2. Выберите файл с блоком стрелки или найдите его в списке доступных.
3. Укажите точку вставки, масштаб и угол поворота.
4. Нажмите OK.

Преимущество блоков — они сохраняют пропорции, легко масштабируются и могут содержать атрибуты (например, номер стрелки, направление, тип). Вы можете создать свой блок: нарисуйте стрелку, выделите её, введите команду BLOCK, задайте имя и точку вставки — и теперь она будет доступна в любой чертёж.

Частые ошибки и как их избежать

Даже опытные пользователи допускают типичные ошибки при создании стрелок. Вот основные из них:

• Неправильный масштаб стрелки — стрелка слишком мала или велика при печати. Решение: всегда настраивайте размер стрелки в Dimension Style под масштаб чертежа (1:100 → 2 мм, 1:50 → 3 мм).
• Использование линий вместо стилей — ручное рисование приводит к несоответствию в разных чертежах. Решение: используйте DIMSTYLE и MLEADER.
• Отсутствие слоёв — стрелки на слое «0» или на слое текста. Решение: создайте отдельный слой «ARROWS» с цветом 253 (светло-серый) и линейным типом Continuous.
• Неактуальные библиотеки — использование старых блоков, не соответствующих ГОСТ 2.303-68. Решение: проверяйте соответствие по стандарту перед вставкой.
• Забытые аннотативные свойства — стрелка не масштабируется при смене вида. Решение: включите опцию «Annotative» при создании стиля или блока.

Экспертное мнение: как работают профессионалы

Сергей Козлов, руководитель проектного отдела в «ТехноПроект», с 20 летним стажем в проектировании инженерных систем, делится своим подходом: «Я не рисую стрелки — я их подключаю. У меня есть шаблон проекта с преднастроенными стилями стрелок, слоями, блоками и даже предустановленными аннотациями. При открытии нового чертежа я просто загружаю этот шаблон — и все стрелки, размеры, выноски работают как часы. Это не лень — это системность.»

Он использует три ключевых правила:
— Все стрелки — только через стили, никогда вручную.
— Для схем — только блоки с атрибутами (например, “Направление: вентиляция”).
— Каждый проект начинается с проверки стилей через DIMSTYLE и MLSTYLE.

Такой подход позволяет команде из 10 человек работать над одним проектом без конфликтов в оформлении. «Когда вы видите чертёж — вы должны сразу понять: это профессионал или новичок. Стрелки — один из первых признаков», — говорит Сергей.

Вопросы и ответы

Заключение

Создание стрелки в AutoCAD — это не просто рисование линии с треугольником. Это инженерная задача, требующая понимания стандартов, системных настроек и долгосрочной согласованности в проекте. Неправильно оформленная стрелка может привести к ошибкам в производстве, строительстве или эксплуатации. Лучшая практика — использовать встроенные стили через Dimension Style Manager, создавать блоки для повторяющихся элементов и всегда работать с аннотативными объектами.

Каждая стрелка — это часть системы коммуникации. Она должна быть чёткой, масштабируемой и единообразной. Не экономьте время на ручном рисовании — инвестируйте его в настройку шаблонов. Однажды настроенные стили станут основой всех ваших чертежей, сэкономив сотни часов и предотвратив критические ошибки.

• Всегда используйте Dimension Style Manager для настройки стрелок, а не ручное рисование.
• Для частого применения создавайте и сохраняйте блоки с атрибутами.
• Следите за масштабом, слоями и аннотативностью — это ключ к корректной печати.
• Согласуйте стиль стрелок с ГОСТ или внутренними стандартами компании.
• Шаблоны (.dwt) с преднастроенными стилями — лучший способ ускорить работу команды.
