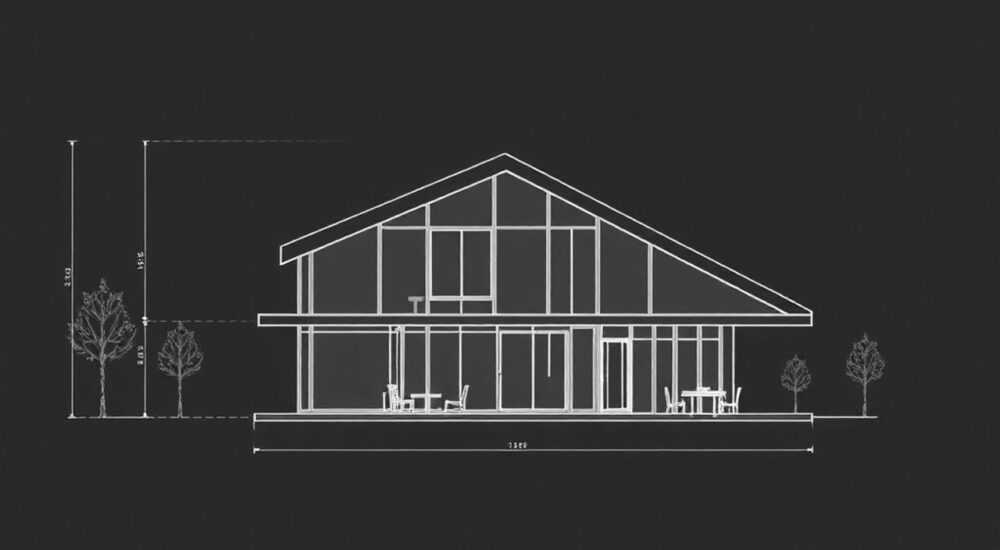

Как настроить в автокаде размеры

В настройке размеров в AutoCAD важно понимать, что корректное оформление чертежей напрямую влияет на их читаемость, соответствие стандартам и эффективность при передаче проекта заказчику или в производство. От правильных параметров размерных стилей зависит масштабируемость аннотаций, точность отображения и единообразие оформления всех чертежей в рамках одного проекта.

Основы работы с размерным стилем в AutoCAD

Размерный стиль в AutoCAD — это набор параметров, определяющих внешний вид и поведение размерных линий, текста, выносок, стрелок и других элементов. Он позволяет унифицировать оформление всех размеров на чертеже, независимо от их количества и сложности. Без правильно настроенного стиля даже самый точный чертёж будет выглядеть непрофессионально и может не пройти экспертизу.

Каждый новый чертёж в AutoCAD создаётся с использованием стиля по умолчанию — обычно это «Standard». Однако он редко соответствует требованиям конкретного проекта или национального стандарта. Поэтому первым шагом к качественному оформлению является создание собственного размерного стиля. Это можно сделать через панель управления «Аннотации» или с помощью команды DIMSTYLE.

Размерные стили хранятся в чертеже и могут быть экспортированы для использования в других файлах. Также их можно импортировать из сторонних шаблонов. Это особенно полезно в коллективной работе, когда необходимо обеспечить единый стиль оформления у всей команды проектировщиков.

Ключевые параметры размерных стилей: что нужно настроить

Чтобы размеры выглядели профессионально и соответствовали требованиям, необходимо настроить несколько групп параметров. Каждая из них отвечает за свою часть визуального представления.

Первая группа — линии и стрелки. Здесь задаются тип и размер стрелок (например, закрашенная головка, коса, точка), длина выносных линий, расстояние между ними и объектом, а также смещение от конечной точки. Важно, чтобы стрелки были чётко видны и не перекрывали другие элементы чертежа.

Вторая группа — текст размеров. Параметры включают шрифт, высоту, цвет, положение относительно размерной линии, выравнивание и формат числовых значений. Например, можно указать количество знаков после запятой, добавить префикс или суффикс (например, «Ø» для диаметров).

Третья группа — единицы измерения. Здесь выбирается тип единиц (десятичные, инженерные, архитектурные), масштаб размеров (если чертёж в миллиметрах, но размеры должны отображаться в метрах), и формат округления. Это критично при работе с разными системами координат и масштабами.

Четвёртая группа — основные настройки, включая масштаб аннотаций, который определяет, как размеры будут отображаться при разных масштабах вида. В современных версиях AutoCAD используется функция annotative (аннотационные) размеры, позволяющая автоматически подстраивать размеры под текущий масштаб листа.

Пошаговая настройка размеров в AutoCAD

Шаг 1: Открытие менеджера размерных стилей

• Введите в командной строке DIMSTYLE или перейдите на вкладку «Аннотации» → «Управление размерами» → «Стиль».
• Откроется диалоговое окно «Менеджер размерных стилей», где отображаются все доступные стили.
• Нажмите «Создать», чтобы задать новый стиль, или «Изменить», если хотите отредактировать существующий.

Шаг 2: Настройка линий и стрелок

1. В открывшемся окне выберите вкладку «Линии».
2. Установите тип размерной линии — сплошная.
3. На вкладке «Стрелки» выберите тип стрелки, например, «Закрашенная головка».
4. Задайте размер стрелки — обычно 2.5 мм для печати в масштабе 1:1.
5. Настройте выносные линии: включите «От показанного объекта» и установите смещение 1 мм.

Шаг 3: Настройка текста

• Перейдите на вкладку «Текст».
• Выберите шрифт: для ГОСТ подойдёт «GOST type A» или «Simplex».
• Задайте высоту текста — 2.5 мм (или 3.5 мм для крупных чертежей).
• Установите вертикальное и горизонтальное выравнивание: «По центру над размерной линией».
• Цвет текста — по умолчанию, либо задайте отдельно.

Шаг 4: Настройка единиц

• Вкладка «Первичные единицы».
• Выберите тип единиц — «Десятичные».
• Установите точность — 0.0 для миллиметров, 0.00 — при необходимости большей точности.
• При необходимости задайте масштаб размеров (например, 0.001, если модель в миллиметрах, а размеры нужны в метрах).
• Добавьте префиксы/суффиксы, если требуется (например, «мм» или «°»).

Шаг 5: Активация аннотационности

1. Во вкладке «Аннотации» отметьте галочку «Аннотационный».
2. Укажите масштабы, для которых будет доступен размер (например, 1:50, 1:100).
3. Нажмите «ОК» и сохраните стиль.
4. Сделайте новый стиль активным, нажав «Установить текущим».

Соответствие ГОСТ 2.307–68: как настроить размеры по стандарту

ГОСТ 2.307–68 регламентирует нанесение размеров и предельных отклонений на чертежах. Чтобы соответствовать этому стандарту, необходимо точно настроить параметры размерного стиля.

Согласно ГОСТу, размерные и выносные линии должны быть тонкими сплошными, стрелки — закрашенными, с острым углом. Длина стрелки — около 5 мм, но на практике при масштабировании используется пропорциональная величина. Выносные линии должны выходить за размерную на 1–3 мм.

Текст размера должен быть расположен над размерной линией, по возможности ближе к её середине. Шрифт — чертёжный, без засечек, высотой 3.5 или 5 мм. В AutoCAD это достигается выбором подходящего шрифта и установкой соответствующей высоты.

Также важно правильно обозначать диаметры, радиусы и углы. Для диаметров используется символ «Ø», который можно добавить как префикс. Радиус обозначается буквой «R». Углы указываются в градусах, минутах и секундах — в настройках единиц нужно выбрать угловой формат.

Распространённые ошибки и способы их устранения

Ошибка 1: Размеры слишком маленькие или размытые при печати

Это происходит, когда высота текста или стрелок задана в абсолютных единицах без учёта масштаба. Решение — использовать аннотационные размеры или корректировать масштаб аннотаций в зависимости от вида.

Ошибка 2: Размеры не соответствуют реальным значениям

Часто связано с неправильным масштабированием модели или блока. Проверьте, не вставлен ли блок с масштабом, отличным от 1:1. Также убедитесь, что в настройках единиц не задан масштабный множитель.

Ошибка 3: Текст перекрывает линии или объекты

AutoCAD позволяет задавать фоновый экран для текста. Включите опцию «Фон» во вкладке «Текст» и установите цвет фона, совпадающий с цветом фона чертежа. Это сделает текст читаемым без ручного перемещения.

Ошибка 4: Разные стили на одном чертеже

Это частая проблема в командах. Решение — централизованное управление стилями через шаблоны или использование инструментов вроде Autodesk Vault или AutoCAD Electrical для контроля стандартов.

Автоматизация и шаблоны: повышение эффективности

Ручная настройка размеров отнимает время, особенно при работе с десятками чертежей. Автоматизация — ключ к продуктивности.

Создайте шаблон .dwt с предустановленными стилями, слоями, шрифтами и размерными настройками. При создании нового чертежа выбирайте этот шаблон — всё будет готово к работе.

Используйте команды-макросы или LISP-рутину для быстрого применения стилей. Например, можно создать кнопку, которая автоматически меняет стиль всех размеров на активном виде.

Для больших проектов подойдут инструменты вроде AutoCAD Mechanical или AutoCAD Architecture, где есть встроенные библиотеки стандартов и автоматическое обновление размеров при изменении геометрии.

Экспертное мнение

Кроме того, эксперт отмечает важность проверки чертежей на соответствие стандартам перед сдачей. «Я рекомендую использовать команду CHECKSTANDARDS — она помогает выявить несоответствия в стилях, слоях и размерах. Это как spell-checker, но для чертежей.»

Вопросы и ответы

Заключение

Настройка размеров в AutoCAD — это не просто техническая операция, а важный этап подготовки качественного, профессионального чертежа. Правильно заданный размерный стиль обеспечивает соответствие стандартам, упрощает чтение и согласование проекта, а также экономит время при массовом оформлении.

• Всегда используйте отдельный размерный стиль вместо стандартного.
• Настройте стрелки, текст, единицы и масштаб аннотаций под ваш стандарт.
• Применяйте аннотационные размеры для работы с разными масштабами.
• Создавайте шаблоны .dwt для повторного использования настроек.
• Проверяйте чертежи на соответствие стилям перед финальной сдачей.
