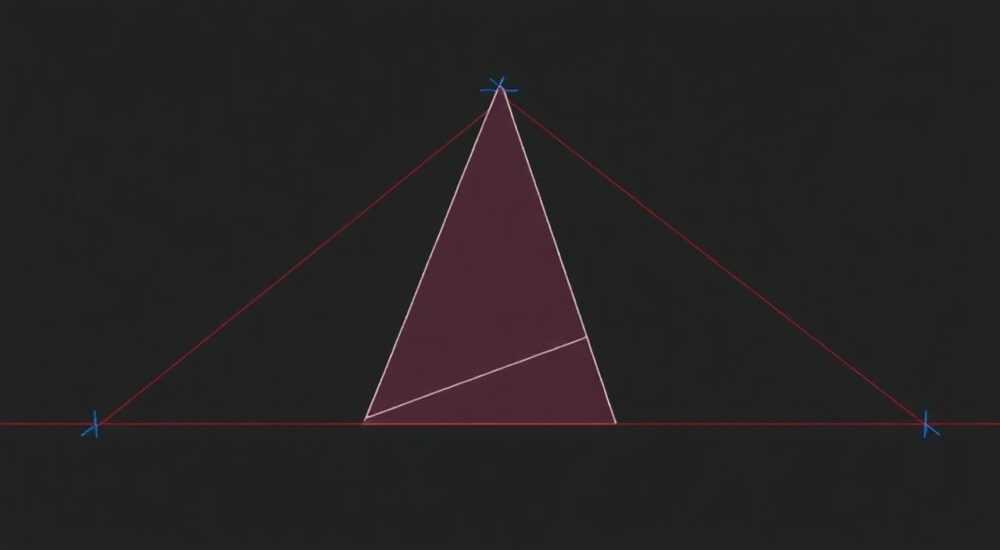

Как объединить полилинии в одну в автокаде

В AutoCAD объединение полилиний в одну — это стандартная операция, необходимая для упрощения чертежа, повышения точности и подготовки данных к последующей обработке. Основной инструмент для этого — команда ПОЛИОБЪЕДИНЕНИЕ (или JOIN), которая позволяет соединить отрезки, дуги и другие полилинии в единую непрерывную сущность при условии их геометрического совпадения по конечным точкам. Главное — убедиться, что объекты лежат на одной плоскости, имеют одинаковые координаты Z и не разделяются зазорами.

Соединение линий в единый контур особенно важно при работе с замкнутыми фигурами, таких как планы помещений, контуры участков или детали механизмов. Несвязанные элементы могут вызывать ошибки при штриховке, экспорте в BIM-системы или расчете площадей. В профессиональной практике правильно объединённые полилинии — это залог корректной работы с данными на всех этапах проектирования: от чертежа до 3D-моделирования и CAM-обработки. Современные версии AutoCAD (2024–2026) предлагают расширенные возможности автоматизации этого процесса, включая режим автоматического поиска стыкуемых объектов и задание допусков соединения.

Что такое полилиния в AutoCAD и зачем её объединять

Полилиния — это сложный объект AutoCAD, состоящий из одного или нескольких соединённых между собой сегментов: прямых линий и дуг. В отличие от отдельных линий и дуг, полилиния ведёт себя как единый элемент: её можно редактировать целиком, задавать общую толщину, цвет и тип линии. Это делает её идеальной для создания контуров, маршрутов, сечений и других протяжённых форм.

Объединение нескольких полилиний или отдельных линий в одну необходимо по нескольким причинам. Во-первых, это упрощает управление объектами — вместо десятков фрагментов вы работаете с одним. Во-вторых, многие команды AutoCAD, такие как ШТРИХОВКА, МАССИВ, ЭКСТРУЗИЯ, требуют замкнутого контура. Если полилиния разорвана, эти функции либо не сработают, либо дадут некорректный результат.

В строительном проектировании, например, объединённая полилиния может представлять периметр этажа, который затем используется для расчёта площади или генерации 3D-объёма. В машиностроении — это контур заготовки, передаваемый в CAM-систему. Ошибки на этапе соединения могут привести к серьёзным последствиям: неверным расчётам, браку на производстве или сбоям при импорте в Revit, Civil 3D или Fusion 360.

Как использовать команду ПОЛИОБЪЕДИНЕНИЕ (JOIN)

Команда ПОЛИОБЪЕДИНЕНИЕ (англ. JOIN) — основной способ объединения линейных объектов в AutoCAD. Она доступна с версии 2007 и значительно улучшена в последних релизах. Чтобы начать, введите в командной строке `ПОЛИОБЪЕДИНЕНИЕ` или `JOIN`, либо найдите её на вкладке «Главная» → панель «Редактирование» → кнопка «Объединить».

Процесс состоит из следующих шагов:

1. Вызовите команду JOIN.
2. Выберите первый объект — исходную полилинию, к которой будут присоединяться другие.
3. Выберите дополнительные объекты: отрезки, дуги, полилинии, которые должны быть соединены.
4. Нажмите Enter для завершения. Если объекты стыкуются, AutoCAD объединит их в одну полилинию.

Если концы не совпадают точно, AutoCAD предложит указать допуск. Это особенно полезно при работе с импортированными чертежами, где могут быть микроскопические зазоры из-за неточностей преобразования.

Распространённые ошибки и как их исправить

На практике пользователи часто сталкиваются с тем, что команда JOIN не работает, хотя визуально линии соединены. Причины могут быть следующими:

• Несовпадение Z-координат. Объекты могут находиться на разных уровнях по оси Z, даже если это не видно в плане. Решение: выделите все объекты, откройте палитру СВОЙСТВА (Ctrl+1) и установите Z = 0 для начала и конца.
• Микрозазоры между концами. Иногда разрыв составляет доли миллиметра. Используйте команду УЗОР (SNAP) или увеличьте масштаб, чтобы проверить стыки. Также можно применить команду ОБЪЕДИНЕНИЕ с допуском.
• Разные типы объектов. Например, сплайн нельзя напрямую объединить с полилинией. Сначала преобразуйте его: выберите сплайн, вызовите команду ПРЕОБРАЗОВАТЬСПЛАЙН (CONVERTSPLINE).
• Объекты не лежат на одной прямой или дуге. AutoCAD не объединит отрезок с дугой, если они не продолжают друг друга геометрически. Проверьте направление и угол.

Для диагностики можно воспользоваться командой ЛИСТ (LIST): она покажет координаты начальных и конечных точек каждого объекта. Сравните значения — они должны совпадать с точностью до допуска. Также полезна команда КОНТРОЛЬГРАНИЦ (BOUNDARY): она автоматически создаёт полилинию по замкнутому контуру, даже если есть небольшие разрывы.

Продвинутые методы объединения: PEDIT, скрипты, LISP

Помимо JOIN, в AutoCAD доступна команда РЕДПОЛИ (PEDIT), которая предлагает больше контроля над процессом. Вызовите её, выберите полилинию, затем выберите опцию «Добавить» (Add) и укажите объекты для включения. PEDIT также позволяет задать глобальный допуск и объединять объекты по слою.

Для массовой обработки подойдут автоматизированные решения:

• LISP-скрипты. Например, простой код на AutoLISP может автоматически объединять все полилинии в текущем чертеже:

  (command "_.join" "_multiple" (ssget "X" '((0 . "LINE,ARC,POLYLINE"))) "" "")

• AutoCAD Express Tools. Команда MULTICOMBINE (входит в дополнительные инструменты) объединяет объекты с автоматическим подбором допуска.
• Скрипты через Action Recorder. Запишите последовательность действий и примените её к другим чертежам.

В AutoCAD 2025–2026 появилась функция «Умное объединение» — при активации режима «Соединение» в настройках привязки, система сама предлагает объединить близкие концы при перемещении объектов.

Лучшие практики и советы по подготовке чертежа

Чтобы избежать проблем с объединением, соблюдайте следующие правила:

• Работайте в режиме ОРТО и ПРИВЯЗКА, чтобы линии точно стыковались.
• Используйте единые единицы измерения и масштаб во всём проекте.
• Перед началом объединения удалите дубликаты: команда УДАЛИТЬДУБЛИКАТЫ (OVERKILL) устраняет наложенные линии и точки.
• Проверяйте замкнутость: после объединения используйте команду СВОЙСТВА, чтобы убедиться, что полилиния имеет признак «замкнутая».

Если вы работаете с импортированными файлами DWG или DXF, выполните предварительную очистку:

1. Используйте команду АУДИТ (AUDIT) для проверки целостности.
2. Примените ОЧИСТИТЬ (PURGE), чтобы удалить неиспользуемые слои, стили и блоки.
3. Конвертируйте все линии и дуги в полилинии через PEDIT или JOIN.
4. Задайте общий слой и цвет для согласованности.

Экспертное мнение

Интервью с Дмитрием Федоровым, главным специалистом по CAD-автоматизации, 18 лет в строительном проектировании

— Почему так важно объединять полилинии?

«Несоединённые линии — это главная причина сбоев при автоматической генерации отчётов. Представьте: вы создаёте план этажа, и система не может определить площадь помещения, потому что стена разорвана на 10 сегментов. Это не просто неудобство — это риск ошибки в смете или проектной документации.»

— Какие инструменты вы рекомендуете?

«Для рутинных задач — стандартный JOIN с допуском 0.1. Для крупных проектов — написание LISP-скриптов или использование AutoCAD + Python через pyautocad. Также активно используем Civil 3D: он автоматически строит коридоры и границы на основе полилиний.»

— Есть ли подводные камни?

«Да. Самая частая ошибка — попытка объединить объекты с разными Z без предварительной коррекции. Также опасно чрезмерное использование допусков: при значении выше 1 мм система может объединить не те объекты, что приведёт к искажению геометрии.»

Вопросы и ответы

Заключение

Объединение полилиний в AutoCAD — это не просто техническая операция, а важнейший этап подготовки качественного чертежа. От того, насколько корректно выполнено соединение, зависят точность расчётов, совместимость с другими системами и общая надёжность проекта. Современные инструменты позволяют выполнять эту задачу быстро и надёжно, но требуют понимания геометрии, параметров объектов и логики работы AutoCAD.

• Команда JOIN — основной инструмент для объединения полилиний.
• Убедитесь, что концы объектов совпадают и Z-координаты равны.
• Используйте допуски при наличии микрозазоров, но не превышайте разумные пределы.
• Для автоматизации применяйте LISP, скрипты или Express Tools.
• Всегда проверяйте результат через команду СВОЙСТВА или ШТРИХОВКА.
