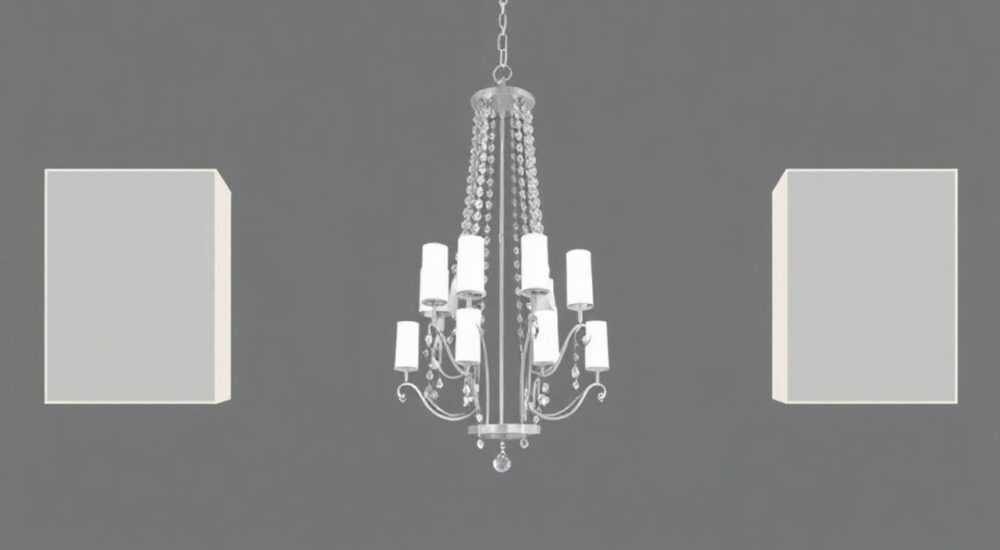

Как подключить люстру с двумя блоками

Подключение люстры с двумя блоками — задача, требующая внимательного подхода к электромонтажу. Такие светильники позволяют управлять разными группами ламп независимо: например, включать только центральную часть для экономии энергии или использовать полную яркость при необходимости. Успешная установка зависит от правильной распайки проводов, соответствия коммутации на выключателе и соблюдения мер безопасности.

Особенности люстр с двумя блоками

Люстра с двумя блоками — это светильник, в котором лампы разделены на две независимые группы. Обычно одна группа включает внешние плафоны, другая — центральные или более мощные источники света. Такое решение даёт гибкость в управлении освещением: можно создать фоновый свет вечером или включить всю мощность для уборки или приёма гостей.

Конструктивно такие люстры имеют три основных провода: фаза (L), ноль (N) и заземление (PE). При этом внутри корпуса находятся два отдельных вывода фазы — по одному на каждую группу ламп. Это позволяет подавать напряжение выборочно, в зависимости от положения клавиш на выключателе.

Управление осуществляется через двухклавишный выключатель, который разделяет одну входящую фазу на два независимых канала. Каждый канал подключается к своей группе ламп. Нулевой провод соединяется напрямую с обеими группами, так как он не прерывается.

Как определить группы ламп

Перед подключением важно понять, какие лампы относятся к первой, а какие — ко второй группе. Обычно производители маркируют провода или указывают это в инструкции. Если документация утеряна, можно воспользоваться мультиметром в режиме прозвонки.

Отключите питание и последовательно замыкайте контакты на патронах. По срабатыванию звукового сигнала мультиметра определяйте, какие лампы соединены в одну цепь. Маркируйте провода цветным скотчем или термоусадкой для удобства сборки.

Требования к электропроводке и оборудованию

Для безопасного и корректного подключения люстры с двумя блоками необходимо соблюсти ряд технических условий. Во-первых, в стене должен быть трёхжильный кабель, выходящий из потолка: фаза, ноль и заземление. Во-вторых, выключатель должен быть двухклавишным, с возможностью раздельного управления двумя линиями.

Старые дома часто имеют проводку с одной жилой — только фаза, а ноль приходит напрямую. В таких случаях придётся штробить стены или прокладывать кабель в кабель-канале. Это увеличивает стоимость работ, но обеспечивает соответствие современным нормам ПУЭ (Правил устройства электроустановок).

Необходимые инструменты

• Индикаторная отвёртка или мультиметр — для определения фазы;
• Кусачки и стриппер — для зачистки изоляции;
• Отвёртки (крестовые и плоские);
• Изолента или термоусадка — для дополнительной фиксации;
• Шуруповёрт — если требуется крепление к бетону.

Пошаговая инструкция по подключению

Подключение люстры с двумя блоками требует чёткого следования алгоритму. Отклонение даже на один шаг может привести к короткому замыканию или выходу светильника из строя. Работы проводятся только при отключенном автомате.

1. Отключите питание в щитке. Обесточьте комнату и проверьте отсутствие напряжения индикаторной отвёрткой.
2. Снимите старую люстру (если есть). Отверните крепления и аккуратно отсоедините провода.
3. Определите назначение проводов на потолке. Обычно: один — ноль (синий), два — фазы от выключателя (чёрные/серые), один — заземление (жёлто-зелёный). Протестируйте клавишами выключателя.
4. Разделите лампы на группы. Подключите первую группу к одному фазовому проводу, вторую — ко второму. Ноль — общий.
5. Подключите провода. Используйте клеммники: фазу от выключателя к соответствующей группе, ноль — к общей шине, заземление — к корпусу люстры.
6. Закрепите люстру. Убедитесь, что все соединения надёжны, а провода не пережаты.
7. Включите питание и протестируйте. Проверьте работу каждой клавиши.

Пример подключения (по проводам)

Представьте, что на потолке:

• Синий — ноль (N);
• Чёрный — фаза от первой клавиши (L1);
• Коричневый — фаза от второй клавиши (L2);
• Жёлто-зелёный — заземление (PE).

На люстре:

• Группа 1: белый фазный провод;
• Группа 2: серый фазный провод;
• Общий синий — ноль;
• Жёлто-зелёный — заземление.

Соединения:

• Чёрный (L1) → белый (группа 1);
• Коричневый (L2) → серый (группа 2);
• Синий (N) → синий (общий ноль);
• Жёлто-зелёный (PE) → жёлто-зелёный (корпус).

Распространённые ошибки и как их избежать

Даже опытные домашние мастера допускают типичные ошибки при подключении люстр с двумя блоками. Наиболее частая — перепутывание фазы и нуля на потолке. Это происходит, когда выключатель разрывает не фазу, а ноль, что противоречит ПУЭ и создаёт опасность поражения током.

Ещё одна ошибка — объединение двух фазных проводов от выключателя. Это приводит к тому, что обе группы ламп включаются одновременно, независимо от положения клавиш. Причина — неправильная коммутация в распределительной коробке.

Таблица ошибок и решений

Экспертное мнение

По её словам, около 30% вызовов электриков связаны с неправильным подключением светильников. «Люди пытаются сэкономить на специалисте, но потом платят вдвое — за устранение последствий», — добавляет она.

Современные решения, такие как смарт-выключатели и Wi-Fi-люстры, тоже поддерживают двухблочное управление. Например, модели от Xiaomi или Aqara позволяют программировать сценарии: «вечерний свет» — включается только первая группа, «полная яркость» — обе. Это удобно, но требует стабильного интернета и знаний в настройке приложений.

Вопросы и ответы

Заключение

Подключение люстры с двумя блоками — это возможность получить гибкое и эффективное освещение. Главное — соблюдать правила электробезопасности, правильно определить провода и использовать качественные соединения. Двухклавишный выключатель становится ключевым элементом системы, позволяя управлять светом по сценариям.

• Разделите лампы на две группы и подключите к разным фазам.
• Убедитесь, что выключатель двухклавишный и разрывает фазу.
• Используйте клеммники WAGO для надёжного соединения.
• Проверяйте провода перед подключением — не полагайтесь только на цвет.
• Подключайте заземление к металлическому корпусу люстры.
