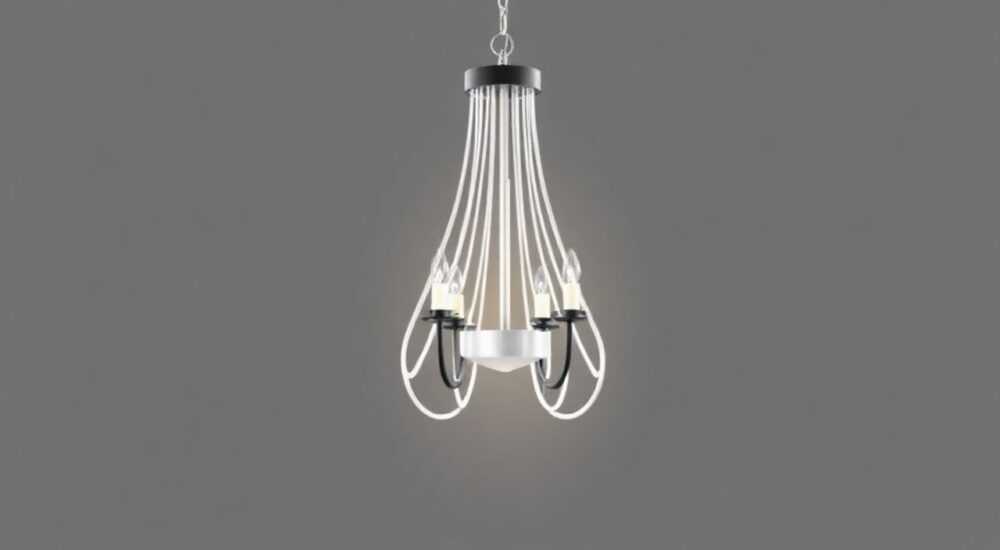

Как работает люстра 2 белых и 2 черных провода

Когда вы открываете коробку с новой люстрой и видите два белых и два черных провода, возникает естественное замешательство: как правильно их соединить? Неужели это так сложно? На самом деле, схема подключения люстры с четырьмя проводами — одна из самых распространённых в современных жилых помещениях. Она позволяет управлять светом по разным сценариям: включать половину ламп, все сразу или по группам. Главное — не пугаться, а разобраться в логике. Правильное подключение обеспечит безопасность, долговечность работы осветительного прибора и комфорт в использовании.

Почему в люстре четыре провода — два белых и два черных?

Современные люстры часто оснащаются двумя независимыми группами ламп — это позволяет создавать гибкую атмосферу освещения: например, включать только мягкое фоновое световое пятно для чтения, а при приёме гостей — всю мощность. Такая функциональность реализуется за счёт двух отдельных электрических цепей внутри светильника. Каждая цепь имеет свою фазу (черный провод) и нейтраль (белый провод). Это не ошибка, а продуманная конструкция.

В отличие от простых моделей с одним проводом фазы и одним нуля, четырёхпроводная схема требует двухклавишного выключателя. Каждая клавиша управляет своей группой ламп. Если вы подключите такую люстру к одноклавишному выключателю — обе группы будут включаться одновременно, и вы потеряете преимущества многоуровневого освещения. Важно понимать: белые провода — это не «земля», а именно ноль. Земля в бытовых люстрах обычно отсутствует, если корпус не металлический и не требует заземления.

Как определить, какой провод за что отвечает?

Перед тем как подключать люстру, необходимо точно определить назначение каждого провода. Даже если вы видите чёткую цветовую маркировку — белый и чёрный — это не гарантирует, что внутри светильника они не перепутаны производителем. Особенно это касается китайских брендов, где стандарты не всегда соблюдаются.

Для идентификации используйте мультиметр в режиме прозвонки или напряжения. Отключите электропитание в щитке. Разъедините провода в люстре — они должны быть свободны. Затем включите питание и осторожно, изолированными инструментами, проверьте, какой из проводов на потолке находится под напряжением (фаза). Обычно это чёрный или коричневый провод. Два других — ноль и, возможно, земля. Но в вашем случае — два белых и два чёрных — значит, на потолке тоже должно быть четыре провода: два фазных (часто один чёрный, другой синий или красный) и два нулевых (белые или серые).

Внутри люстры:
— Каждая пара (чёрный + белый) — это отдельная группа ламп.
— Белые провода соединяются вместе — это общий ноль.
— Черные провода остаются раздельными — это две отдельные фазы.

Пошаговая инструкция: как подключить люстру правильно

Подключение люстры с двумя белыми и двумя черными проводами — задача, которую можно выполнить самостоятельно, если соблюдать последовательность. Ниже — чёткий алгоритм:

1. Отключите автомат на щитке, отвечающий за освещение. Убедитесь, что питание отсутствует с помощью индикаторной отвёртки.
2. Снимите старую люстру (если есть) и осмотрите потолочные провода. Их должно быть три или четыре: два фазных (чаще всего чёрный и красный/коричневый) и два нулевых (белые или серые). Если проводов три — один из фазных может быть объединён.
3. На люстре найдите клеммную колодку. Там вы увидите четыре отдельных контакта: два с маркировкой L (фаза) и два с N (ноль). Иногда они объединены в пары: один L1, один L2, один N1, один N2.
4. Соедините оба белых провода от люстры с двумя белыми (или серыми) проводами на потолке. Используйте клеммы WAGO или изолируйте скрутку термоусадкой и изолентой.
5. Черные провода от люстры подключите к двум фазным проводам на потолке. Если на потолке только один фазный провод — вам нужен двухклавишный выключатель, и один из проводов люстры остаётся не подключённым (это ошибка).
6. Закрепите люстру на крепёжной планке, аккуратно уложите провода в корпус и закройте декоративной крышкой.
7. Включите автомат и протестируйте работу: сначала включите одну клавишу выключателя — должна загореться одна группа ламп. Затем вторую — вторая группа. Обе — все лампы.

Частые ошибки и как их избежать

Даже опытные домашние мастера допускают типичные ошибки при подключении люстры с четырьмя проводами. Вот основные из них:

• Соединение всех проводов вместе. Некоторые считают, что «всё белое — это ноль, всё чёрное — фаза». Это опасно: если объединить все чёрные провода, вы создадите короткое замыкание между двумя фазами, если они идут от разных клавиш выключателя.
• Игнорирование двухклавишного выключателя. Если вы подключаете люстру с двумя фазами к одноклавишному выключателю — вы теряете функциональность. Одна из групп ламп будет работать, вторая — нет, или обе включатся одновременно, что не соответствует замыслу.
• Неправильная изоляция. Скрутка проводов без клемм или термоусадки — главная причина перегрева и возгорания. Всегда используйте качественные клеммы WAGO 222-413 или аналоги.
• Пропуск заземления. Если люстра имеет металлический корпус, а в потолке есть желто-зелёный провод — его нужно подключить к корпусу. Пропуск этого шага — нарушение ПУЭ.

Представьте, что вы включаете свет в гостиной, а одна половина люстры не горит — это не только неудобно, но и указывает на ошибку в подключении. Часто такие случаи происходят из-за спешки и отсутствия проверки мультиметром. Не экономьте на безопасности.

Подключение через двухклавишный выключатель — как это работает?

Двухклавишный выключатель — ключевой элемент в схеме с четырьмя проводами. Он не просто включает свет — он разделяет нагрузку. Каждая клавиша замыкает свою фазу. Когда вы нажимаете левую клавишу, замыкается цепь от фазы к первой группе ламп (черный провод №1). Когда нажимаете правую — замыкается вторая цепь (черный провод №2). Ноль идёт на обе группы напрямую — он общий.

Это означает, что вы можете:
— Включить только мягкое освещение (например, 2 лампы на 40 Вт);
— Включить только яркое освещение (2 лампы на 100 Вт);
— Включить всё сразу — для вечеринки или уборки.

Если в вашем доме установлен одноклавишный выключатель — вы можете либо заменить его на двухклавишный (рекомендуется), либо соединить оба черных провода люстры в один и подключить к одному фазному проводу. Но тогда вы потеряете возможность управлять группами отдельно.

Экспертное мнение: что скажет электрик с 20-летним стажем?

Сергей рекомендует всегда делать фото до разборки старой люстры — это помогает восстановить схему, если вы забыли, как было подключено. Также он подчёркивает: современные LED-люстры чувствительны к перепадам напряжения. Если в доме старая проводка, стоит установить стабилизатор или хотя бы защиту от импульсных помех.

Часто задаваемые вопросы и ответы

• Можно ли подключить люстру с двумя черными и двумя белыми проводами к одноклавишному выключателю? Да, можно — но тогда обе группы ламп будут включаться одновременно. Для этого просто соедините оба черных провода люстры вместе и подключите к одному фазному проводу на потолке. Белые провода — к нулю. Однако вы потеряете функцию выбора уровня освещения.
• Почему один из черных проводов не работает? Скорее всего, он подключён к фазе, которая не идёт от выключателя. Проверьте, есть ли напряжение на этом проводе при включённой клавише. Если нет — возможно, выключатель неисправен или провод повреждён. Также возможно, что в люстре перегорела группа ламп.
• Что делать, если на потолке только три провода? Это стандартная ситуация. Два из них — фазы (разного цвета), один — ноль. Соедините оба белых провода люстры с нулём. Два чёрных — с двумя фазами. Если фазы одного цвета — определите их с помощью мультиметра. Если вы не уверены — не рискуйте.
• Можно ли использовать этот тип люстры в ванной? Да, если она имеет защиту не ниже IP44 и подключена через УЗО. Влажные помещения требуют особой осторожности. Никогда не подключайте люстру без заземления, если корпус металлический.
• Почему после подключения свет мигает? Причина — плохой контакт, перегрев в клемме или несовместимость с диммером. Если вы используете LED-лампы — убедитесь, что они совместимы с вашим выключателем. Многие диммеры не работают с дешёвыми LED-лампами, вызывая мерцание.

Заключение

Подключение люстры с двумя белыми и двумя черными проводами — это не сложный электромонтаж, а логичная система управления освещением. Главное — не торопиться, не полагаться на цвета, а действовать по схеме: белый к белому, черный к черному, но раздельно. Использование двухклавишного выключателя превращает обычную люстру в многофункциональный элемент интерьера, позволяя создавать атмосферу под настроение — от уютного вечернего света до яркого освещения для уборки.

Соблюдение правил безопасности, проверка мультиметром и правильная изоляция — это не формальности, а залог долгой и безопасной работы. Не стоит экономить на качественных клеммах или пропускать заземление, даже если «всё раньше работало». Электричество не прощает оплошностей.

• Белые провода — это ноль, черные — фаза для двух отдельных групп ламп.
• Обязательно используйте двухклавишный выключатель для полноценного управления.
• Никогда не соединяйте все черные провода вместе — это вызовет короткое замыкание.
• Всегда проверяйте провода мультиметром, даже если цвета совпадают с ожидаемыми.
• Заземление необходимо, если корпус металлический — игнорирование этого правила нарушает ПУЭ.
