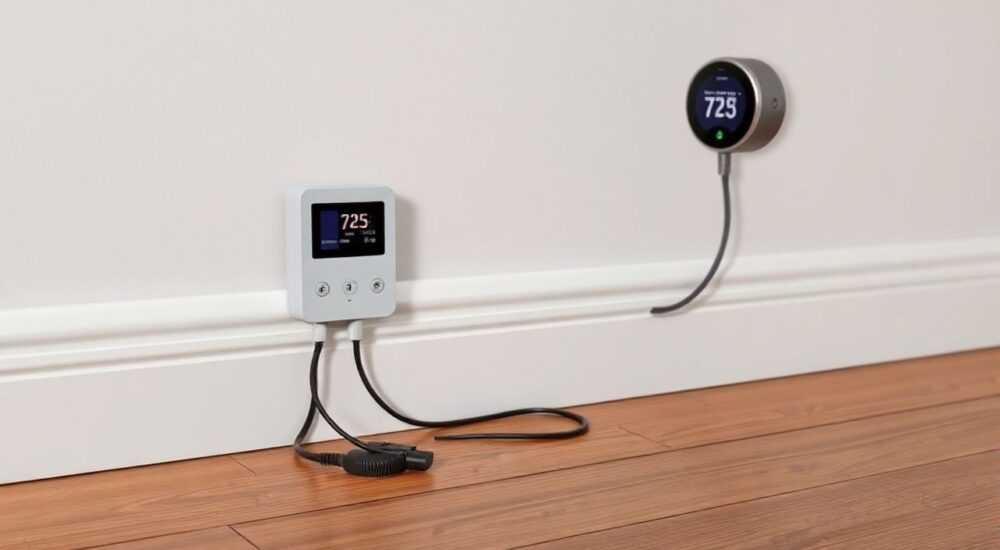

Как подключить терморегулятор к электрическому теплому полу

Подключение терморегулятора к электрическому теплому полу — важный этап монтажа системы обогрева, от которого напрямую зависит её эффективность, безопасность и долговечность. Правильная установка позволяет не только поддерживать комфортную температуру в помещении, но и значительно сократить расходы на электроэнергию. Главное — соблюдать схему подключения, использовать качественные материалы и учитывать особенности выбранного типа нагревательного кабеля или матов.

Как выбрать подходящий терморегулятор для тёплого пола

Выбор терморегулятора — первый и один из самых ответственных шагов. От этого устройства зависит точность контроля температуры, энергопотребление и удобство эксплуатации. Современные модели бывают механическими, электронными и программируемыми. Механические регуляторы просты в использовании, но менее точны. Электронные обеспечивают более стабильную работу, а программируемые позволяют задавать расписание нагрева, что особенно выгодно в домах с постоянным проживанием.

При выборе важно учитывать мощность нагревательного контура. Терморегулятор должен выдерживать нагрузку, превышающую общую мощность тёплого пола на 15–20%. Например, если система потребляет 1,8 кВт, выбирайте модель на 2,2–2,5 кВт. Также обратите внимание на тип управления: сенсорные, кнопочные или поворотные ручки — каждый вариант имеет свои плюсы и минусы.

Критерии выбора

• Нагрузочная способность: определяется по максимальной мощности, которую может коммутировать устройство (обычно 16 А или до 3,5 кВт).
• Тип датчика: большинство терморегуляторов работают с внешним датчиком температуры пола, но есть модели с внутренним датчиком воздуха.
• Функциональность: наличие таймера, Wi-Fi-управления, антизамерзания, режима «отпуск».
• Степень защиты: для ванных комнат и кухонь рекомендуются модели с IP44 и выше.

Подготовка к монтажу: инструменты, материалы и требования к помещению

Перед началом работ необходимо подготовить всё необходимое. Во-первых, убедитесь, что чистовой пол ещё не уложен — подключение выполняется до заливки стяжки или укладки плитки. Во-вторых, проверьте состояние электропроводки: она должна быть рассчитана на дополнительную нагрузку. Рекомендуется выделить отдельную линию от щитка с автоматом и УЗО.

Из инструментов понадобятся: перфоратор, штроборез, отвёртки, мультиметр, изолента, клеммы WAGO или гильзы, коробка подрозетника, гофрированная труба для датчика. Также нужно заранее определиться с местом установки терморегулятора — обычно это стена на высоте 80–100 см от пола, недалеко от входа в помещение.

Требования к электропроводке

• Сечение провода: для нагрузки до 3 кВт — не менее 2,5 мм² (медь);
• Обязательное наличие УЗО с током утечки 30 мА;
• Автоматический выключатель на 16 А;
• Отдельная линия от распределительного щита.

Схема подключения терморегулятора к электрическому тёплому полу

Стандартная схема подключения включает три основных участка: питание от щитка, подключение нагревательного кабеля и монтаж датчика температуры. На корпусе терморегулятора всегда указаны контакты: L (фаза), N (ноль), L1 (нагрузка), T (датчик). Подключение выполняется в следующем порядке:

1. Подключите фазу (L) и ноль (N) от щитка к соответствующим клеммам терморегулятора.
2. От клеммы L1 подключите фазу к нагревательному кабелю.
3. Нулевой провод от кабеля соединяется напрямую с нулевой шиной (минуя терморегулятор).
4. Датчик температуры подключается к клеммам T1 и T2 (полярность не важна).

Монтаж датчика температуры: нюансы и ошибки

Датчик температуры — «глаз» системы, от его правильной установки зависит точность работы всего терморегулятора. Его монтируют в гофрированную трубу диаметром 16 мм, которая укладывается в стяжку на расстоянии 50–70 см от стены и параллельно нагревательному кабелю. Конец трубы заглушают, чтобы в неё не попала влага или раствор.

Укладывать датчик нужно до заливки стяжки. Трубу фиксируют к армирующей сетке, а свободный конец выводят к месту установки терморегулятора. После застывания стяжки датчик аккуратно протягивают внутрь трубы и подключают к терморегулятору.

Типичные ошибки при монтаже датчика

• Установка слишком близко к стене — датчик будет измерять температуру стены, а не пола.
• Отсутствие гофры — при повреждении датчика его невозможно будет заменить без вскрытия стяжки.
• Повреждение провода датчика при укладке — приводит к некорректным показаниям.
• Неплотная заглушка трубы — влага попадает внутрь и вызывает коррозию.

Тестирование и запуск системы: как избежать повреждений

После завершения всех подключений необходимо провести комплексную проверку. Сначала визуально осмотрите все соединения, убедитесь в надёжности изоляции. Затем мультиметром проверьте сопротивление нагревательного кабеля и датчика. Только после этого можно включать автомат и подавать напряжение.

Первый запуск выполняйте при выключенном режиме нагрева. Включите терморегулятор и убедитесь, что он видит датчик и отображает текущую температуру. Затем установите температуру выше текущей на 5–7 °C и проследите, включился ли контур. Через 10–15 минут проверьте, нагревается ли пол.

Чек-лист перед запуском

• Проверено сопротивление кабеля и изоляция;
• Установлено УЗО и автомат;
• Датчик подключён и работает;
• Гофра датчика заглушена;
• Прошло не менее 28 дней после заливки стяжки.

Частые ошибки при подключении и как их избежать

Несмотря на кажущуюся простоту, подключение терморегулятора часто сопровождается ошибками. Одна из самых распространённых — подключение нагревательного кабеля напрямую, минуя терморегулятор. Это приводит к постоянному нагреву и перерасходу энергии. Другая ошибка — неправильная полярность при подключении датчика, хотя многие модели нечувствительны к этому.

Также часто игнорируют необходимость УЗО. Без него система становится потенциально опасной. Даже при исправной изоляции возможны утечки тока, особенно во влажных помещениях. Ещё одна проблема — использование слишком тонкого провода, который греется под нагрузкой.

Экспертное мнение

По словам эксперта, лучшие результаты дают системы с двойным контролем — по температуре пола и воздуха. Такие терморегуляторы автоматически снижают нагрев, когда в помещении уже тепло, даже если пол ещё не достиг нужной температуры. Это особенно актуально для помещений с большими окнами или плохой теплоизоляцией.

Вопросы и ответы

Заключение

Подключение терморегулятора к электрическому тёплому полу — процесс, требующий внимания к деталям, знания электротехники и соблюдения норм безопасности. От качества монтажа зависит не только комфорт, но и срок службы всей системы. Использование качественных материалов, правильная схема подключения и обязательная установка УЗО — ключевые факторы успеха.

• Выбирайте терморегулятор с запасом по мощности и нужным функционалом.
• Монтируйте датчик температуры в гофрированной трубе для возможности замены.
• Обязательно используйте УЗО и отдельную линию питания.
• Проверяйте сопротивление кабеля и изоляцию перед подключением.
• Первый запуск — не ранее чем через 28 дней после заливки стяжки.
