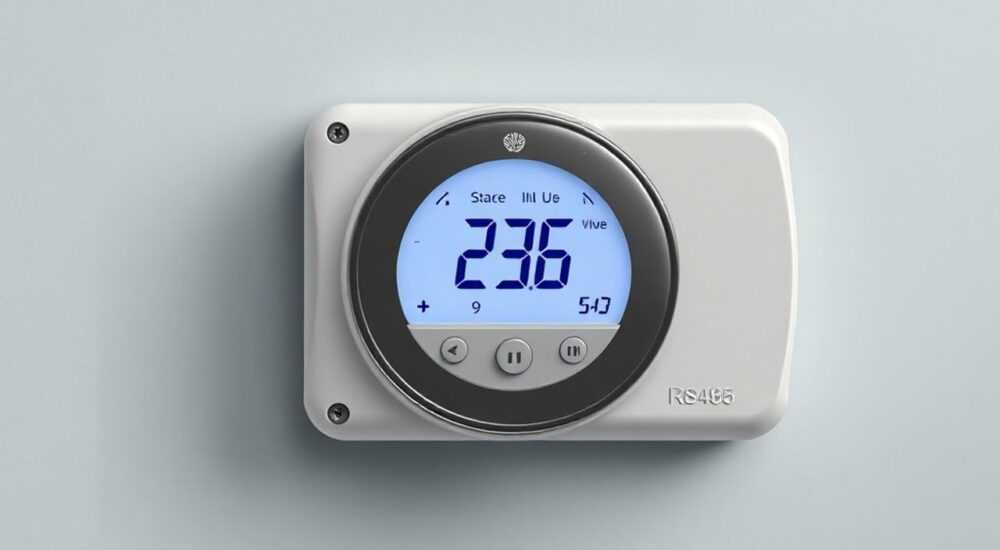

Терморегулятор rs485

Терморегулятор с интерфейсом RS485 — это устройство для точного контроля температуры в системах отопления, вентиляции и кондиционирования, оснащённое промышленным протоколом связи Modbus RTU. Благодаря подключению по шине RS485 такие терморегуляторы позволяют объединять десятки приборов в единую сеть, обеспечивая централизованное управление и мониторинг с пульта или SCADA-системы. Это особенно важно в крупных зданиях, промышленных объектах и умных домах.

Терморегулятор с интерфейсом RS485 позволяет интегрировать устройства в промышленные сети автоматизации через протокол Modbus. Выбирайте модели с поддержкой Modbus RTU, защитой от помех и возможностью каскадного подключения до 32 узлов на одну линию.

Содержание статьи:

Что такое терморегулятор RS485
Принцип работы и устройство
Структура типичного запроса Modbus RTU
Преимущества сети RS485
Как подключить терморегулятор по RS485
Распространённые ошибки при подключении
Основные ошибки и как их избежать
Чек-лист перед запуском сети
Сравнение с другими протоколами
Экспертное мнение
Вопросы и ответы
Заключение

Что такое терморегулятор RS485

Терморегулятор с интерфейсом RS485 — это цифровое устройство, предназначенное для управления нагревательными или охлаждающими системами с возможностью передачи данных по двухпроводной последовательной шине. В отличие от обычных термостатов, работающих автономно, модели с RS485 интегрируются в системы диспетчеризации, что позволяет собирать данные о температуре, статусе реле и потреблении энергии в реальном времени.

Такие устройства широко применяются в многоквартирных домах, офисных комплексах, складах и производственных помещениях. Они могут управлять электрическими теплыми полами, радиаторами, калориферами и другим климатическим оборудованием. Основная особенность — возможность масштабирования: на одной линии может работать до 32 устройств (при использовании повторителей — ещё больше).

Интерфейс RS485 реализуется по стандарту TIA/EIA-485-A, который определяет электрические характеристики дифференциальной передачи сигналов. Это делает соединение устойчивым к электромагнитным помехам и позволяет использовать кабели длиной до 1200 метров при скорости 100 кбит/с. Для терморегуляторов это критически важно, так как они часто устанавливаются в условиях повышенного уровня шума.

Полезно знать: RS485 — это физический уровень передачи данных. Сам по себе он не определяет формат сообщений. Для обмена данными между терморегуляторами и контроллером чаще всего используется протокол Modbus RTU.

Принцип работы и устройство

Терморегулятор RS485 состоит из нескольких ключевых компонентов: микроконтроллера, датчика температуры (внутреннего или внешнего), силового реле или твердотельного переключателя, интерфейса RS485 и блока питания. Микроконтроллер обрабатывает показания датчика, сравнивает их с заданным значением и при необходимости включает нагрузку.

Связь по RS485 организована по принципу master-slave. Один главный контроллер (master) опрашивает подчинённые устройства (slaves) по их уникальным адресам. Каждый терморегулятор имеет настройку адреса (обычно через DIP-переключатели или программно) и скорость обмена (9600, 19200, 38400 бод). Данные передаются в формате Modbus RTU: CRC-контроль, 8 бит данных, один стоп-бит, без чётности.

Когда контроллер запрашивает температуру в помещении №5, он отправляет команду типа «05 03 00 00 00 01 85 C4», где 05 — адрес терморегулятора, 03 — функция чтения регистров, а CRC обеспечивает целостность. Устройство с адресом 5 отвечает, например, «05 03 02 00 C8 B8 7A», где 00 C8 — это 200, то есть 20.0 °C. Такой обмен происходит за доли секунды.

Структура типичного запроса Modbus RTU

Адрес устройства: от 1 до 247, определяет, какой slave должен ответить.
Код функции: 03 (чтение регистров), 06 (запись регистра), 16 (запись нескольких регистров).
Адрес регистра: указывает, какие данные запрашиваются (например, 0x0000 — текущая температура).
Длина данных: количество регистров для чтения или записи.
CRC: циклический контроль, проверяет корректность передачи.

«Modbus RTU — это “рабочая лошадка” промышленной автоматизации. Он прост, надёжен и поддерживается почти всеми SCADA-системами: от WinCC до OpenPLC.» — Алексей Медведев, инженер АСУ ТП, 12 лет опыта

Преимущества сети RS485

Главное преимущество RS485 перед другими интерфейсами — устойчивость к помехам и возможность длинных линий. В отличие от RS232, который ограничен 15 метрами, RS485 работает на расстоянии до 1,2 км. Это делает его идеальным для распределённых систем, где терморегуляторы установлены в разных крыльях здания.

Ещё одно преимущество — многоточечная архитектура. В одной сети может быть до 32 устройств без повторителей (до 256 — с активными репитерами). Все они подключаются параллельно к двум проводам: A (Data+) и B (Data–). Это снижает стоимость монтажа и упрощает обслуживание.

RS485 также обеспечивает высокую помехозащищённость за счёт дифференциальной передачи. Сигнал передаётся как разница напряжений между двумя линиями, а не относительно общего провода. Это позволяет подавлять синфазные помехи, которые возникают от двигателей, трансформаторов и частотных преобразователей.

Параметр	RS485	RS232	Wi-Fi
Максимальное расстояние	1200 м	15 м	30–100 м (в помещении)
Количество устройств	32 (до 256 с повторителями)	2 (точка-точка)	Ограничено роутером
Помехозащищённость	Высокая	Низкая	Средняя (зависит от эфира)
Скорость передачи	100 кбит/с (на макс. длине)	115,2 кбит/с	От 1 Мбит/с
Требования к кабелю	Витая пара с экраном (например, FTP)	Экранированный кабель	Не требуется

Полезно знать: При прокладке кабеля RS485 обязательно используйте экранированную витую пару. Экран нужно заземлять только с одной стороны, чтобы избежать паразитных токов.

Как подключить терморегулятор по RS485

Подключение требует внимания к деталям. Несоблюдение правил может привести к потере связи, «зависанию» сети или повреждению интерфейсов. Ниже — пошаговая инструкция для корректного монтажа.

Выберите подходящий кабель: используйте экранированную витую пару (например, КСПВ 2x2x0.5 или аналог). Не применяйте телефонный кабель или ПВС — они не обеспечивают нужной помехозащиты.
Подключите устройства параллельно: все терморегуляторы подключаются к одной шине A и B. Не используйте «звезду» — только «шину» или «дерево» с короткими ответвлениями.
Установите терминаторы: на обоих концах линии подключите терминирующие резисторы 120 Ом между A и B. Это предотвращает отражение сигнала.
Настройте адреса и скорость: каждому терморегулятору присвойте уникальный адрес (1–247) и установите одинаковую скорость (например, 9600 бод).
Подключите к контроллеру: используйте USB-RS485 конвертер или встроенный порт в ПЛК. Убедитесь, что драйвер установлен и порт распознаётся.
Протестируйте связь: с помощью программы типа QModMaster или ModScan проверьте опрос устройств.

Распространённые ошибки при подключении

Нет терминаторов: вызывает потерю пакетов на скоростях выше 19200 бод.
Заземление экрана с двух сторон: создаёт контуры заземления и наводки.
Смешанные скорости: одно устройство на 9600, другое на 19200 — сеть не работает.
Отсутствие гальванической развязки: при пробое напряжения на одном устройстве могут выйти из строя все.

«Перед запуском сети RS485 всегда проверяйте целостность линии мультиметром: сопротивление между A и B на концах должно быть около 60 Ом (два параллельных 120 Ом).» — Ирина Соколова, технический специалист по АСУ ТП

Основные ошибки и как их избежать

Даже опытные монтажники допускают типовые ошибки, которые приводят к нестабильной работе сети. Знание этих проблем поможет сэкономить время и деньги.

Первая ошибка — использование недостаточного сечения кабеля. При длине линии более 500 метров падение напряжения может достигать 2–3 В, что ниже порога срабатывания интерфейса. Решение — увеличить сечение жилы до 0,75 мм² или использовать отдельное питание для каждого устройства.

Вторая ошибка — игнорирование гальванической развязки. Если один терморегулятор получит высокое напряжение (например, при КЗ), оно может распространиться по всей шине. Используйте изолированные конвертеры или терморегуляторы с опторазвязкой.

Третья ошибка — неправильная настройка протокола. Например, выбор чётности «Even» вместо «None» или неверного количества стоп-битов. Все устройства должны иметь одинаковые параметры: 8N1 (8 бит данных, нет чётности, 1 стоп-бит).

Чек-лист перед запуском сети

✅ Все устройства имеют уникальные адреса
✅ Одинаковая скорость и параметры обмена (8N1)
✅ Установлены терминаторы на концах линии
✅ Экран кабеля заземлён только в одной точке
✅ Проверено сопротивление между A и B (60 Ом)
✅ Используется витая пара с экраном
✅ Нагрузка на реле не превышает допустимую

Полезно знать: Если связь нестабильна, попробуйте снизить скорость до 9600 бод. Часто это решает проблемы на длинных линиях.

Сравнение с другими протоколами

RS485 часто путают с Wi-Fi, Bluetooth или KNX, но у каждого стандарта свои ниши. Ниже — сравнение по ключевым параметрам.

Критерий	RS485 (Modbus)	KNX	Wi-Fi (MQTT)	Zigbee
Надёжность	Очень высокая	Высокая	Средняя	Средняя
Стоимость монтажа	Средняя	Высокая	Низкая	Низкая
Энергопотребление	Среднее	Среднее	Высокое	Низкое
Масштабируемость	Высокая (до 256 узлов)	Очень высокая (до 57 000)	Ограниченная (роутер)	Средняя (до 200)
Сложность настройки	Средняя	Высокая	Низкая	Низкая
Применение	Промышленность, HVAC	Умный дом, бизнес-центры	Бытовые решения	Бытовые датчики

RS485 остаётся лучшим выбором для промышленных и коммерческих объектов благодаря своей надёжности и совместимости. KNX — более сложная и дорогая система, но она предлагает глубокую интеграцию всех систем здания. Wi-Fi и Zigbee удобны для быстрого развёртывания, но менее устойчивы к помехам.

Экспертное мнение

«За последние 5 лет мы внедрили более 40 систем отопления с терморегуляторами на RS485. Главный вывод: не экономьте на кабеле и терминаторах. Лучше потратить на 10% больше на монтаж, чем потом тратить недели на поиск помех. Также рекомендую выбирать устройства с поддержкой Modbus TCP через шлюз — это будущее масштабируемых систем.» — Дмитрий Кузнецов, руководитель отдела автоматизации, ООО «Теплокомплект»

По его словам, всё больше заказчиков требуют интеграции в BMS (Building Management System). RS485 с переходом на Ethernet через шлюз становится мостом между старыми и новыми технологиями. Например, можно подключить 20 терморегуляторов по RS485 к шлюзу Modbus RTU to TCP, а затем — в систему на базе Bacnet или MQTT.

Вопросы и ответы

Можно ли подключить терморегулятор RS485 к компьютеру?

Да, через USB-RS485 конвертер. Убедитесь, что драйвер установлен, и используйте ПО для тестирования Modbus (например, QModMaster).

Сколько терморегуляторов можно подключить к одной линии?

Стандартно — до 32 устройств. С использованием активных повторителей — до 256. Каждое устройство должно иметь уникальный адрес.

Что делать, если терморегулятор не отвечает?

Проверьте: правильность подключения A/B, наличие терминаторов, настройки скорости и адреса, целостность кабеля. Используйте мультиметр и анализатор протокола.

Поддерживает ли RS485 передачу питания?

Нет, RS485 — только данные. Питание (обычно 24 В или 220 В) подаётся отдельно.

Можно ли использовать RS485 в системе умного дома?

Да, особенно в крупных объектах. Через шлюз Modbus-MQTT такие устройства легко интегрируются в Home Assistant, Node-RED или другие платформы.

Заключение

Терморегулятор с интерфейсом RS485 — это надёжное решение для централизованного управления климатом в промышленных и коммерческих зданиях. Он сочетает простоту протокола Modbus, устойчивость к помехам и возможность масштабирования до сотен устройств. При правильном монтаже такая сеть работает годами без сбоев.

Ключевое — соблюдать правила подключения: использовать экранированную витую пару, устанавливать терминаторы, настраивать одинаковые параметры обмена и заземлять экран только в одной точке. Эти простые шаги обеспечат стабильную работу всей системы.

RS485 позволяет подключать до 32 устройств на одну линию с длиной до 1200 метров.
Используйте протокол Modbus RTU для совместимости с большинством SCADA-систем.
Обязательно устанавливайте терминаторы 120 Ом на концах шины.
Для интеграции в умные дома применяйте шлюзы Modbus RTU to TCP/MQTT.
Избегайте типовых ошибок: смешанных скоростей, отсутствия гальванической развязки и неправильного кабеля.
