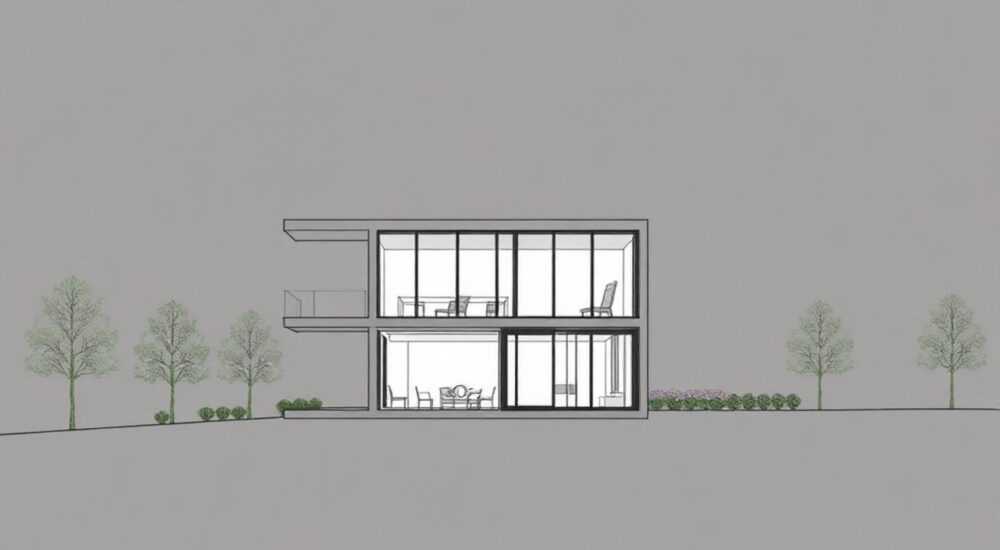

Как показать разрез в автокаде

В AutoCAD создание разреза — это ключевой этап при подготовке чертежей для строительства, проектирования или машиностроения. Разрез позволяет увидеть внутреннюю структуру объекта, его скрытые элементы и взаимное расположение деталей, что невозможно понять по внешнему виду. Чтобы отобразить разрез в AutoCAD, используются специальные инструменты: команда SECTION, SECTIONPLANE, а также ручной способ с применением линий выносок и заштриховки.

Основные понятия о разрезе в AutoCAD

Разрез в AutoCAD — это проекционное изображение объекта, полученное путём мысленного рассечения его секущей плоскостью. В отличие от сечения, которое показывает только то, что находится непосредственно в плоскости разреза, разрез демонстрирует и внутренние элементы за этой плоскостью. Это особенно важно при работе с объёмными 3D-моделями.

AutoCAD предоставляет два основных подхода к созданию разрезов: автоматизированный (с использованием инструментов визуализации) и ручной (через 2D-чертёж). Первый подходит для 3D-моделей, второй — для классических 2D-проектов. Выбор метода зависит от типа проекта, требований заказчика и стандартизации (ГОСТ, ISO).

Важно различать типы разрезов: фронтальный, профильный, горизонтальный, а также сложные — ступенчатые и ломаные. Каждый из них имеет свои правила построения и обозначения на чертеже. В AutoCAD эти правила можно соблюдать как вручную, так и с помощью встроенных помощников.

Создание секущей плоскости (SECTIONPLANE)

Первый шаг к получению разреза — создание секущей плоскости. Для этого используется команда SECTIONPLANE. Она доступна в меню «Home» → «Section» или через командную строку.

1. Введите в командной строке SECTIONPLANE и нажмите Enter.
2. Укажите первую точку секущей плоскости на модели.
3. Укажите вторую точку, задав направление плоскости.
4. При необходимости задайте третью точку для формирования наклонной плоскости.

После создания плоскость отображается в виде полосы с маркерами. Её можно перемещать, поворачивать и изменять положение с помощью динамических ручек (grips). Также доступны контекстные параметры: «Active», «Fade Out», «Slice Color» — всё это помогает настроить визуализацию.

Режимы секущей плоскости

Команда SECTIONPLANE предлагает несколько режимов работы:

• Plane — стандартная плоскость, пересекающая модель.
• Ortho — создаёт перпендикулярную секущую плоскость относительно текущего вида.
• Offset — позволяет задать расстояние от выбранной грани.
• Full Cone — коническая секущая плоскость (для специальных задач).

Генерация разреза (GENERATESECTION)

После того как секущая плоскость создана, необходимо сгенерировать само сечение. Для этого применяется команда GENERATESECTION.

1. Выберите созданную секущую плоскость.
2. Вызовите контекстное меню и выберите «Generate Section».
3. В открывшемся окне укажите, хотите ли вы получить 2D- или 3D-вид сечения.
4. Настройте стиль вывода: границы, штриховку, метки, аннотации.

Если выбран 2D-режим, AutoCAD создаст блок, содержащий проекцию разреза, который можно вставить в нужное место чертежа. Этот блок полностью соответствует ГОСТу: он содержит линию разреза, штриховку и может быть легко масштабирован.

Настройка стилей сечений

Для единообразия оформления рекомендуется использовать предварительно настроенные стили сечений. Их можно создать через «Manage» → «Style Manager» → «Section Style». Здесь задаются:

• Тип линии разреза;
• Цвет и угол штриховки;
• Шрифт и размер меток;
• Масштаб и слой вывода.

Ручной способ построения разреза

Не во всех случаях требуется использование 3D-инструментов. При работе с 2D-чертежами или при необходимости точного контроля над каждым элементом разреза удобнее применять ручной метод.

Начните с построения линии разреза на виде сверху или спереди. Используйте команду LINE, чтобы провести осевую линию, указывающую путь секущей плоскости. Затем добавьте стрелки направления взгляда и пометьте буквами (например, «А–А»).

Построение проекции разреза

• Определите масштаб и положение будущего разреза на чертеже.
• Перенесите ключевые точки с исходного вида, учитывая глубину каждого элемента.
• Используйте OFFSET и TRIM для точного воспроизведения контуров.
• Примените HATCH для штриховки сечений материалов.

Ручной способ даёт максимальную гибкость, но требует знания проекционного черчения. Он часто используется в учебных целях или при работе с нестандартными конструкциями, где автоматические инструменты могут дать неточный результат.

Работа со штриховкой и аннотациями

Штриховка — важнейший элемент разреза. Она показывает материал, из которого выполнена деталь, и делает чертёж читаемым. В AutoCAD используется команда HATCH, которая позволяет заполнять области шаблонами.

Выберите подходящий тип штриховки:

• ANSI31 — для металла;
• AR-BRSTL — бетон;
• SOLID — сплошная заливка для плотных материалов.

Настройте масштаб и угол штриховки в зависимости от масштаба чертежа. Слишком частая штриховка «забивает» изображение, слишком редкая — не выполняет своей функции.

Аннотации и размеры

Разрез обязательно должен содержать:

• Обозначение разреза (например, «Сечение А–А»);
• Размерные линии, указывающие габариты и толщину стенок;
• Текстовые пояснения (при необходимости);
• Стрелки, указывающие направление взгляда.

Используйте слои для разделения аннотаций, размеров и контуров. Это упрощает редактирование и экспорт чертежа в PDF или DWF.

Советы по оптимальной работе

Чтобы процесс создания разреза был быстрым и точным, следуйте этим рекомендациям:

• Перед началом работы установите правильные единицы измерения и масштаб вида.
• Используйте слои: выносите разрезы, штриховку и аннотации на отдельные слои для удобства управления.
• Сохраняйте 3D-модель и чертёж в одном файле (в разных пространствах листа), чтобы обеспечить согласованность.
• Применяйте шаблоны чертежей (.dwt), где уже настроены стили разрезов и штриховки.
• Регулярно обновляйте сечения после изменения модели.

Для коллективной работы используйте систему координат и общие стили. Это гарантирует, что все участники проекта будут создавать разрезы одинаково.

Экспертное мнение

По его словам, лучшие специалисты сочетают автоматизацию с ручным контролем. Например, они генерируют разрез через GENERATESECTION, а затем вручную корректируют штриховку и размеры, чтобы соответствовать требованиям заказчика.

Вопросы и ответы

Заключение

Показать разрез в AutoCAD можно несколькими способами: с помощью современных 3D-инструментов вроде SECTIONPLANE и GENERATESECTION или классическим ручным методом. Выбор зависит от типа проекта, версии программы и требований к документации. Главное — соблюдать стандарты оформления и обеспечивать читаемость чертежа.

Автоматизация ускоряет работу, но не заменяет знания основ проекционного черчения. Успешный инженер сочетает технологии с профессиональной дисциплиной, используя лучшее из двух миров: цифровые инструменты и инженерную логику.

• Используйте SECTIONPLANE и GENERATESECTION для быстрого создания 3D-разрезов.
• Соблюдайте ГОСТ при оформлении линий, штриховки и обозначений.
• Применяйте слои и стили для организации чертежа.
• Комбинируйте автоматические и ручные методы для максимальной точности.
• Обновляйте разрезы при изменении модели, чтобы избежать расхождений.
