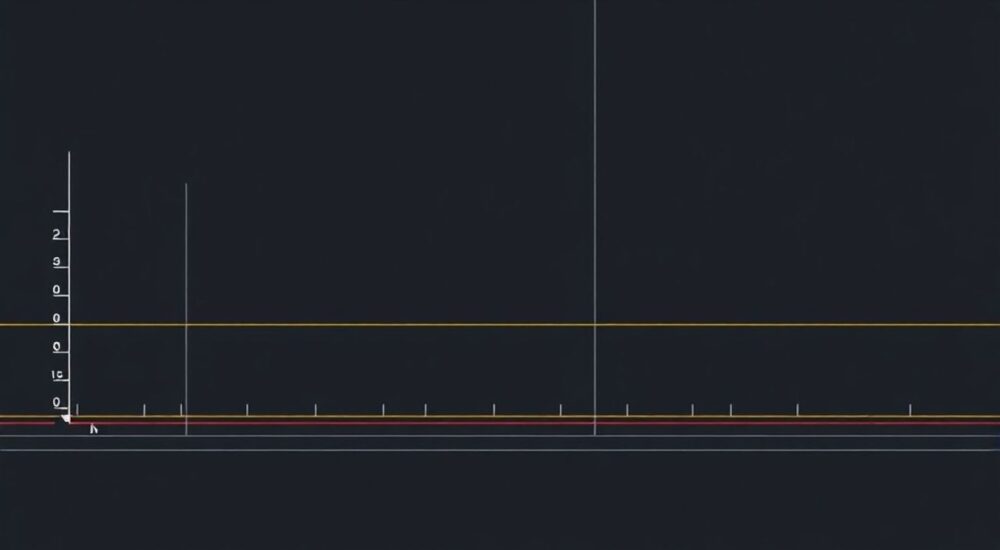

Как показать вес линий в автокаде

В AutoCAD работа с линиями — одна из фундаментальных задач, от которой зависит точность чертежа, читаемость документации и соответствие стандартам ГОСТ и ISO. Однако многие пользователи, особенно начинающие, сталкиваются с проблемой: линии на экране выглядят одинаково тонкими, даже если заданы разные толщины. Это не ошибка программы — это особенность режима отображения. Показать вес линий в AutoCAD — значит активировать соответствующий параметр, который по умолчанию отключен для повышения производительности. Без этого чертеж теряет смысл: толстые линии контуров, тонкие — размерные и вспомогательные становятся визуально неразличимыми, что ведёт к ошибкам при согласовании и печати.

Зачем показывать вес линий в AutoCAD

Вес линии — это не просто визуальный эффект, а инструмент передачи иерархии информации. В строительных, механических и электрических чертежах толщина линии определяет её значимость: основные контуры — толстые, вспомогательные — тонкие, размерные — средние. Если все линии выглядят одинаково, чертёж становится визуально перегруженным, а ключевые элементы теряются. Согласно ГОСТ 2.303-68, толщина линий должна соответствовать типу изображения и масштабу. Без включения отображения веса вы не сможете адекватно оценить соответствие чертежа стандартам.

Представьте, что вы проверяете чертёж фундамента: все стены, арматура, проёмы — одинаковой толщины. В таком случае невозможно отличить несущие конструкции от вспомогательных. Это не просто неудобно — это риск ошибки при строительстве. В профессиональной среде, где чертежи передаются на согласование, в печать или в BIM-системы, невидимые толщины — это угроза проекту.

Как включить отображение веса линий

Включение отображения толщин — простая операция, но она скрыта в интерфейсе. Многие пользователи ищут её в меню «Вид» или «Настройки», не зная, что кнопка находится в нижней панели статуса.

1. Откройте чертёж в AutoCAD.
2. Найдите в нижней части окна панель «Статус» (Status Bar).
3. Щёлкните правой кнопкой мыши на панели и убедитесь, что в списке включена опция «Толщина линий» (Lineweight).
4. Найдите иконку в виде толстой и тонкой линии — она обозначает текущее состояние отображения толщин.
5. Щёлкните по ней один раз — иконка изменится, и все линии станут отображаться с учётом их заданной толщины.

Если вы не видите панель «Статус» — нажмите Ctrl + 9, чтобы её включить. Также можно использовать команду LWEIGHT в строке команд и нажать Enter, чтобы открыть диалоговое окно настроек толщин.

Настройка толщин линий: параметры и стандарты

После включения отображения вы можете увидеть, что линии всё ещё кажутся слишком тонкими. Это происходит потому, что по умолчанию AutoCAD использует системные значения толщин, которые могут не соответствовать вашим стандартам.

Чтобы настроить толщины:

1. Введите в командной строке LWEIGHT и нажмите Enter.
2. Откроется окно «Настройка толщин линий».
3. В разделе «Отображение» выберите нужный масштаб отображения: «Миллиметры», «Дюймы» или «Метры» — в зависимости от единиц измерения чертежа.
4. В разделе «Толщины» убедитесь, что для каждого типа линии (например, «Сплошная основная», «Штриховая») задана корректная толщина.
5. Нажмите «Применить» и «ОК».

Для соответствия ГОСТ 2.303-68 рекомендуется следующая таблица значений:

Частые ошибки и как их избежать

Даже после включения отображения толщин пользователи допускают ряд ошибок, которые сводят на нет всю работу.

• Неправильный источник толщин. Если объекты наследуют толщину от слоя, а слой имеет толщину 0 — линии не будут видны. Проверьте свойства слоёв через LAYER.
• Использование «ByLayer» без настройки слоя. Многие объекты имеют толщину «По слою», но сам слой не имеет заданной толщины. Назначьте ей значение в диалоге свойств слоя.
• Отключённый режим отображения толщин в печати. Даже если на экране всё видно, при печати толщины могут игнорироваться, если в настройках печати стоит «Использовать толщину по умолчанию».
• Работа в пространстве модели вместо листа. В пространстве листа толщины отображаются точнее, особенно при использовании штампов и масштабирования. Рекомендуется всегда проверять толщины в листовом пространстве перед экспортом.

Проверка толщин при печати и предварительном просмотре

Включение отображения толщин на экране — это только половина дела. Критически важно проверить, как они выглядят при печати. Для этого:

1. Перейдите в пространство листа (Layout).
2. Откройте диалог печати через PLOT или Ctrl + P.
3. В разделе «Параметры печати» найдите «Толщины линий» (Lineweights).
4. Убедитесь, что стоит галочка «Печатать толщины линий».
5. Выберите таблицу толщин: «Английская» (ISO) или «Русская» (GOST), если она доступна.
6. Нажмите «Предварительный просмотр» — теперь вы увидите, как чертёж будет выглядеть на бумаге.

Если толщины не отображаются в предварительном просмотре — проверьте драйвер принтера. Некоторые старые драйверы (особенно для струйных принтеров) игнорируют толщины линий. Используйте PDF-принтер (например, Adobe PDF) для точной проверки.

Разница между толщиной и типом линии

Часто пользователи путают понятия «толщина линии» и «тип линии». Это разные параметры.

• Тип линии (Linetype) — это узор: сплошная, штриховая, штрихпунктирная, пунктирная. Определяет, как линия выглядит визуально — с разрывами или без.
• Толщина линии (Lineweight) — это физическая ширина линии в миллиметрах или дюймах. Она влияет на плотность и вес линии при печати.

Два объекта могут иметь одинаковый тип линии, но разную толщину — и тогда они будут визуально отличаться по «силе» изображения. Например, сплошная линия толщиной 0.7 мм и сплошная толщиной 0.18 мм — это совершенно разные по значимости элементы. Не забывайте: тип линии говорит «как», а толщина — «насколько сильно».

Экспертное мнение: профессиональные практики

Игорь Михайлов, архитектор-проектировщик с 18-летним стажем и автор курсов по AutoCAD для инженеров, делится проверенными практиками:

Его советы:
— Используйте шаблоны, а не создавайте чертежи «с нуля».
— Никогда не полагайтесь только на экран — всегда проверяйте печать.
— Убедитесь, что все члены команды используют одинаковые шаблоны и настройки толщин.

Вопросы и ответы

Заключение

Показ веса линий в AutoCAD — это не опциональная настройка, а обязательный этап подготовки профессионального чертежа. От того, насколько точно вы настроите толщины, зависит не только читаемость документа, но и безопасность реализации проекта. Стандартизация толщин по ГОСТ, использование слоёв как основного инструмента управления, проверка в листовом пространстве и регулярное тестирование на печати — это базовые практики, которым должны следовать все инженеры и архитекторы.

• Включите отображение толщин через кнопку «Lineweight» на панели статуса.
• Настройте толщины по ГОСТ 2.303-68 или другому стандарту в диалоге LWEIGHT.
• Используйте слои для централизованного управления толщинами — не назначайте их индивидуально без необходимости.
• Всегда проверяйте толщины в предварительном просмотре перед печатью.
• Не путайте толщину линии с её типом — это разные параметры с разными функциями.
