Как вставить стрелку в автокаде

Вставка стрелок в AutoCAD — важный элемент оформления чертежей, который помогает указать направление, выделить детали, пронумеровать элементы или сформировать размерные обозначения. Стрелки используются как в архитектурных, так и в инженерных проектах, обеспечивая наглядность и соответствие стандартам ГОСТ и ISO. Несмотря на кажущуюся простоту, существует множество способов добавить стрелку в AutoCAD: от использования встроенных размерных стилей до ручного построения с помощью полилиний и блоков.

Методы вставки стрелки в AutoCAD

В AutoCAD нет отдельной команды «вставить стрелку», но есть несколько эффективных подходов, каждый из которых подходит для разных задач. Выбор метода зависит от того, где и как будет использоваться стрелка: как часть размера, как указатель на схеме, как элемент маркировки или как графический акцент.

Первый и самый распространённый способ — использование размерных линий. При создании линейного, углового или радиального размера AutoCAD автоматически добавляет стрелки на концах. Эти стрелки можно настроить по типу, размеру и стилю. Это удобно, если стрелка нужна в контексте размерного анализа.

Второй способ — вставка готового блока. Пользователь может создать стрелку один раз, сохранить её как блок и вставлять при необходимости. Блоки можно масштабировать, поворачивать и даже делать динамическими, что повышает производительность при работе с большими чертежами.

Третий способ — рисование стрелки вручную с помощью полилинии. Команда POLYLINE позволяет строить сложные формы, включая стрелки с закрашенными головками. Этот метод даёт максимальный контроль над формой, но требует больше времени.

Сравнение методов вставки стрелки

Настройка размерных стилей для стрелок

Если стрелка нужна в рамках размерного обозначения, лучший способ — настроить размерный стиль. AutoCAD позволяет менять форму стрелок, их размер, цвет и тип. Это особенно важно при подготовке чертежей по ГОСТ, где требуется использовать стрелки типа «заполненный угол» или «точка».

Для настройки перейдите в «Аннотации» → «Размерные стили» → «Управление стилями». Выберите нужный стиль или создайте новый. Во вкладке «Символы и стрелки» найдите параметр «Стрелка 1» и «Стрелка 2». Здесь доступны стандартные варианты: Closed Filled (заполненный треугольник), Dot (точка), Architectural (архитектурная черта), Open (открытая стрелка) и другие.

Вы можете назначить одну и ту же стрелку для обоих концов или сделать их разными — например, точка с одной стороны и заполненная стрелка с другой. Размер стрелки задаётся в миллиметрах или относительно масштаба чертежа. Рекомендуется использовать относительные единицы, если чертёж будет выводиться в разных масштабах.

Как изменить стрелку в существующем размере

Если размер уже проставлен, но нужно изменить тип стрелки:

1. Выберите размерную линию.
2. Откройте палитру свойств (команда PROPERTIES).
3. Найдите параметр «Тип стрелки» и выберите нужный вариант.
4. При необходимости измените «Размер стрелки».
5. Нажмите Enter — изменения применятся мгновенно.

Обратите внимание: если изменить стиль глобально, все размеры, использующие этот стиль, обновятся автоматически. Это удобно при стандартизации документации.

Создание блоков-стрелок

Блок — это переиспользуемый объект, который можно вставлять многократно. Создание блока-стрелки — отличное решение для чертежей, где нужны указатели, нумерация или пояснительные элементы.

Начните с рисования стрелки. Используйте команду POLYLINE, чтобы нарисовать хвост и головку. Например, начните с горизонтальной линии длиной 10 мм, затем добавьте сегмент под углом 45° и завершите замыкающим сегментом, образуя треугольник. Закрасьте его с помощью команды HATCH или оставьте контурным.

После завершения:

1. Выделите всю стрелку.
2. Перейдите в «Вставка» → «Создать блок».
3. Задайте имя, например, «Стрелка_вправо».
4. Укажите базовую точку — это будет точка вставки при использовании блока. Удобно выбрать конец хвоста стрелки.
5. Подтвердите создание.

Теперь блок можно вставлять через «Вставка» → «Вставить» или командой INSERT. При вставке можно задать масштаб и угол поворота.

Хранение и библиотека блоков

Для повышения эффективности создайте библиотеку стрелок:

• Сохраните блоки в отдельном файле DWG.
• Используйте папку с путём по умолчанию (например, в папке шаблонов AutoCAD).
• Настройте путь к блокам в переменной среды SUPPORT.
• Добавьте часто используемые блоки на панель инструментов или в палитру «Инструменты».

Такой подход экономит время и делает работу систематичной.

Использование полилиний и штриховки

Когда нужна нестандартная стрелка — например, двусторонняя, волнистая или с текстом внутри — лучше всего подойдёт ручное рисование с помощью полилинии. Этот метод даёт полную свободу дизайна.

Команда PLINE позволяет строить объекты с переменной шириной. Чтобы создать стрелку с толстой головкой:

1. Запустите PLINE.
2. Укажите начальную точку.
3. Введите ширину начала — например, 0.
4. Введите ширину конца — например, 2.
5. Нарисуйте короткий сегмент (1–2 мм) — получится треугольная головка.
6. Сбросьте ширину до 0 и продолжите линию хвоста.

Такой метод часто используется для создания стрелок потока на схемах трубопроводов или электрических цепей.

Альтернатива: использование штриховки и заливки

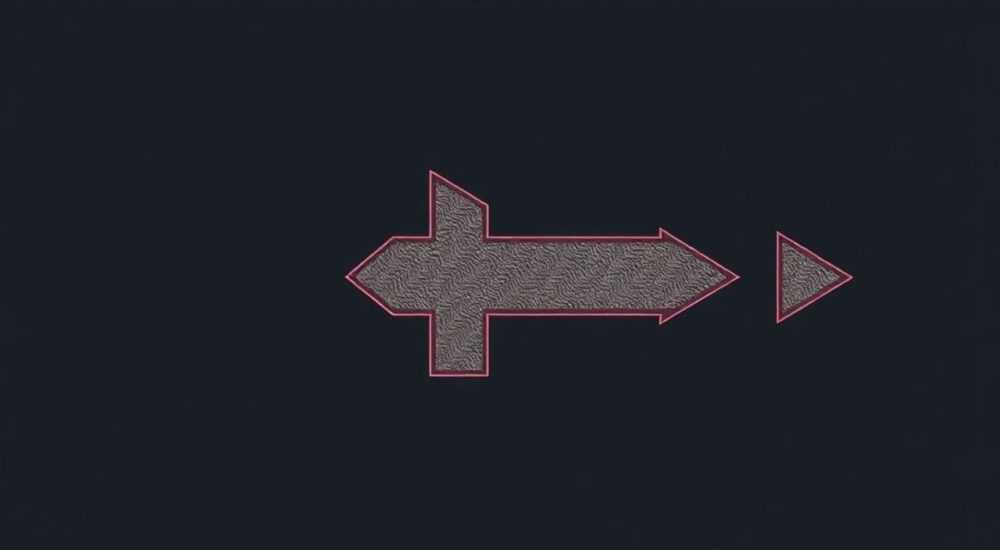

Можно нарисовать контур стрелки с помощью линий, а затем залить её сплошной заливкой. Это особенно полезно, если стрелка должна быть белой на цветном фоне или иметь градиент.

Для этого:

• Нарисуйте замкнутый контур стрелки.
• Используйте команду HATCH.
• Выберите тип заливки — Solid (сплошная).
• Щёлкните внутри контура.

Преимущество метода — возможность легко менять цвет заливки через палитру свойств.

Динамические блоки и параметры

Динамические блоки — это следующий уровень автоматизации. Они позволяют создавать стрелки, которые можно растягивать, поворачивать и менять по щелчку мыши. Такой блок может служить универсальным указателем.

Чтобы создать динамическую стрелку:

1. Создайте обычный блок со стрелкой.
2. Откройте редактор блоков (BEDIT).
3. Добавьте параметр «Растяжение» (Stretch) вдоль хвоста.
4. Привяжите действие растяжения к полилинии хвоста.
5. Добавьте параметр «Поворот» (Rotation) вокруг базовой точки.
6. Сохраните и закройте редактор.

После этого при вставке блока вы сможете щёлкнуть по стрелке и изменить её длину или направление без дополнительных команд.

Распространённые ошибки и их решение

Новички часто сталкиваются с проблемами при работе со стрелками. Вот основные ошибки и способы их устранения.

• Стрелка не видна при печати. Причина — неправильный масштаб или цвет, совпадающий с фоном. Решение: проверьте слой, цвет и масштаб аннотаций.
• Размер стрелки не соответствует масштабу чертежа. Используйте аннотативные объекты или настройте размер относительно масштаба листа.
• Блок вставляется под неправильным углом. Убедитесь, что базовая точка задана правильно и включена привязка к объектам.
• Полилиния с заливкой выглядит как контур. Включите режим отображения заливки (FILLMODE = 1).

Экспертное мнение

Он также отмечает, что в AutoCAD 2026 улучшена совместимость блоков с мобильными устройствами и облачными платформами. Теперь стрелки, созданные на ПК, корректно отображаются в AutoCAD Web и Mobile.

Вопросы и ответы

Заключение

Вставка стрелки в AutoCAD — это не просто техническая операция, а важный этап оформления чертежа. От выбора метода зависит скорость работы, точность и соответствие стандартам. Наиболее универсальные решения — использование размерных стилей для стандартных задач и динамических блоков для сложных проектов.

• Для размерных обозначений настраивайте стиль стрелок через «Управление размерными стилями».
• Создавайте блоки для повторного использования — это экономит время.
• Используйте динамические блоки для гибкости и адаптивности.
• Проверяйте отображение заливки и масштаб при печати.
• Формируйте библиотеку типовых стрелок для повышения эффективности.
