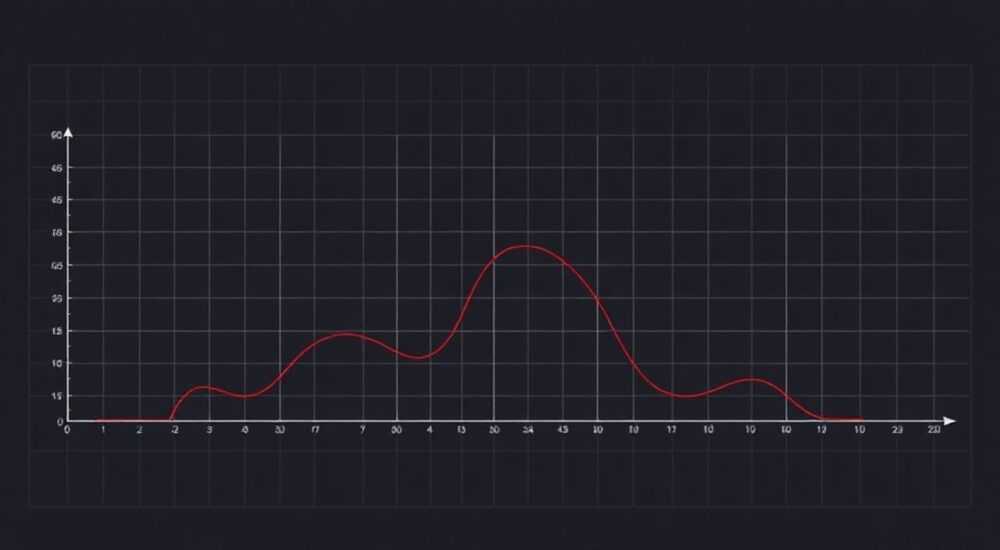

Как построить график в автокаде

Построение графиков в AutoCAD — задача, которая может показаться сложной на первый взгляд, особенно для пользователей, привыкших к специализированным математическим или инженерным программам. Однако при правильном подходе и понимании возможностей AutoCAD это становится не только выполнимой, но и эффективной задачей. Графики можно строить как по точкам, так и с использованием встроенных инструментов, а также внешних данных.

Основные методы построения графиков в AutoCAD

AutoCAD не является специализированным графическим калькулятором, однако он обладает достаточными возможностями для визуализации функций, зависимостей и экспериментальных данных. Основные методы построения графиков включают ручной ввод точек, использование полилиний, сплайны, а также автоматизацию через скрипты и внешние данные.

Наиболее распространённый способ — построение линии по точкам, где каждая точка соответствует значению функции f(x) при определённом x. Для этого необходимо заранее рассчитать координаты (x, y), которые затем вводятся в командную строку или импортируются. Это позволяет строить как простые линейные зависимости, так и сложные нелинейные графики.

Ещё один подход — использование блоков или точечных объектов для нанесения узлов, после чего они соединяются полилинией. Такой метод удобен при работе с большими массивами данных, например, при построении профиля рельефа или диаграммы нагрузок. При этом важно соблюдать масштаб и единицы измерения.

Когда использовать ручной ввод, а когда — автоматический?

Ручной ввод подходит для небольшого количества точек (до 10–15). Он даёт полный контроль над каждой координатой, но требует времени и внимания. Автоматизация необходима при работе с сотнями и тысячами точек, например, при импорте результатов измерений или моделирования.

• Ручной ввод: подходит для учебных задач, демонстраций, простых функций.
• Импорт данных: актуален для инженерных расчётов, геодезических профилей, анализа сигналов.
• Скрипты и макросы: решают задачи массового построения, повторяющихся операций.

Выбор метода зависит от объёма данных, требуемой точности и частоты выполнения операции. Для одноразовых задач достаточно ручного ввода, но если вы регулярно работаете с графиками — стоит освоить автоматизацию.

Подготовка данных из Excel: от таблицы к чертежу

Excel — один из самых удобных инструментов для подготовки данных перед импортом в AutoCAD. В нём легко рассчитать значения функции, экспортировать координаты и преобразовать их в формат, пригодный для использования в AutoCAD.

Процесс начинается с создания таблицы, где в одном столбце указаны значения X, а в другом — Y. Например, для функции y = x² создайте диапазон от -10 до 10 с шагом 0,5. После этого значения нужно объединить в одну строку координат в формате «X,Y», разделяя их пробелами.

После подготовки строки координат её можно вставить в командную строку AutoCAD при активной команде построения полилинии. Убедитесь, что система координат совпадает, и масштаб позволяет увидеть весь график.

Проблемы при импорте из Excel

Одна из частых проблем — несоответствие локали. В русскоязычных версиях Windows Excel может использовать запятую как десятичный разделитель, тогда как AutoCAD ожидает точку. Это приводит к ошибке «Invalid point».

• Решение: измените формат ячеек на числовой с точкой или замените запятые на точки через поиск и замену.
• Альтернатива: используйте формулу =SUBSTITUTE(TEXT(A2,»0.00″),».»,»,») для корректного форматирования.

Также важно следить за порядком координат: AutoCAD использует формат X,Y, а не Y,X. Перепутанные оси приведут к искажённому графику.

Построение графика через PLINE и SPLINE

Команды PLINE и SPLINE — основные инструменты для построения графиков в AutoCAD. PLINE создаёт полилинию — последовательность соединённых сегментов, идеально подходящую для ступенчатых или ломаных графиков. SPLINE же строит гладкую кривую, интерполирующую или аппроксимирующую точки.

Для построения через PLINE:

1. Введите команду _PLINE
2. Вставьте строку координат в формате X1,Y1 X2,Y2 ... Xn,Yn
3. Нажмите Enter для завершения.

Для SPLINE:

1. Введите команду _SPLINE
2. Выберите опцию «Fit points» или «Control points».
3. Последовательно введите или вставьте координаты.

Сравнение PLINE и SPLINE

Выбор между PLINE и SPLINE зависит от характера данных. Для статистических данных, таких как температурные циклы или уровни жидкости, лучше подойдёт PLINE. Для математических функций — SPLINE.

Автоматизация: LISP и DVBS-скрипты для быстрого построения

Для профессиональных пользователей AutoCAD ключевым преимуществом является возможность автоматизации через LISP (AutoLISP) и VBA (Visual Basic for Applications). Эти языки позволяют создавать скрипты, которые импортируют данные из файлов CSV, TXT или напрямую из Excel, и строят графики без ручного ввода.

Простой пример LISP-функции:

(defun c:PlotGraphFromFile ()
  (setq file (getfiled "Выберите файл с данными" "" "txt" 16))
  (if file
    (progn
      (setq fp (open file "r"))
      (command "_PLINE")
      (while (setq line (read-line fp))
        (if (not (wcmatch line "*#*#*"))
          (command line)
        )
      )
      (command "")
      (close fp)
    )
  )
)

Такой скрипт открывает текстовый файл, читает каждую строку (в формате X,Y) и передаёт её в команду PLINE. Это экономит часы ручной работы при работе с большими наборами данных.

Как начать с LISP

• Изучите базовый синтаксис AutoLISP: переменные, циклы, условные операторы.
• Используйте встроенную среду загрузки скриптов (AP — Attach Program).
• Начните с простых макросов: например, построение по трём точкам.
• Освойте работу с файлами: открытие, чтение, закрытие.

Для тех, кто не готов писать код, существуют сторонние плагины и расширения, такие как AutoCAD Civil 3D, который имеет встроенные инструменты для построения графиков и профилей.

Ошибки и как их избежать при построении графиков

Даже опытные пользователи допускают ошибки при построении графиков в AutoCAD. Наиболее частые из них связаны с некорректными данными, неправильным масштабом и игнорированием системы координат.

Первая ошибка — неверный формат координат. Например, ввод "10,5 20,3" вместо "10.5,20.3" при активной точке как десятичном разделителе. AutoCAD воспримет это как две отдельные точки, что исказит график.

Вторая — отсутствие привязки к началу координат. Если график смещён, его сложно интегрировать в общий чертёж. Решение — всегда использовать относительные или абсолютные координаты, а при необходимости — команду MOVE для коррекции положения.

Чек-лист перед завершением построения

• Проверены ли десятичные разделители в данных?
• Совпадает ли масштаб по осям X и Y?
• Проходит ли график через контрольные точки?
• Добавлены ли подписи осей и легенда (при необходимости)?
• Сохранён ли чертёж в нужном формате (DWG, PDF)?

Такой контрольный список помогает избежать досадных ошибок и повышает качество конечного результата.

Экспертное мнение

По словам эксперта, важнейший этап — не сама команда построения, а предварительная обработка. «Я экспортирую данные из Total Station в Excel, нормализую их, добавляю смещение по высоте, и только потом импортирую в AutoCAD. Так я избегаю ошибок и получаю точный профиль».

Он также рекомендует использовать шаблоны DWG с уже настроенными слоями, стилями размеров и видовыми экранами. «Шаблон экономит до 30% времени на каждом проекте».

Вопросы и ответы

Заключение

Построение графиков в AutoCAD — это не просто техническая операция, а важный элемент инженерной визуализации. Независимо от того, работаете ли вы с математическими функциями, геоданными или результатами тестирования, правильный подход позволяет создавать точные, наглядные и легко редактируемые чертежи.

Главное — начать с качественной подготовки данных, выбрать подходящий инструмент (PLINE или SPLINE) и, при необходимости, автоматизировать процесс. Не забывайте о деталях: масштабе, слоях, формате координат и контроле точности.

• Графики в AutoCAD строятся через PLINE или SPLINE по точкам с координатами X,Y.
• Данные лучше всего готовить в Excel, следя за форматом чисел и разделителями.
• Автоматизация через LISP или VBA значительно ускоряет работу с большими массивами.
• Всегда проверяйте масштаб, привязку и корректность отображения кривых.
• Используйте слои и шаблоны для стандартизации и повышения эффективности.
