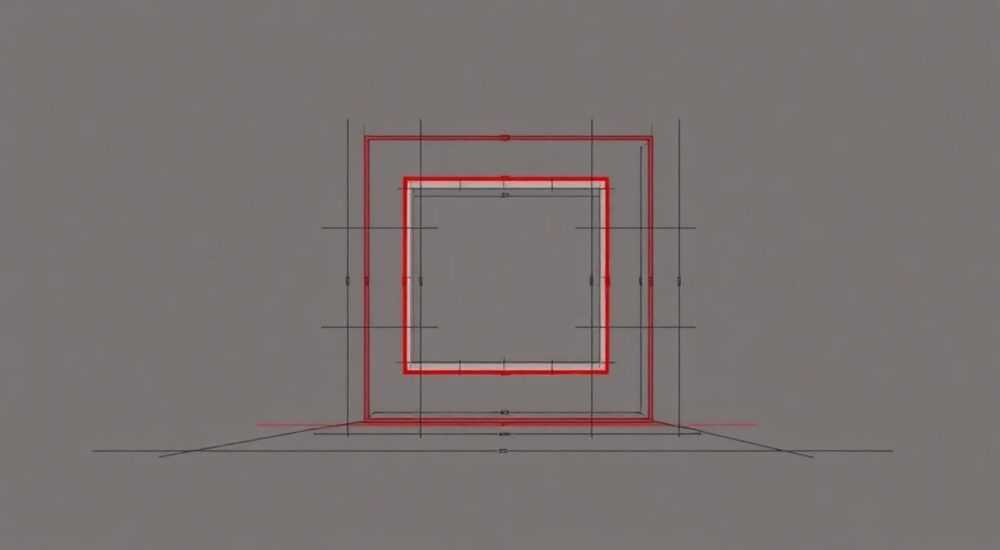

Как построить квадрат в автокаде

Построить квадрат в AutoCAD можно несколькими способами: с помощью команды «Отрезок», «Прямоугольник» или «Многоугольник». Наиболее быстрый и точный метод — использование команды «Прямоугольник» с заданием длины стороны, равной по двум осям. Для максимальной точности рекомендуется применять объектную привязку (OSNAP) и вводить координаты вручную.

AutoCAD — один из ключевых инструментов в архитектуре, машиностроении и проектировании. Несмотря на всю сложность программного обеспечения, базовые геометрические фигуры, такие как квадрат, лежат в основе большинства чертежей. Умение быстро и точно построить квадрат — это не просто элементарный навык, а фундамент для создания более сложных объектов: от фасадов зданий до деталей механизмов. Ошибки на этом этапе могут повлечь неточности в дальнейшем проектировании, поэтому важно понимать все доступные методы и их особенности.

В этой статье мы подробно разберём, как построить квадрат в AutoCAD, какие команды использовать, как избежать типичных ошибок и как автоматизировать процесс для повышения эффективности. Вы узнаете не только основные способы, но и тонкости, которые используют профессионалы.

Основные методы построения квадрата в AutoCAD

В AutoCAD существует несколько способов построения квадрата, каждый из которых подходит для разных ситуаций. Выбор метода зависит от требуемой точности, контекста проекта и уровня подготовки пользователя. Рассмотрим три основных подхода: через команду «Прямоугольник», «Многоугольник» и ручное построение с помощью «Отрезка».

Первый и самый популярный способ — команда ПРЯМОУГОЛЬНИК (RECTANG). Она позволяет быстро создать прямоугольник с заданными сторонами. Чтобы получить квадрат, достаточно указать одинаковые значения по горизонтали и вертикали. Команда поддерживает динамический ввод, что особенно удобно при работе с координатами.

Второй метод — использование команды МНОГОУГОЛЬНИК (POLYGON). Хотя она предназначена для правильных многоугольников, её можно адаптировать для построения квадрата, задав количество сторон равным 4. Этот способ полезен, если вы работаете с симметричными формами или хотите вписать квадрат в окружность.

Третий способ — ручное построение с помощью команды ОТРЕЗОК (LINE). Он даёт полный контроль над каждой линией, но требует больше времени и внимания. Подходит для учебных целей или когда нужно создать квадрат с нестандартной ориентацией.

Сравнение методов

Пошаговые инструкции для каждого способа

Теперь рассмотрим каждый метод подробно, с пошаговыми инструкциями. Эти алгоритмы помогут вам построить квадрат даже при первом использовании AutoCAD.

Способ 1: Команда «Прямоугольник»

1. Введите в командной строке ПРЯМОУГОЛЬНИК или RECTANG и нажмите Enter.
2. Укажите первую угловую точку квадрата щелчком мыши или введите координаты (например, 0,0).
3. Переместите курсор по диагонали и введите размер стороны, например @100,100.
4. Нажмите Enter. Квадрат будет построен.

Альтернативно, после выбора первой точки можно активировать режим динамического ввода (DYN), ввести значение стороны (например, 100), затем ещё раз 100 — система сама построит квадрат.

Способ 2: Команда «Многоугольник»

1. Введите команду МНОГОУГОЛЬНИК или POLYGON.
2. Укажите количество сторон: введите 4.
3. Выберите центральную точку квадрата.
4. Выберите опцию: Вписанный в окружность (I) или Описанный около окружности (C).
5. Введите радиус окружности. Например, для квадрата со стороной 100 мм при вписанном варианте радиус составит ~70.7 мм (по теореме Пифагора).

Этот метод особенно полезен, если квадрат должен быть частью симметричной композиции или его нужно повернуть на 45 градусов.

Способ 3: Ручное построение через «Отрезок»

1. Активируйте команду ОТРЕЗОК (или LINE).
2. Укажите начальную точку (например, 0,0).
3. Введите следующую точку: @100,0 — это первая сторона по оси X.
4. Следующая точка: @0,100 — подъём по оси Y.
5. Третья сторона: @-100,0 — возврат назад.
6. Замкните фигуру: введите З (замкнуть) или C.

При этом способе важно не забыть замкнуть контур, иначе фигура не будет считаться замкнутой областью.

Как обеспечить точность при построении

Точность — один из ключевых факторов в AutoCAD. Даже малейшее отклонение может привести к ошибкам при производстве или строительстве. Вот как добиться идеальной геометрии квадрата.

Во-первых, всегда используйте объектные привязки (OSNAP). Включите привязку к конечным точкам, серединам и пересечениям. Это поможет точно соединять линии и избегать зазоров. Активируйте OSNAP через кнопку на панели состояния или клавишу F3.

Во-вторых, применяйте динамический ввод (DYN). Он показывает координаты и расстояния в реальном времени рядом с курсором. Это позволяет вводить значения без постоянного взгляда на командную строку.

В-третьих, работайте с абсолютными и относительными координатами. Использование формата @X,Y исключает погрешности при ручном указании точек мышью.

Настройка среды для точного черчения

• Включите сетку (F7) и привязку к сетке (F9) для визуального контроля.
• Установите шаг привязки, кратный размеру квадрата (например, 10 или 50 мм).
• Используйте режим ORTHO (F8), чтобы ограничить движение курсора по осям X и Y — это предотвращает наклонные линии.
• Настройте единицы измерения через команду ЕДИНИЦЫ (UNITS): выберите метрическую систему и нужную точность (например, 0.00 мм).

Типичные ошибки и как их избежать

Даже опытные пользователи допускают ошибки при построении простых фигур. Разберём самые распространённые проблемы и пути их решения.

Ошибка 1: Получился прямоугольник вместо квадрата

Часто это происходит при ручном указании точек без использования координат. Пользователь думает, что ввёл одинаковые значения, но из-за округления или смещения курсора стороны получаются разными.

Решение: Всегда вводите числовые значения в командной строке. Используйте относительные координаты @100,100 вместо мыши.

Ошибка 2: Фигура не замкнута

Если вы строите квадрат через «Отрезок», легко забыть замкнуть контур. Это мешает применению команд, таких как ШТРИХОВКА или ОБЛАСТЬ.

Решение: Всегда используйте опцию «Замкнуть» (C) или после построения выполните команду PEDIT → Объединить.

Ошибка 3: Квадрат расположен под углом

Происходит при отключённом режиме ORTHO. Курсор свободно перемещается по экрану, и линии уходят в диагональ.

Решение: Включите ORTHO (F8) перед началом построения. Либо используйте полярное отслеживание (F10).

Ошибка 4: Неверный масштаб или единицы

Пользователь вводит 100, ожидая миллиметры, но чертёж настроен на метры. В результате квадрат получается слишком большим.

Решение: Проверьте настройки единиц (команда UNITS). Убедитесь, что масштаб вывода соответствует вашему проекту.

Продвинутые техники: блоки, параметризация и скрипты

Когда вы освоили базовые методы, можно переходить к автоматизации. Это особенно актуально, если вы часто строите квадраты одного размера.

Создание блока

Если вам нужно использовать один и тот же квадрат многократно, создайте из него блок:

1. Выделите квадрат.
2. Введите команду БЛОК (BLOCK).
3. Укажите имя (например, «Квадрат_100») и базовую точку (обычно угол).
4. Нажмите OK.

Теперь вы можете вставлять этот блок через команду ВСТАВКА (INSERT) или палитру инструментов.

Параметрические зависимости

AutoCAD поддерживает параметрическое проектирование. Вы можете сделать квадрат «умным» — чтобы при изменении одной стороны автоматически менялась и вторая.

• Постройте прямоугольник.
• Перейдите на вкладку «Параметризация».
• Добавьте геометрическую связь «Равенство» между двумя смежными сторонами.
• Добавьте линейный размер и свяжите его с параметром.

Теперь при изменении любой стороны прямоугольник станет квадратом автоматически.

Автоматизация через LISP-скрипт

Для тех, кто работает с квадратами регулярно, можно написать простой LISP-скрипт:

(defun c:SQ (/ pt size)
  (setq pt (getpoint "nУкажите угол квадрата: "))
  (setq size (getdist pt "nВведите сторону квадрата: "))
  (command "_rectang" pt (list (+ (car pt) size) (+ (cadr pt) size)))
)

После загрузки этого скрипта команда SQ позволит быстро строить квадрат с запросом точки и размера.

Экспертное мнение

Мы попросили Марию Петрову, ведущего инженера-конструктора в строительной компании «АрхСтройПроект», поделиться своим опытом.

«В нашем отделе квадрат — это не просто фигура, а основа для множества элементов: плит перекрытия, колонн, проёмов. Мы почти всегда используем команду ПРЯМОУГОЛЬНИК, потому что она быстрая и надёжная. Но ключевой момент — это не команда, а дисциплина. Мы требуем от всех сотрудников вводить размеры вручную, а не «на глаз». Это снижает количество переделок на 60%».

Она также отметила важность шаблонов: «У нас есть стандартный чертёж DWT, где уже настроены слои, единицы, текстовые стили и даже блоки типовых квадратов. Новички начинают с него — и сразу работают как профессионалы».

Вопросы и ответы

Заключение

Построение квадрата в AutoCAD — это простая, но фундаментальная операция, от которой зависит качество всего проекта. Используя правильные команды, настройки и подходы, вы можете выполнять эту задачу быстро, точно и с минимальными усилиями.

Главное — не полагаться на визуальное построение, а использовать числовые значения, привязки и режимы точного черчения. Команда «Прямоугольник» остаётся самым эффективным способом, но знание альтернативных методов расширяет ваши возможности.

• Для быстрого построения используйте команду ПРЯМОУГОЛЬНИК с равными сторонами.
• Всегда вводите координаты вручную — это исключает ошибки.
• Применяйте OSNAP, ORTHO и DYN для повышения точности.
• Создавайте блоки и шаблоны для часто используемых размеров.
• Используйте параметризацию и скрипты для автоматизации рутинных задач.
