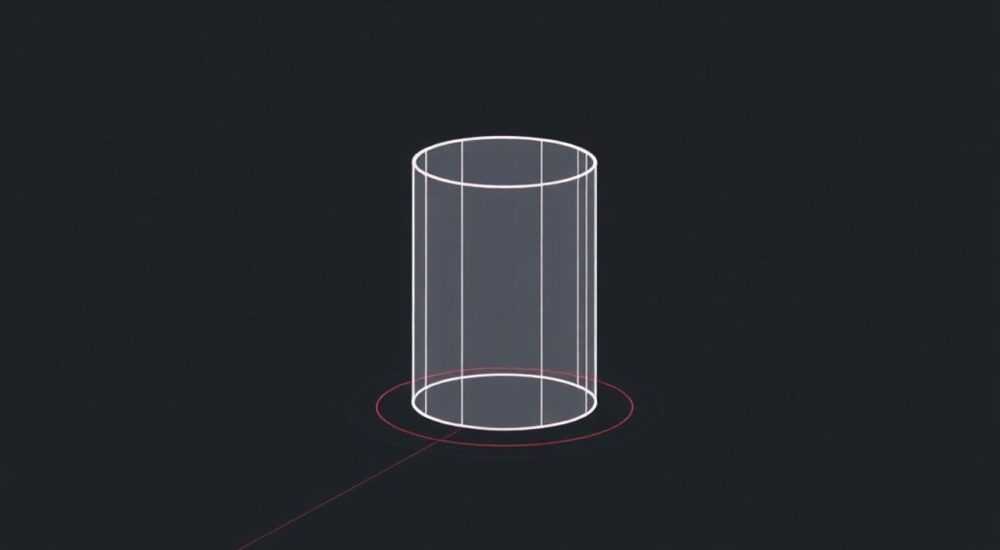

Как сделать цилиндр в автокаде

Создание цилиндра в AutoCAD — стандартная задача при проектировании 3D-моделей, особенно в машиностроении, строительстве и промышленном дизайне. Программа предоставляет несколько способов построения цилиндрических тел: от простого использования команды CYLINDER до более сложных методов с применением выдавливания или вращения профиля. Выбор подхода зависит от требуемой точности, контекста моделирования и дальнейшего использования объекта.

Основные методы построения цилиндра

AutoCAD предлагает три основных способа создания цилиндрической формы: использование встроенной команды CYLINDER, выдавливание двухмерного круга и вращение линейного профиля вокруг оси. Каждый из этих методов имеет свои преимущества и подходит для разных сценариев моделирования. Основной выбор зависит от того, на каком этапе находится проект, какие параметры нужно контролировать и будет ли цилиндр частью более сложной сборки.

Команда CYLINDER — самый быстрый и интуитивный способ. Она доступна как в графическом интерфейсе, так и через командную строку. Этот метод идеален для создания базовых цилиндров, когда не требуется дополнительная геометрическая гибкость. Важно понимать, что результатом является полноценное 3D-тело, которое можно использовать в булевых операциях, сечениях и рендеринге.

Метод выдавливания (EXTRUDE) предполагает создание окружности на плоскости и последующее её продление по оси Z. Такой подход даёт больше контроля над начальной формой — например, можно использовать эллипс или многоугольник, приближенный к кругу. Это полезно, если цилиндр должен быть частью параметрической модели или связан с другими элементами через зависимости.

Третий способ — REVOLVE (вращение) — позволяет создать цилиндр, вращая отрезок вокруг оси. Хотя это менее очевидный путь для простого цилиндра, он становится незаменимым при создании тел вращения со сложным профилем. Например, если в будущем потребуется изменить форму на коническую или ступенчатую, такой подход обеспечит большую масштабируемость модели.

Создание цилиндра через команду CYLINDER

Наиболее распространённый и простой способ — использование команды CYLINDER. Она реализована как в классическом интерфейсе AutoCAD, так и в современных версиях с ленточным меню. Доступ к ней можно получить несколькими путями: через вкладку «Главная» → «Моделирование» → «Цилиндр», через командную строку или сочетание клавиш.

Пошаговая инструкция

1. Переключитесь в 3D-рабочее пространство (например, «3D Моделирование»).
2. На панели «Моделирование» нажмите кнопку «Цилиндр» или введите в командной строке CYLINDER.
3. Укажите центр основания цилиндра щелчком мыши или введите координаты (например, 0,0,0).
4. Задайте радиус: введите значение (например, 50) или укажите точку на чертеже.
5. Введите высоту цилиндра (например, 100) или выберите опцию «Высота» для точного ввода.

AutoCAD также предлагает дополнительные опции при создании цилиндра:

• Осевая линия (Axis endpoint) — позволяет задать не только высоту, но и направление оси цилиндра. Полезно при создании наклонных или ориентированных в пространстве тел.
• Образующая (Generatrix) — редко используемая опция, позволяющая построить цилиндр по образующей линии и оси.

Метод выдавливания круга

Этот подход часто используется в параметрическом и ассоциативном моделировании. Он состоит из двух этапов: построение 2D-окружности и её выдавливание в 3D-тело.

Шаги выполнения

1. Нарисуйте окружность с помощью команды CIRCLE. Укажите центр и радиус.
2. Перейдите на вкладку «Моделирование» и выберите команду EXTRUDE.
3. Выберите созданную окружность и нажмите Enter.
4. Введите высоту выдавливания (например, 100 мм).
5. При необходимости задайте угол сужения (taper angle), хотя для цилиндра он обычно равен 0.

Преимущества этого метода:

• Гибкость: можно изменить форму основания перед выдавливанием.
• Ассоциативность: если вы используете блоки или параметрические ограничения, изменения в 2D-виде автоматически отразятся на 3D-модели.
• Поддержка сложных операций: выдавливание можно комбинировать с траекторией (path extrusion), создавая изогнутые цилиндрические тела.

Создание цилиндра через вращение профиля

Метод REVOLVE основан на вращении двумерного профиля вокруг заданной оси. Для цилиндра профиль представляет собой прямоугольник или просто отрезок, расположенный параллельно оси вращения.

Поэтапное построение

1. Нарисуйте отрезок длиной, равной высоте цилиндра (например, 100 мм). Расположите его вертикально.
2. Нарисуйте ось вращения — отдельный отрезок или используйте существующую линию.
3. Выберите команду REVOLVE на панели «Моделирование».
4. Укажите отрезок как объект вращения.
5. Выберите два точки, определяющие ось вращения (например, начало и конец осевого отрезка).
6. Укажите угол поворота — по умолчанию 360°, что даёт полный цилиндр.

Этот метод особенно эффективен при работе с телами вращения, такими как валы, шкивы или сосуды под давлением. Он позволяет легко модифицировать профиль — например, добавить ступени или фаски — и мгновенно получать обновлённую 3D-модель.

Редактирование и модификация цилиндра

После создания цилиндра может возникнуть необходимость изменить его размеры, положение или форму. AutoCAD предоставляет инструменты для точного редактирования 3D-объектов.

Изменение размеров

• Используйте команду PROPERTIES (Ctrl+1), чтобы изменить высоту, радиус или положение цилиндра.
• Для параметрических моделей применяйте параметрические ограничения (PARAMETRIC) и управляйте размерами через таблицу параметров.
• Через команду PRESSPULL можно «выдавить» или «утопить» грани, что удобно при локальных изменениях.

Булевы операции

Цилиндр можно объединять, вычитать или пересекать с другими телами:

• SOLIDEDIT → Объединить (UNION)
• SOLIDEDIT → Вычесть (SUBTRACT)
• SOLIDEDIT → Пересечение (INTERSECT)

Например, цилиндр часто используется для создания отверстий в деталях методом вычитания.

Ошибки и рекомендации при моделировании

При создании цилиндров новички часто допускают типичные ошибки, которые замедляют работу и приводят к неточностям.

Распространённые ошибки

• Неправильная система координат: построение в 2D-пространстве без перехода в 3D-вид. Решение — всегда проверяйте рабочее пространство и используйте вид «Изометрия».
• Отсутствие привязок: случайное смещение центра. Активируйте OSNAP (F3) и используйте привязку к центру (CEN).
• Нулевая толщина: ошибка при EXTRUDE — ввод высоты 0. Проверяйте единицы измерения и масштаб.
• Разрывы в контуре: при REVOLVE разомкнутый профиль создаёт поверхность, а не solid. Убедитесь, что объект замкнут.

Рекомендации по эффективной работе

• Используйте слои: помещайте цилиндры на отдельный слой для удобства управления.
• Применяйте именованные виды (VIEW) для быстрого переключения между проекциями.
• Сохраняйте чертёж после каждого важного шага — 3D-моделирование чувствительно к сбоям.
• Экспортируйте модель в форматы STEP или IGES для совместимости с другими CAD-системами.

Экспертное мнение

Профессионалы отмечают, что ключ к эффективному моделированию — не в знании одного метода, а в умении выбирать правильный инструмент под задачу. Например, при работе с листовыми деталями в AutoCAD Mechanical может быть удобнее использовать специализированные команды, чем базовый CYLINDER.

Вопросы и ответы

Заключение

Создание цилиндра в AutoCAD — базовый, но важный навык, который открывает путь к сложному 3D-моделированию. Независимо от выбранного метода — CYLINDER, EXTRUDE или REVOLVE — каждый из них имеет своё место в рабочем процессе инженера. Главное — понимать, когда и зачем использовать тот или иной подход, а также следить за точностью и согласованностью модели.

• Команда CYLINDER — самый быстрый способ для простых цилиндров.
• EXTRUDE даёт контроль над формой основания и поддерживает параметризацию.
• REVOLVE незаменим при создании тел вращения и сложных деталей.
• Всегда проверяйте тип объекта (solid), единицы измерения и качество отображения.
• Используйте булевы операции и свойства для модификации и анализа моделей.
