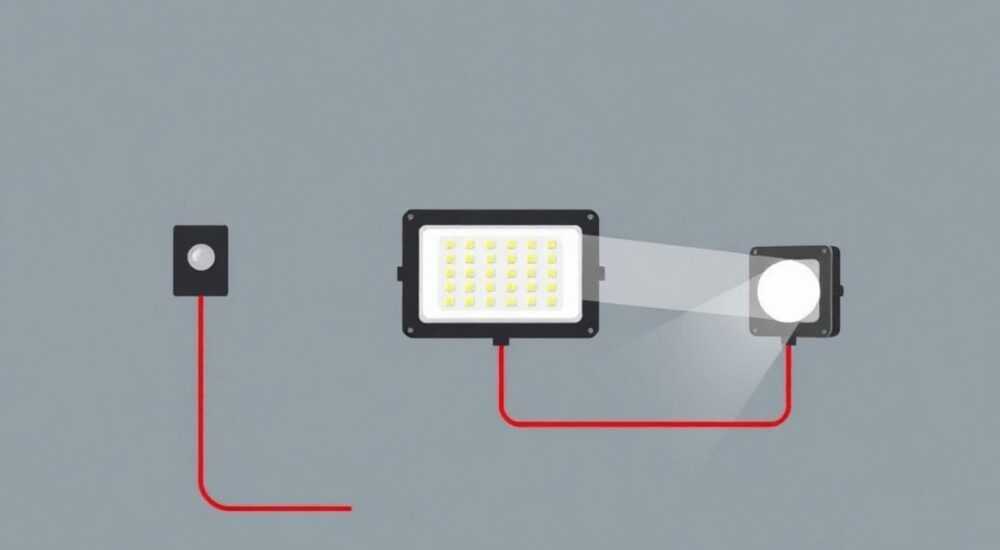

Как правильно подключить светодиодный прожектор с датчиком движения

Светодиодные прожекторы с датчиками движения стали неотъемлемой частью современной системы наружного освещения — от частных домов до промышленных объектов. Они обеспечивают безопасность, экономию энергии и комфорт, включая свет только при необходимости. Однако неправильное подключение может привести к ложным срабатываниям, перегреву, выходу из строя датчика или даже короткому замыканию. Многие пользователи сталкиваются с трудностями при монтаже: не знают, как правильно подключить фазу и ноль, где разместить датчик, чтобы он не реагировал на проезжающие машины, или как настроить чувствительность и время задержки. Эта статья подробно раскроет все аспекты безопасного и эффективного подключения светодиодного прожектора с датчиком движения — от выбора модели до окончательной настройки.

Выбор светодиодного прожектора с датчиком движения

Перед тем как приступать к монтажу, важно правильно выбрать оборудование. Современные прожекторы отличаются по типу датчика, степени защиты, углу обзора и мощности. Наиболее распространённые — инфракрасные (PIR) датчики, реагирующие на тепло тела. Они идеальны для наблюдения за пешеходами, но могут давать ложные срабатывания от тепловых потоков от батарей или вентиляторов. Для зон с высокой активностью транспорта лучше выбрать модели с микроволновым или комбинированным (PIR + микроволновый) датчиком — они точнее определяют движение.

Степень защиты IP65 и выше обязательна для наружного использования. Прожекторы с IP44 подойдут только под навесом. Обратите внимание на материал корпуса: алюминий лучше отводит тепло, чем пластик, что продлевает срок службы светодиодов. Мощность варьируется от 10 до 150 Вт — для освещения двора достаточно 30–60 Вт, для фасада здания — 80–120 Вт. Не забудьте про цветовую температуру: 4000–5000 К — нейтральный белый свет, оптимальный для безопасности; 6000 К — холодный белый, подходит для промзоны, но может вызывать дискомфорт у жильцов.

При покупке проверьте наличие сертификатов соответствия (Ростехнадзор, EAC), а также наличие регулировок на корпусе: чувствительность, время задержки и уровень освещённости (LUX). Некоторые модели позволяют отключить датчик вручную — это полезно при необходимости постоянного освещения.

Подключение по схеме: пошаговая инструкция

Подключение светодиодного прожектора с датчиком движения — это не просто соединение проводов. Это последовательная цепь, где датчик выступает как автоматический выключатель. Схема подключения стандартна: фаза и ноль от сети идут на датчик, а с датчика — на прожектор. Заземление (если есть) подключается напрямую к корпусу прожектора.

1. Отключите электропитание на щитке. Используйте индикаторную отвёртку, чтобы убедиться, что напряжение отсутствует на всех проводах.
2. Снимите крышку датчика движения — обычно она крепится на винты или защёлки.
3. Определите клеммы: L (фаза), N (ноль), Lout (выход на нагрузку — прожектор). На некоторых моделях вместо Lout — «Load» или «Out».
4. Подключите фазу от сети к клемме L. Ноль — к клемме N. Если есть заземляющий провод (жёлто-зелёный), подключите его к клемме PE или к корпусу датчика/прожектора.
5. Провод от клеммы Lout (или Load) подключите к фазовому проводу прожектора. Ноль от сети напрямую к нулевому проводу прожектора.
6. Закрепите все соединения винтами, убедитесь, что изоляция не зажата.
7. Установите датчик на место, закройте крышку.
8. Включите питание. Дождитесь, пока датчик войдёт в режим ожидания — обычно это 30–60 секунд.

Если прожектор и датчик — отдельные устройства, используйте кабель сечением не менее 1.5 мм². Для длинных линий (более 20 м) — 2.5 мм². Используйте кабель с двойной изоляцией (например, ВВГнг-Ls) и защитные коробки при проходе через стены.

Размещение датчика движения: где и как

Место установки датчика — ключевой фактор его эффективности. Ошибочное размещение приводит к постоянным ложным срабатываниям или, наоборот, к полному отсутствию реакции на движение. Датчик должен охватывать зону, где ожидается движение: входная зона, дорожка, ворота. Избегайте установки напротив деревьев, ветровых турбин, радиаторов или окон, где есть колебания температуры.

Угол обзора большинства датчиков — 110–180 градусов. Установите устройство на высоте 2–3 метра, чтобы охватить зону на уровне груди человека. Направьте его так, чтобы движение происходило поперёк зоны обзора — это повышает чувствительность. Если человек идёт прямо на датчик, он может не сработать.

Для освещения двора с несколькими зонами используйте несколько прожекторов с датчиками, а не один мощный. Это экономит энергию и обеспечивает равномерное освещение. Не монтируйте датчик под солнечными лучами — перегрев снижает точность сенсора. Также избегайте установки рядом с источниками радиопомех: роутерами, спутниковыми антеннами.

Для многоквартирных домов и коммерческих объектов рекомендуется использовать датчики с функцией «анти-петля» — они игнорируют мелких животных до 20 кг. Такие модели часто маркируются как «pet immune».

Настройка чувствительности и времени задержки

Большинство датчиков имеют три регулировки: LUX (уровень освещённости), TIME (время задержки) и SENS (чувствительность). Настройка производится после подключения и включения питания.

• LUX — определяет, при каком уровне освещённости датчик будет активен. Если установить LUX на максимум — датчик будет срабатывать только в полной темноте. Для освещения двора — установите в положение 2–5 (на шкале от 1 до 10). Это позволит включать свет при сумерках, но не днём.
• TIME — время, в течение которого свет остаётся включённым после прекращения движения. Для входной зоны — 10–30 секунд. Для длинной дорожки — 1–3 минуты. Не ставьте слишком долго — это тратит энергию.
• SENS — чувствительность к движению. При высоком значении датчик реагирует на малейшие движения — ветки, животных. Для жилой зоны — 5–7. Для зоны с высокой активностью (гараж, парковка) — 8–10.

Некоторые модели имеют дополнительную настройку — «день/ночь» или «режим тестирования». В режиме теста датчик игнорирует LUX и всегда включает свет при движении — полезно для первоначальной проверки.

После настройки проведите тест: пройдите зоной обзора. Если свет включается с задержкой более 1 секунды — возможно, датчик не настроен или повреждён. Если свет гаснет слишком быстро — увеличьте TIME. Если свет включается без движения — снизьте SENS или перенесите датчик.

Частые ошибки при подключении и как их избежать

Даже опытные домашние мастера допускают типичные ошибки, которые могут привести к поломке оборудования или опасности.

• Подключение фазы к нулевой клемме. Это нарушает работу датчика и может повредить электронику. Всегда проверяйте маркировку L и N. Если провода не промаркированы — используйте индикаторную отвёртку.
• Использование провода малого сечения. Провод 0.75 мм² не выдержит нагрузку прожектора 100 Вт. Это приведёт к перегреву, оплавлению изоляции и короткому замыканию. Минимум — 1.5 мм².
• Неправильное заземление. Если прожектор имеет заземляющий контакт, но его не подключили — это риск поражения током при пробое изоляции. Заземление обязательно для металлических корпусов.
• Установка в зоне с помехами. Датчик рядом с микроволновой печью, Wi-Fi роутером или мощным радиопередатчиком может «слепнуть» или срабатывать ложно.
• Не проверка работоспособности до фиксации. Подключите временно, включите питание, протестируйте. Только после этого крепите на стену.

Также не подключайте прожектор через обычный выключатель, если он уже имеет встроенный датчик — это создаёт конфликт управления. Если нужен ручной контроль — выбирайте модели с функцией «ручного включения» или используйте двухпозиционный переключатель, параллельный датчику.

Экспертное мнение: советы профессионала

Марина также отмечает, что в регионах с частыми перепадами температуры (например, Сибирь или Урал) лучше выбирать прожекторы с термозащитой — они автоматически снижают мощность при перегреве. Важно проверять герметичность корпуса: если датчик установлен под крышей, но не имеет резиновых уплотнителей — влага попадёт внутрь, и через год устройство выйдет из строя.

Для тех, кто хочет интегрировать прожектор в умный дом — выбирайте модели с Bluetooth или Zigbee. Они позволяют управлять через приложение, настраивать расписания и отключать датчик по расписанию (например, ночью, когда все спят).

Вопросы и ответы

Заключение

Подключение светодиодного прожектора с датчиком движения — задача, требующая внимания к деталям, но не сложная для человека с базовыми навыками работы с электрикой. Главное — соблюдать последовательность: отключение питания, правильная маркировка проводов, выбор подходящего места установки и грамотная настройка. Не стоит экономить на кабелях, герметичности и качестве датчика — это напрямую влияет на безопасность и срок службы системы.

Современные технологии позволяют создавать умные, энергоэффективные системы освещения, которые не только экономят деньги, но и повышают комфорт и безопасность. Правильно установленный прожектор работает годами без вмешательства, включаясь в нужный момент и выключаясь, когда он больше не нужен.

• Всегда отключайте питание перед подключением — это вопрос безопасности.
• Используйте кабель сечением не менее 1.5 мм² и соблюдайте полярность L/N.
• Размещайте датчик так, чтобы движение происходило поперёк зоны обзора — это повышает точность.
• Настройте LUX, TIME и SENS под конкретную зону — не используйте настройки по умолчанию.
• Проверяйте герметичность и заземление — особенно в условиях повышенной влажности.
