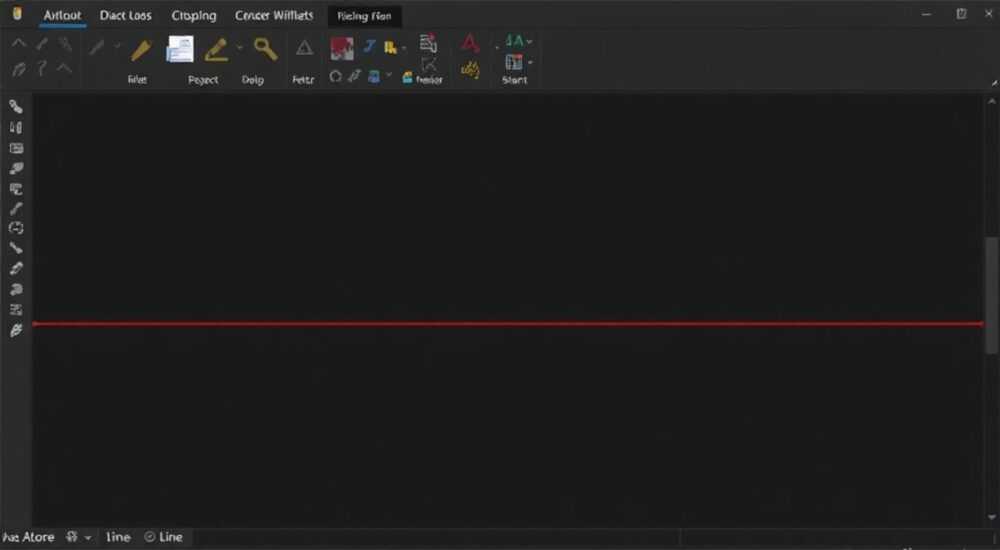

Как редактировать линию в автокаде

Линия — один из базовых элементов в AutoCAD, и умение эффективно её редактировать критически важно для точности чертежей. Редактирование линии может включать изменение длины, направления, положения, а также преобразование в другие объекты или объединение с другими примитивами. Владение инструментами модификации позволяет не только исправлять ошибки, но и значительно ускорять процесс проектирования.

Основные инструменты редактирования линий

AutoCAD предоставляет широкий набор инструментов для модификации геометрии, особенно для таких простых объектов, как линии. Эти команды находятся на вкладке «Главная» в группе «Редактирование». Каждая команда решает определённую задачу, и понимание их различий помогает выбирать наиболее эффективный способ.

Наиболее часто используемые команды:

• MOVE (Переместить) — сдвигает линию без изменения её ориентации.
• ROTATE (Повернуть) — изменяет угол наклона относительно заданной точки.
• LENGTHEN (Длина) — увеличивает или уменьшает длину линии.
• TRIM (Обрезать) и EXTEND (Удлинить) — корректируют линию по границам других объектов.
• STRETCH (Растянуть) — деформирует часть линии при выборе через рамку.

Выбор подходящего инструмента зависит от контекста. Например, если нужно сместить всю линию параллельно, используется MOVE. Если же требуется изменить только один конец — подойдёт STRETCH или ручки редактирования.

Способы вызова команд

Команды доступны несколькими путями:

1. Через вкладку «Главная» → панель «Редактирование».
2. Через контекстное меню после выделения объекта.
3. Через командную строку (например, «TRIM», «EXTEND»).
4. С помощью сочетаний клавиш (например, Ctrl+1 — свойства, Ctrl+C/V — копирование).

Использование командной строки особенно эффективно для опытных пользователей, так как позволяет выполнять действия быстрее, не отвлекаясь на мышь.

Как изменить длину линии

Одна из самых частых задач — изменение длины линии без потери её направления. Для этого служит команда LENGTHEN. Она позволяет точно задать новую длину, процентное изменение или отложить расстояние от конечной точки.

Процесс использования команды:

1. Введите в командной строке LENGTHEN или найдите её на панели.
2. Выберите метод: «Длина», «Процент», «Дельта» или «Динамический».
3. Укажите значение (например, 150 мм).
4. Щёлкните по концу линии, который нужно удлинить.

Методы команды LENGTHEN:

Распространённые ошибки при использовании LENGTHEN

• Выбор неверного конца линии — команда действует только на ближайший конец к курсору.
• Отсутствие привязки — может привести к неточному результату.
• Применение к полилинии вместо линии — LENGTHEN работает только с линейными сегментами.

Перемещение и поворот линии

Команды MOVE и ROTATE позволяют изменять положение и ориентацию линии в пространстве. Они особенно полезны при компоновке чертежа или согласовании элементов.

Для перемещения:

1. Выделите линию.
2. Начните команду MOVE.
3. Укажите базовую точку (например, начальный конец линии).
4. Задайте вторую точку — куда переместить.

При повороте важно правильно выбрать центр вращения. Например, если линия должна повернуться вокруг своей середины, установите объектную привязку «Середина».

Точный поворот: относительно других объектов

AutoCAD позволяет указывать угол поворота не только числом, но и графически:

• Выберите опцию «Ссылка» (Reference) в команде ROTATE.
• Укажите текущий угол линии.
• Задайте новый угол — программа рассчитает разницу.

Это полезно, когда нужно совместить линию с другим наклонным элементом, угол которого заранее неизвестен.

Обрезка и удлинение: работа с соседними объектами

Команды TRIM и EXTEND — ключевые при работе с пересекающимися линиями. Они позволяют быстро довести чертёж до аккуратного вида, убрав лишние сегменты или продлив до нужной границы.

Алгоритм обрезки:

1. Запустите команду TRIM.
2. Выберите объекты-ограничители (нажмите Enter, если все объекты подходят).
3. Щёлкните по части линии, которую нужно удалить.

Для удлинения:

1. Запустите EXTEND.
2. Выберите граничные объекты (до которых нужно достроить).
3. Укажите линию, которую нужно продлить.

Советы по выбору объектов

• Используйте опцию «Ограничители» (BOUNDARY) — позволяет автоматически выбрать все объекты как границы.
• Применяйте фильтры выбора (например, только линии или полилинии).
• Для множественного выбора используйте рамку или режим «Добавить» (A в командной строке).

Объединение и разрыв линий

Иногда необходимо соединить две линии в одну или, наоборот, разорвать на части. Для этого используются команды JOIN и BREAK.

JOIN объединяет линии, если они лежат на одной прямой и имеют общую точку. Команда автоматически удаляет зазор, если он в пределах заданного допуска.

BREAK создаёт разрыв в линии. Можно указать две точки — начало и конец разрыва, или просто разорвать в одной точке (BREAK AT POINT).

Как выполнить JOIN

1. Введите JOIN.
2. Выберите первую линию.
3. Выберите вторую — если условия соблюдены, они объединятся.
4. Если не соединяются, проверьте: угол между ними должен быть 180°, а расстояние между концами — в пределах TOLERANCE.

Редактирование с помощью ручек (Grips)

Ручки — это маленькие квадратики, появляющиеся при выделении объекта. Они позволяют быстро изменять линию без вызова команд.

При клике на линию появляются три ручки:

• Две на концах — для изменения длины и направления.
• Одна в центре — для перемещения всей линии.

Действия с ручками:

1. Выделите линию — появятся ручки.
2. Щёлкните по концевой ручке.
3. Переместите курсор — линия будет растягиваться.
4. Введите значение в командной строке для точного размера.

Правая кнопка мыши при активной ручке открывает контекстное меню: «Растянуть», «Переместить», «Повернуть», «Масштаб», «Отразить».

Точные методы: привязки, размеры и параметризация

Для профессионального черчения недостаточно «на глаз». AutoCAD предлагает инструменты для точного редактирования: объектные привязки, динамический ввод, размеры и параметрические зависимости.

Объектные привязки (OSNAP) — основа точности. Включите привязки: Конец, Середина, Пересечение, Центр. Это гарантирует, что вы будете попадать точно в нужные точки.

Динамический ввод (DYN) показывает координаты и расстояния рядом с курсором. При растяжении линии можно сразу ввести требуемое значение.

Параметрическое редактирование

В современных версиях AutoCAD можно применять параметрические ограничения:

• Геометрические — например, «горизонтальность», «параллельность».
• Размерные — задают точные расстояния и углы.

После назначения размерного ограничения вы можете изменить его значение, и линия автоматически подстроится.

Экспертное мнение

Анна Смирнова, ведущий проектировщик, 14 лет опыта

«За годы работы я поняла: скорость начинается с дисциплины. Новички тратят время на переделку, потому что не используют привязки и команды вроде LENGTHEN. Я всегда советую: освойте три вещи — OSNAP, DYN и ручки. Этого достаточно для 80% задач.

Когда работаем над масштабным проектом, например, планом этажа, любая неточность в линии может повлечь ошибку в стене. Поэтому я использую параметрические зависимости на ключевых осях. Да, это требует времени на настройку, но потом, при внесении изменений, вся схема обновляется автоматически.

И помните: редактирование — это не исправление ошибок, а часть проектирования. Линия редко бывает идеальной с первого раза. Умение быстро и точно её изменить делает вас настоящим мастером AutoCAD.»

Вопросы и ответы

Заключение

Редактирование линий в AutoCAD — это не просто исправление ошибок, а важнейший этап проектирования. Владение инструментами вроде LENGTHEN, TRIM, EXTEND, MOVE и ручек позволяет работать быстро и точно. Современные функции, такие как параметризация и динамический ввод, выводят качество чертежей на новый уровень.

• Используйте команду LENGTHEN для точного изменения длины линии.
• Применяйте TRIM и EXTEND для аккуратной стыковки объектов.
• Освойте редактирование с помощью ручек — это самый быстрый способ.
• Включите объектные привязки и динамический ввод для точности.
• Используйте параметрические зависимости при частых изменениях.
