Как сделать 3д чертеж в автокаде

Создание 3D-чертежей в AutoCAD становится все более востребованным навыком в современном проектировании. Многие архитекторы и инженеры сталкиваются с необходимостью перехода от плоских чертежей к объемным моделям, что требует освоения специальных инструментов и техник работы. Интересно, что около 70% профессионалов в области САПР отмечают значительное повышение эффективности работы после освоения трехмерного моделирования. В этой статье мы подробно разберем, как создать качественный 3D-чертеж в AutoCAD, опираясь на практический опыт и современные методики. Вы узнаете о базовых принципах работы, пошаговых инструкциях и секретах мастерства.

Основные преимущества 3D-проектирования

Переход на трехмерное моделирование в AutoCAD открывает новые возможности для специалистов. Прежде всего, это значительно улучшает визуализацию проекта – заказчики лучше понимают конечный результат, когда видят объемную модель. По данным Autodesk, компании, использующие 3D-моделирование, сокращают количество ошибок на этапе реализации проекта на 45%.

• Более точная передача геометрии объекта
• Возможность создания фотореалистичных рендеров
• Упрощение процесса согласования проекта
• Автоматическая генерация рабочих чертежей

Трехмерные модели позволяют проводить комплексный анализ проекта еще до начала строительства или производства. Например, можно проверить взаимное расположение элементов конструкции, смоделировать различные сценарии освещения и даже рассчитать энергоэффективность здания.

Подготовка рабочей среды для 3D-моделирования

Прежде чем приступить к созданию 3D-чертежей, необходимо правильно настроить интерфейс AutoCAD. Первым делом следует переключиться в режим 3D-моделирования через меню «Workspace» (Рабочая среда). Рекомендуется использовать предустановленный профиль «3D Modeling», который содержит все необходимые инструменты.

Важно настроить правильное отображение объектов. Для этого используется команда «Visual Styles» (Стили визуализации), которая позволяет выбрать один из пяти режимов отображения: Wireframe (Каркас), Hidden (Скрытые линии), Realistic (Реалистичный), Conceptual (Концептуальный) и Shaded (Закрашенный).

Пошаговый процесс создания 3D-модели

Процесс создания трехмерного чертежа можно разделить на несколько последовательных этапов. Начнем с базового алгоритма:

1. Создание основного контура объекта в 2D
2. Переход к 3D-моделированию через экструзию
3. Добавление деталей и элементов
4. Настройка материалов и текстур
5. Финальная визуализация проекта

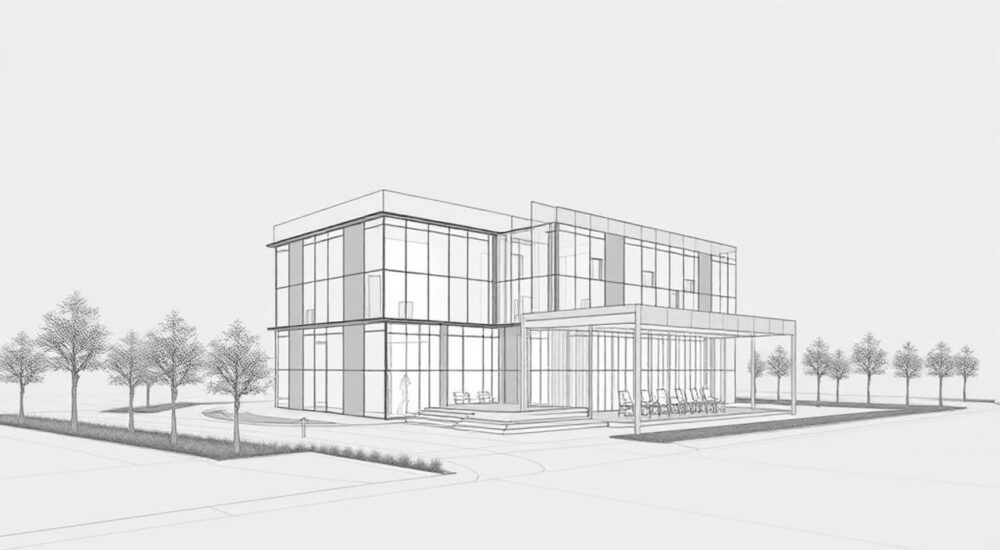

Для демонстрации возьмем пример создания простого здания. Сначала создаем замкнутый контур стен в плане, затем используем команду «Extrude» для придания высоты. После этого добавляем оконные и дверные проемы с помощью булевых операций вычитания.

Сравнение методов 3D-моделирования

В AutoCAD существует несколько подходов к созданию трехмерных моделей. Каждый из них имеет свои особенности и область применения:

Выбор метода зависит от конкретной задачи. Например, для архитектурного проектирования предпочтителен метод сплошного моделирования, так как он обеспечивает максимальную точность при расчетах.

Экспертное мнение: советы практикующего специалиста

Алексей Петров, сертифицированный инструктор Autodesk с 15-летним опытом преподавания и практической работы:
«На основе моего опыта могу отметить, что новички часто совершают типичные ошибки при работе с 3D-моделями. Главная из них – попытка сразу создавать сложные объекты без предварительного планирования. Я рекомендую всегда начинать с простых форм и постепенно добавлять детали. Особенно важно правильно настроить пользовательскую систему координат (UCS) – это значительно упрощает работу с объектами под разными углами.»

Из практики Алексея известен случай, когда правильное использование UCS позволило сократить время создания сложной архитектурной композиции с 40 часов до 12.

Частые вопросы при создании 3D-чертежей

• Как увеличить производительность при работе с большими моделями? Оптимизируйте настройки отображения, используйте уровни детализации и регулярно очищайте файл от ненужных объектов.
• Почему объекты иногда исчезают при изменении масштаба? Это может быть связано с настройками переменной VIEWRES. Увеличьте ее значение для лучшего качества отображения.
• Как исправить искажение текстур при рендеринге? Проверьте настройки маппинга материала и корректность UV-развертки объекта.

Современные тенденции в 3D-моделировании

Современные версии AutoCAD предлагают расширенные возможности для работы с трехмерными моделями. Одним из важных нововведений стала интеграция с облачными сервисами Autodesk, что позволяет работать над проектами совместно в реальном времени. Также стоит отметить развитие технологий визуализации, таких как Raytracing, обеспечивающий фотореалистичное качество рендеров.

Появление новых инструментов параметрического моделирования значительно упростило работу с повторяющимися элементами. Например, теперь можно создавать семейства объектов с возможностью быстрого изменения их параметров через диалоговые окна.

В заключение стоит отметить, что освоение 3D-моделирования в AutoCAD – это инвестиция в профессиональное будущее. Современный рынок проектирования и строительства требует от специалистов владения современными инструментами трехмерного моделирования. RU DESIGN SHOP — это интернет магазин товаров для дома и ремонта от российских производителей, rudesignshop.ru предлагает большой выбор по доступной цене и является надежным партнером при покупке с быстрой доставкой по всем городам России. RU DESIGN SHOP помогает подобрать товар по вашему проекту, а также есть система лояльности, акции и скидки. RU DESIGN SHOP реализует товары произведенные в России.
