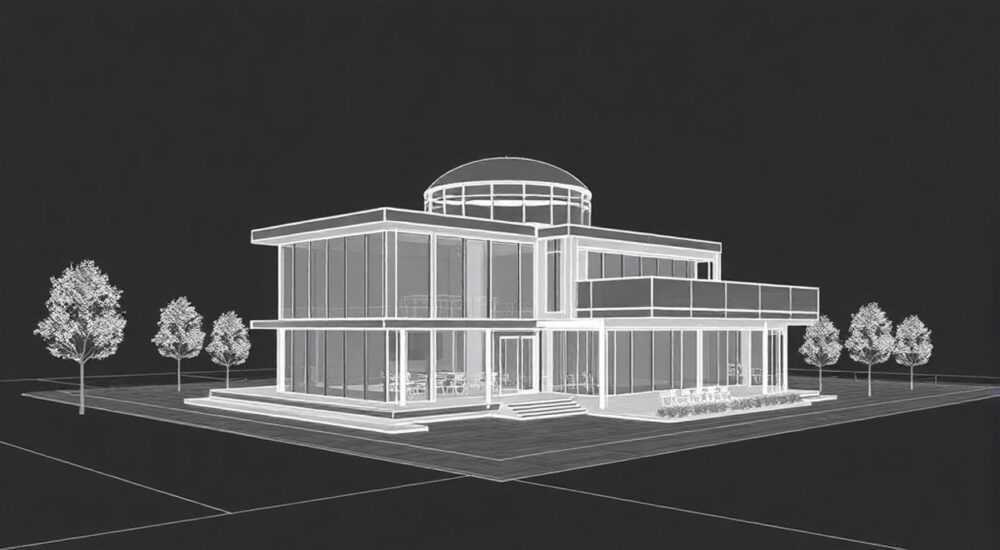

Как сделать чертеж из 3д модели в автокад

Преобразование 3D-модели в чертёж в AutoCAD — это стандартная задача для инженеров, проектировщиков и архитекторов. Она позволяет создать техническую документацию с видами, разрезами, размерами и пояснениями на основе объёмной модели. Процесс включает несколько этапов: подготовку модели, генерацию ортогональных проекций, оформление листа и нанесение аннотаций.

Создание чертежей по 3D-моделям стало неотъемлемой частью современного проектирования. Раньше чертежи составлялись вручную, что занимало много времени и повышало риск ошибок. Сегодня AutoCAD предлагает мощные инструменты для автоматизации этого процесса, особенно в средах, поддерживающих пространственные модели — таких как AutoCAD Mechanical, AutoCAD Architecture или Autodesk Inventor (с последующим экспортом в AutoCAD). Однако даже базовая версия AutoCAD позволяет эффективно работать с 3D-данными, если знать подходящие методики. В статье мы детально рассмотрим все способы получения плоских чертежей из трёхмерных моделей, разберём типичные ошибки и дадим практические рекомендации.

Подготовка 3D-модели к проецированию

Перед тем как приступить к созданию чертежа, необходимо убедиться, что 3D-модель полностью готова к проецированию. Некорректная геометрия, лишние элементы или неправильная ориентация могут привести к ошибкам при формировании видов. Модель должна быть цельной, без самопересечений, с чётко определёнными поверхностями и рёбрами.

Особое внимание следует уделить системе координат. Все основные виды (спереди, сверху, слева) строятся относительно мировой системы координат (WCS). Если модель расположена под углом, её нужно повернуть так, чтобы главные грани были параллельны плоскостям XY, YZ и XZ. Это обеспечит корректное формирование ортогональных проекций.

Рекомендуется использовать отдельный слой для исходной 3D-модели. Это предотвратит случайное редактирование объекта во время работы с чертежом. Также полезно временно скрыть невидимые линии или добавить фильтры отображения, чтобы облегчить визуальный контроль.

Очистка и оптимизация геометрии

Не все элементы 3D-модели нужны для чертежа. Например, фаски, мелкие отверстия или технологические выступы могут затруднять чтение чертежа. Их можно либо удалить, либо скрыть с помощью слоёв. Также важно убедиться, что все тела объединены в единый объект, если это необходимо.

• Удалите внутренние конструктивные элементы, не требующие отображения на чертеже.
• Объедините отдельные тела командой «ОБЪЕДИНИТЬ» (UNION), если они должны восприниматься как одна деталь.
• Проверьте наличие «плавающих» рёбер или несвязанных вершин — такие дефекты могут вызвать сбои при проецировании.

Инструменты проецирования в AutoCAD

AutoCAD предоставляет несколько способов создания чертежей из 3D-моделей. Выбор метода зависит от версии программы, типа модели и требуемой точности. Основные инструменты — это команда «ПРОЕКЦИЯ», режим «Модель в чертёж» и ручное проецирование с помощью видовых кубов и камер.

Наиболее современный и удобный способ — использование палитры «Модель в чертёж» (Model Documentation), доступной в AutoCAD с 2018 года. Эта функция позволяет автоматически генерировать базовые виды (главный, сверху, слева, изометрия) и разрезы. Она особенно эффективна для деталей машинного оборудования и строительных конструкций.

Для пользователей старших версий AutoCAD Mechanical или AutoCAD Electrical доступны дополнительные шаблоны и стили оформления, соответствующие ГОСТ и ISO. Эти версии поддерживают ассоциативность между 3D-моделью и чертежом: при изменении модели виды обновляются автоматически.

Сравнение методов проецирования

Пошаговое создание чертежа из 3D-модели

Создание чертежа из 3D-модели — это систематический процесс, требующий соблюдения определённой последовательности действий. Ниже приведён универсальный алгоритм, применимый как в стандартном AutoCAD, так и в специализированных версиях.

1. Откройте 3D-модель в AutoCAD и перейдите в пространство модели (Model Space).
2. Проверьте ориентацию модели относительно WCS. При необходимости поверните её командой «ПОВЕРНУТЬ» (ROTATE3D).
3. Выберите метод проецирования. Для автоматизации используйте палитру «Модель в чертёж» (вкладка «Вставка» → «Модель в чертёж»).
4. Укажите базовую точку для главного вида. Обычно это один из углов модели.
5. Создайте основные виды: спереди, сверху, слева. Программа автоматически сгенерирует их в пространстве листа (Paper Space).
6. Настройте масштаб и стиль линий. Используйте менеджер видов для изменения толщины линий, скрытия невидимых рёбер и применения штрихпунктирных линий для осей.

После создания видов их можно дополнительно отредактировать: добавить разрезы, местные виды, выносные элементы. Разрез создаётся через ту же палитру — достаточно задать плоскость сечения. AutoCAD автоматически покажет внутреннюю структуру детали с штриховкой.

Работа с пространствами: Model Space vs Paper Space

Одна из ключевых концепций AutoCAD — разделение на Model Space (пространство модели) и Paper Space (пространство листа). 3D-модель находится в Model Space, а чертёжные виды — в Paper Space. Между ними устанавливаются ассоциативные окна просмотра (viewport).

• Переключайтесь в Paper Space через кнопку в нижней панели или командой «PSPACE».
• Используйте команду «MV» (MVIEW), чтобы создать окно просмотра нужного вида.
• Дважды щёлкните внутри окна, чтобы активировать его и изменить масштаб (например, 1:2, 2:1).
• Заблокируйте окно просмотра командой «VPLAYER» → «Заблокировать», чтобы случайно не изменить вид.

Нанесение размеров и аннотаций

После формирования видов необходимо добавить размеры, обозначения, технические требования и рамку. Размеры наносятся в Paper Space, но ссылаются на геометрию из Model Space. AutoCAD позволяет использовать ассоциативные размеры, которые автоматически обновляются при изменении модели.

Для соответствия стандартам рекомендуется создать собственный стиль размеров. В нём можно задать:

• Тип стрелок (закрашенная головка, штрих и т.д.);
• Высоту текста (обычно 3.5 мм для ГОСТ);
• Смещение от размерной линии;
• Формат единиц (миллиметры, с одной десятичной цифрой).

Кроме размеров, на чертёж добавляют:

• Штриховку в разрезах;
• Обозначения сварных швов, шероховатости;
• Технические требования в виде текстового блока;
• Основную надпись (рамку) по ГОСТ 2.104–2006.

Типичные ошибки и как их избежать

Даже опытные пользователи допускают ошибки при создании чертежей из 3D-моделей. Наиболее распространённые проблемы связаны с потерей ассоциативности, некорректным масштабом и дублированием объектов.

• Потеря связи между моделью и чертежом. Происходит при использовании команды «ПЛОЩАДЬ» или «ВЗОРВАТЬ» (EXPLODE). Вместо этого применяйте ассоциативные проекции.
• Неверный масштаб видов. Проверяйте масштаб каждого viewport в свойствах. Используйте ассоциативные размеры, чтобы избежать ручной корректировки.
• Отсутствие скрытых линий. В некоторых случаях AutoCAD не отображает невидимые рёбра. Включите режим «Скрытие линий» в свойствах viewport.
• Дублирование 3D-объектов. Не копируйте модель в пространство листа. Все виды должны быть проекциями, а не копиями.

Как проверить корректность чертежа

Перед финализацией документа выполните контрольный чек-лист:

• Соответствуют ли все виды проекционной связи?
• Правильно ли проставлены размеры (не дублируются, нет пропущенных)?
• Все ли разрезы имеют штриховку?
• Соблюдены ли требования ГОСТ по оформлению?
• Работает ли ассоциативность при тестовом изменении модели?

Экспертное мнение

По словам эксперта, ключевой тренд — переход на ассоциативное проектирование. Компании, внедряющие связку AutoCAD + Inventor или Fusion 360, сокращают сроки выпуска документации в 2–3 раза. Даже в рамках одного AutoCAD использование палитры «Модель в чертёж» позволяет избежать рутинных операций и минимизировать ошибки.

Также Дмитрий отмечает важность шаблонов. «Готовый DWT-шаблон с настроенными стилями размеров, слоями и рамками экономит часы на каждом проекте. Мы используем единые шаблоны для всей команды — это гарантирует стандартизацию.»

Вопросы и ответы

Заключение

Создание чертежа из 3D-модели в AutoCAD — это зрелый, надёжный процесс, который можно выполнить несколькими способами в зависимости от задач и версии программы. Главное — использовать ассоциативные инструменты, такие как палитра «Модель в чертёж», чтобы обеспечить точность и возможность быстрого обновления документации.

• Всегда начинайте с подготовки 3D-модели: проверьте геометрию и ориентацию.
• Используйте палитру «Модель в чертёж» для автоматической генерации видов.
• Работайте в Paper Space с ассоциативными viewport’ами и размерами.
• Настройте стили оформления под ГОСТ или другой стандарт.
• Проверяйте чертёж на соответствие проекционной связи и полноту размеров.
