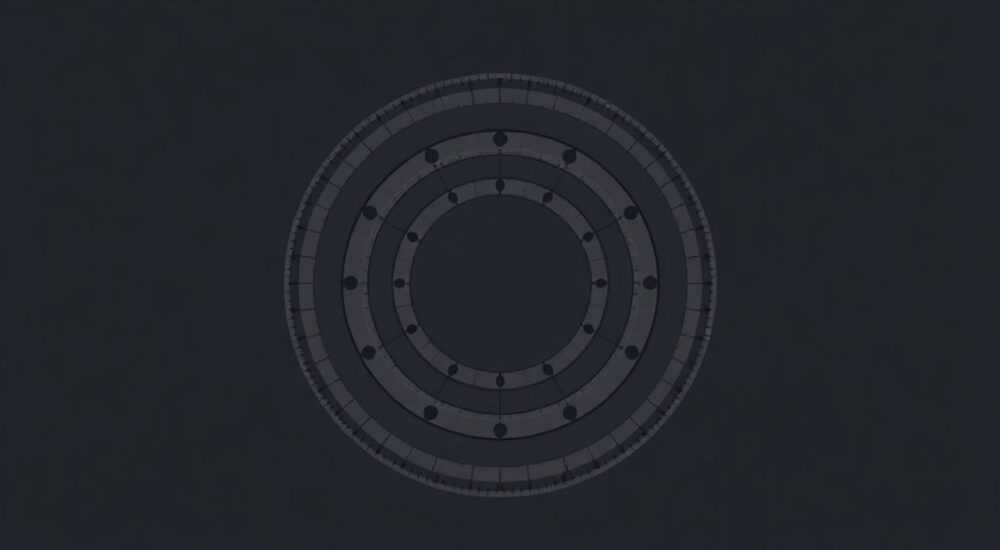

Как сделать круговой массив в автокаде

Круговой массив в AutoCAD представляет собой мощный инструмент для создания множества копий объектов, расположенных по окружности. Эта функция особенно ценна при проектировании симметричных конструкций, таких как колеса, шестерни или декоративные элементы. Многие пользователи сталкиваются с трудностями при работе с этим инструментом, не понимая всех его возможностей и настроек. Представьте, как значительно ускорится ваша работа, если вы освоите создание круговых массивов всего за несколько кликов. В этой статье мы подробно разберем все аспекты работы с данной функцией, рассмотрим практические примеры и поделимся экспертными советами.

Основы работы с круговым массивом

Для начала важно понять базовые принципы создания кругового массива. Команда доступна через панель инструментов «Редактирование» или через командную строку (ARRAY или АММАССИВ). Существует два основных типа массивов: классический и ассоциативный. Классический массив создает независимые копии объектов, тогда как ассоциативный позволяет редактировать параметры массива после его создания.

При работе с круговым массивом необходимо задать следующие параметры:

• Центральную точку массива
• Количество элементов
• Угол заполнения
• Направление вращения

Важно отметить, что начиная с версии AutoCAD 2012, появилась возможность работать с динамическими массивами, что значительно упростило процесс создания и редактирования.

Пошаговая инструкция создания кругового массива

Процесс создания кругового массива можно разбить на последовательные шаги. Первым делом нужно выбрать исходный объект или группу объектов, которые будут дублироваться. Затем следует вызвать команду ARRAYCIRCLE (АММАССИВОКР) любым удобным способом.

После выполнения этих шагов, программа автоматически создаст массив согласно заданным параметрам. При необходимости можно сразу скорректировать настройки через панель свойств.

Продвинутые техники работы с массивами

Опытные пользователи часто применяют дополнительные возможности при создании круговых массивов. Например, можно использовать режим отслеживания для точного позиционирования центра массива. Также полезной функцией является возможность создания частичных массивов, где угол заполнения меньше 360 градусов.

Рассмотрим несколько продвинутых приемов:

• Создание вложенных массивов (массив внутри массива)
• Использование различных методов выбора центральной точки
• Применение привязок при размещении элементов
• Комбинирование с другими инструментами редактирования

Особенно интересной является возможность использования параметрического управления массивами через динамические блоки. Это позволяет создавать более гибкие конструкции, адаптирующиеся под изменяющиеся условия проекта.

Сравнение методов создания круговых массивов

Существует несколько способов создания круговых массивов в AutoCAD. Рассмотрим их основные характеристики:

Выбор конкретного метода зависит от сложности проекта и требований к конечному результату. В большинстве случаев рекомендуется использовать ассоциативные массивы, так как они предоставляют наибольшую гибкость.

Экспертное мнение

Александр Петров, сертифицированный специалист Autodesk с 15-летним опытом в области архитектурного проектирования, делится своим опытом: «В своей практике я часто сталкиваюсь с необходимостью создания сложных симметричных конструкций. Особое внимание стоит уделить правильной организации рабочего пространства при работе с массивами. Я рекомендую всегда использовать временную изометрию и включать объектную привязку — это значительно повышает точность построений.»

Практический совет: «При работе над крупными проектами сохраняйте копию файла перед созданием массива, особенно если планируете использовать большое количество элементов. Это поможет избежать проблем с производительностью системы.»

Частые вопросы и ответы

• Как изменить параметры существующего массива?
  Для ассоциативных массивов достаточно выбрать любой элемент массива, после чего станут доступны все параметры для редактирования в панели свойств.
• Почему некоторые объекты исчезают при создании массива?
  Это может происходить из-за наложения объектов друг на друга. Проверьте настройки видимости и порядок размещения объектов.
• Можно ли создать массив с неравномерным распределением элементов?
  Да, для этого нужно использовать дополнительные параметры смещения или комбинировать массив с другими инструментами трансформации.

Новые возможности и перспективы

Современные версии AutoCAD предлагают расширенные возможности работы с массивами. Особенно стоит отметить интеграцию с технологией BIM и возможность работы в трехмерном пространстве. Новые инструменты позволяют создавать сложные пространственные структуры с минимальными усилиями.

Перспективным направлением является развитие интеллектуальных массивов, способных автоматически адаптироваться под изменяющиеся условия проекта. Это особенно важно при работе над сложными архитектурными объектами и инженерными конструкциями.

Заключение

Работа с круговыми массивами в AutoCAD требует внимательного подхода и понимания всех доступных инструментов. Освоив описанные методы и приемы, вы сможете значительно повысить эффективность своей работы и добиться профессиональных результатов. Важно помнить, что успех в использовании массивов заключается в правильном планировании и организованном подходе к решению задачи.
