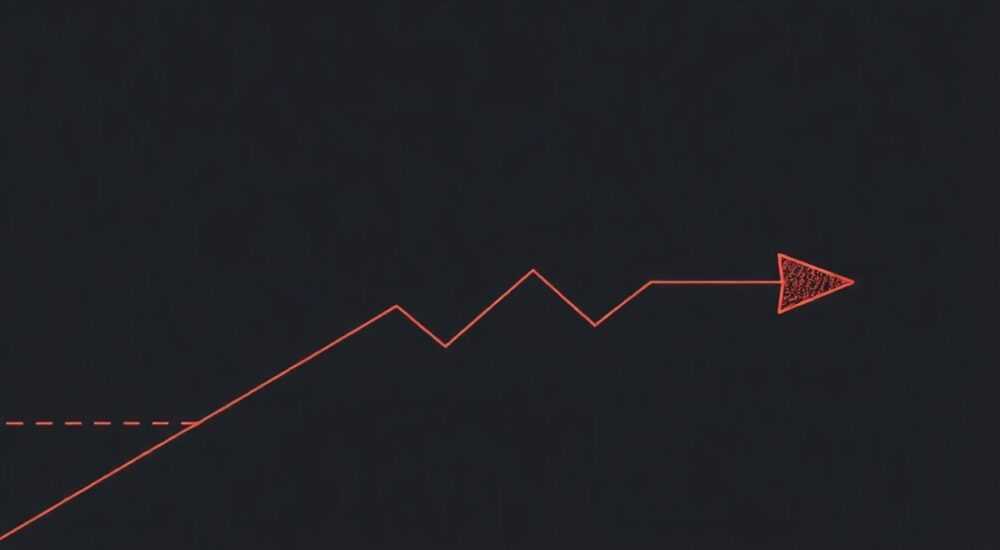

Как сделать линию со стрелкой в автокаде

Линия со стрелкой в AutoCAD — это универсальный элемент оформления, используемый для обозначения размеров, указания направлений, создания схем и пояснительных надписей. Существует несколько способов её создания: от простых полилиний с настроенными стрелками до сложных многоразмерных объектов с помощью специализированных инструментов. Основные методы включают использование команды «Полилиния», настройку выносок, работу с размерными стилями и применение блоков. Выбор подхода зависит от назначения стрелки, требований к редактированию и стандартов оформления чертежа.

Основные методы создания стрелки в AutoCAD

Создание линии со стрелкой в AutoCAD может выполняться несколькими способами, каждый из которых подходит для определённой задачи. Наиболее распространённые подходы — использование полилиний, блоков стрелок, размерных стилей и выносок. Полилинии позволяют быстро нарисовать линию с одним или двумя концами в виде стрелки. Блоки дают возможность вставлять заранее подготовленные графические элементы, что удобно при работе по ГОСТ. Размерные стили автоматически добавляют стрелки к размерным линиям, а выноски позволяют создавать сложные пояснительные элементы с текстом и указателями.

Выбор метода зависит от контекста. Если вам нужно просто указать направление потока на схеме, достаточно полилинии с одной стрелкой. При оформлении технического чертежа по стандартам лучше использовать размерные стили или выноски. Для повторяющихся элементов, таких как маркировка узлов, эффективнее создать собственный блок. Важно понимать, что каждый метод имеет свои особенности редактирования и масштабирования.

AutoCAD не имеет прямой команды «линия со стрелкой», поэтому пользователь должен комбинировать существующие инструменты. Это даёт гибкость, но требует знания нескольких техник. Например, можно нарисовать обычную линию, а затем заменить её концы блоками стрелок. Или использовать команду MLEADER для создания выноски с автоматической стрелкой. Современные версии AutoCAD (2024–2026) поддерживают динамические блоки и параметрические зависимости, что позволяет создавать адаптивные стрелочные элементы.

Создание полилинии с помощью команды PLINE

Команда PLINE (ПОЛИЛИНИЯ) — один из самых простых способов создать линию со стрелкой. Она позволяет задать начальную и конечную ширину сегментов, что используется для имитации стрелки. Чтобы создать стрелку, нарисуйте полилинию с нулевой начальной шириной и увеличенной конечной шириной на последнем сегменте.

1. Введите в командной строке PLINE (или PL) и нажмите Enter.
2. Укажите начальную точку линии.
3. Введите параметр Ш (Width) и задайте начальную ширину, например, 0.
4. Задайте конечную ширину, например, 1. Это создаст утолщение в конце сегмента.
5. Укажите конечную точку — получится линия, расширяющаяся к концу, как стрелка.

Для более реалистичной стрелки можно нарисовать два сегмента: первый — с постоянной тонкой шириной, второй — с резким увеличением. Однако такой метод не создаёт классическую треугольную стрелку, а лишь имитирует её. Для точной формы лучше использовать блоки или штрихи.

Редактирование полилинии со стрелкой

После создания полилинии её можно отредактировать с помощью команды PEDIT (Редактирование полилинии). Через этот инструмент можно изменить ширину сегментов, объединить линии, добавить вершины или преобразовать в сплайн. Чтобы изменить форму стрелки:

• Выделите полилинию.
• Введите команду PEDIT.
• Выберите опцию Ширина и задайте новые значения.
• Используйте Редактирование вершин, чтобы точно настроить положение утолщения.

Недостаток этого метода — отсутствие масштабируемости. При изменении масштаба чертежа ширина стрелки останется фиксированной в единицах чертежа, что может нарушить пропорции. Поэтому для профессиональных проектов рекомендуется использовать другие подходы.

Настройка стрелок через блоки и штрихи

Более точный и гибкий способ — использование блоков в качестве стрелок. AutoCAD позволяет назначать блоки как символы начала и конца линий. Это особенно полезно при работе с размерными линиями, но может применяться и к другим объектам.

Стандартные блоки стрелок включены в библиотеку AutoCAD: CLOSED (закрытая), DOT (точка), ARCHTICK (архитектурная метка), ORIGIN (начало координат) и другие. Чтобы использовать блок как стрелку:

1. Откройте диалоговое окно «Размерный стиль» (DIMSTYLE).
2. Перейдите на вкладку «Символы и стрелки».
3. В поле «Стрелка» выберите нужный блок, например, CLOSED.
4. Нажмите «OK» — все новые размерные линии будут использовать выбранную стрелку.

Этот метод работает не только для размеров. Вы можете создать обычную линию и вручную заменить её конец блоком стрелки. Для этого:

• Вставьте блок стрелки в нужную точку (команда INSERT).
• Поверните блок так, чтобы он указывал в правильном направлении.
• Привяжите конец линии к центру вставки блока с помощью объектной привязки.

Использование выносок и размерных объектов

Команда MLEADER (мультивыноска) — мощный инструмент для создания линий со стрелками и текстом. Она идеально подходит для пояснений, маркировки элементов и аннотаций. При создании мультивыноски AutoCAD автоматически добавляет стрелку, линию и текстовое поле.

1. Введите команду MLEADER.
2. Укажите положение стрелки (точку привязки к объекту).
3. Укажите положение линии излома (если нужно).
4. Введите текст в открывшемся окне.

Форма и стиль стрелки настраиваются в диспетчере стилей мультивыносок (MLEADERSTYLE). Там можно выбрать тип стрелки, цвет, масштаб, наличие текста и его положение. Это позволяет стандартизировать все выноски в чертеже.

Размерные линии также автоматически содержат стрелки. Даже если вы не добавляете числовое значение, можно создать размер без текста, оставив только линию и стрелки. Это полезно для обозначения осей, уровней или направлений.

Создание своей стрелочной строки

Для максимального контроля можно создать собственный стиль линии со стрелкой. Это достигается через редактор линейных типов (LINETYPE). Хотя стандартные типы линий не поддерживают стрелки напрямую, можно использовать штрихи с вставкой блоков.

Процесс создания:

1. Создайте блок стрелки (например, треугольник размером 2×1 единицу).
2. Откройте файл .lin (например, acad.lin) в текстовом редакторе.
3. Добавьте новую запись:

   *ARROW_LINE, Линия со стрелкой
   A,1.0,-0.5,[“->”,ARROW,S=0.5,R=0.0,X=-0.25,Y=-0.25]


4. Загрузите тип линии в AutoCAD через команду LINETYPE.
5. Назначьте его линии — на каждом участке будет отображаться стрелка.

Такой подход удобен для создания осевых линий со стрелками, маркировки потоков или декоративных элементов. Однако он требует знания синтаксиса файла .lin и не поддерживает динамическое масштабирование в режиме аннотации.

Альтернатива — создание динамического блока с параметрами длины и направления. Такой блок можно растягивать, и он будет автоматически обновлять положение стрелки. Это особенно полезно в шаблонах и библиотеках компонентов.

Ошибки и как их избежать

При создании линий со стрелкой пользователи часто допускают типичные ошибки. Одна из них — использование фиксированной ширины полилинии без учёта масштаба вывода. В результате стрелка выглядит слишком большой или маленькой при печати.

Другая ошибка — вставка блоков стрелок без поворота. Если стрелка не указывает в нужном направлении, это снижает читаемость чертежа. Всегда проверяйте угол вставки.

Также распространена проблема с привязкой. Конец линии должен точно совпадать с точкой вставки блока стрелки. Используйте объектные привязки (OSNAP): КОН, ЦЕНТР, ВСТ.

Экспертное мнение

По его словам, ключевая тенденция — переход от ручного черчения к стандартизированным шаблонам. Компании создают собственные стили выносок, размеров и блоков, которые используются всеми проектировщиками. Это снижает количество ошибок и ускоряет выпуск документации.

Вопросы и ответы

Заключение

Создание линии со стрелкой в AutoCAD — задача, решаемая разными методами в зависимости от требований к точности, масштабируемости и стандартам оформления. Наиболее универсальные подходы — использование полилиний с переменной шириной, блоков стрелок и команды MLEADER. Для массового применения рекомендуется настраивать стили и шаблоны, чтобы обеспечить единообразие и совместимость с печатью и экспортом.

• Используйте PLINE для быстрых стрелок, но помните о фиксированной ширине.
• Применяйте блоки стрелок для точного соответствия ГОСТ.
• Настройте MLEADER для профессиональных выносок с текстом.
• Создавайте аннотативные стили для корректного отображения при любом масштабе.
• Стандартизируйте стрелки в проекте для единообразия и эффективности.
