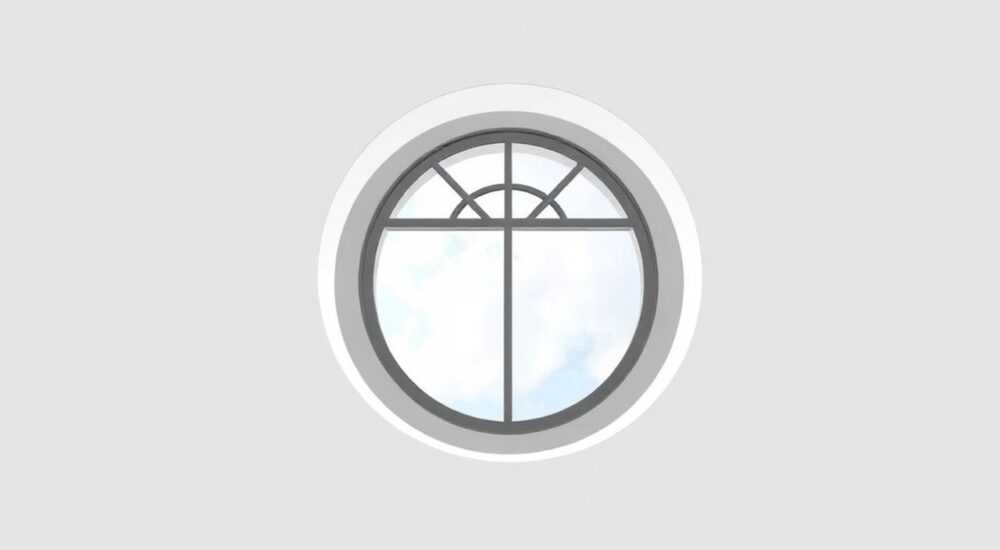

Как сделать полукруглое окно в архикаде

Полукруглые окна — это элегантное архитектурное решение, которое придаёт зданиям выразительность и индивидуальность. В ArchiCAD, одной из ведущих BIM-платформ для проектирования, создание таких элементов требует понимания не только интерфейса программы, но и логики работы с параметрическими объектами, формами и библиотечными компонентами. Многие пользователи сталкиваются с трудностями на этапе моделирования арочных конструкций, особенно если речь идёт о точной геометрии и последующем документировании.

Особенности проектирования полукруглых окон в ArchiCAD

ArchiCAD предоставляет мощные инструменты для создания сложных архитектурных форм, включая окна нестандартной геометрии. Полукруглое окно — это не просто декоративный элемент, а полноценный архитектурный компонент, который должен корректно отображаться в планах, разрезах, фасадах и 3D-виде. Его проектирование требует учёта множества факторов: толщины стены, высоты установки, угла наклона дуги, а также взаимодействия с другими элементами здания.

Основным инструментом для размещения окон в ArchiCAD является панель «Окно». При выборе этого инструмента открывается диалоговое окно параметров, где можно задать не только размеры, но и форму оконного проёма. Среди доступных форм — прямоугольная, треугольная, трапециевидная и арочная. Именно последняя используется для создания полукруглых и сегментных окон.

Важно понимать, что форма «Арка» в ArchiCAD — это параметрическая настройка, которая автоматически модифицирует верхнюю часть оконного проёма. Однако она работает корректно только в сочетании с подходящей высотой окна и шириной проёма. Если эти параметры подобраны неверно, результат может быть деформированным или визуально неправильным.

Для достижения максимальной точности рекомендуется использовать привязки и контрольные линии. ArchiCAD позволяет задавать горизонтальные и вертикальные направляющие, которые помогают выравнивать центр дуги и контролировать симметрию. Это особенно важно при создании серии одинаковых окон на фасаде здания.

Пошаговая инструкция: как создать полукруглое окно

Создание полукруглого окна в ArchiCAD возможно несколькими способами. Ниже приведена наиболее простая и надёжная методика, подходящая как новичкам, так и опытным пользователям.

1. Откройте проект в ArchiCAD и перейдите на нужный этаж, где будет размещено окно.
2. Выберите инструмент «Окно» на панели инструментов или нажмите W на клавиатуре.
3. В открывшемся диалоговом окне «Параметры окна» задайте базовые размеры: ширину и высоту проёма.
4. Перейдите на вкладку «Форма» и выберите тип формы «Арка».
5. Установите значение «Высота арки» равным половине ширины окна — например, при ширине 1200 мм высота арки должна быть 600 мм.
6. На вкладке «Размещение» укажите уровень установки окна относительно уровня пола.
7. Нажмите «OK», затем щёлкните по стене, где должно быть окно.
8. Проверьте результат в 3D-виде (используйте функцию «3D-вид») и в разрезе.

Если окно отображается некорректно, вернитесь в параметры и проверьте значения. Часто проблема возникает из-за слишком большой высоты арки или несоответствия между высотой окна и высотой арки. ArchiCAD автоматически корректирует общую высоту оконного блока, но при этом может обрезать раму или стекло.

Настройка параметров арки

В разделе «Форма» доступны дополнительные параметры:

• «Тип арки» — может быть круговой, эллиптической или свободной (по кривой Безье).
• «Угол арки» — определяет, насколько «широко» раскрыта дуга. Для полукруга он должен быть 180°.
• «Смещение вершины» — позволяет сместить центр дуги вверх или вниз, что полезно для создания несимметричных форм.

Проверка в разрезе и 3D

После размещения окна обязательно проверьте его в разрезе. Создайте вертикальный разрез через стену с окном. Убедитесь, что:

• Проём имеет правильную полуциркулярную форму.
• Оконная коробка и створки (если они есть) соответствуют форме арки.
• Нет пересечений с балками, плитами или другими элементами.

Использование и создание GDL-объектов для арочных окон

Стандартные окна в ArchiCAD ограничены в гибкости. Для более сложных форм, таких как цветные витражи, двойные арки или окна со сложным карнизом, лучше использовать пользовательские GDL-объекты (Geometric Description Language). Это язык программирования, встроенный в ArchiCAD, позволяющий создавать полностью настраиваемые 3D-объекты.

Преимущества GDL-объектов:

• Полный контроль над геометрией, включая кривые, текстуры и анимацию.
• Возможность параметризации — объект адаптируется под разные размеры и условия.
• Поддержка BIM-информации: можно добавлять данные о материале, стоимости, производителе.

Чтобы создать GDL-объект полукруглого окна:

1. В ArchiCAD выберите «Библиотека» → «Создать новый объект».
2. Задайте имя, категорию (например, «Окна») и единицы измерения.
3. Откройте редактор GDL и начните с определения параметров: ширина, высота, радиус, толщина рамы.
4. Используйте команды ARC2, CIRCLE, POLY_ для построения контура.
5. Добавьте 3D-элементы с помощью PRISM_, REVOLVE или SWEEP.
6. Настройте материалы и текстуры для разных частей окна.
7. Сохраните объект и добавьте в текущий проект.

Когда использовать GDL, а когда — стандартные окна?

Типичные ошибки и как их избежать

Даже опытные пользователи ArchiCAD допускают ошибки при работе с арочными окнами. Ниже — самые распространённые проблемы и пути их решения.

Ошибка 1: Арка выходит за пределы стены

Часто при увеличении высоты арки верхняя часть окна «выпирает» за пределы стены. Это происходит, если общая высота окна превышает высоту стены в данной точке.

Решение:

• Проверьте высоту стены в месте установки окна.
• Уменьшите высоту арки или выберите более низкое окно.
• Используйте инструмент «Информация» (I), чтобы проверить параметры стены и окна.

Ошибка 2: Некорректное отображение в разрезе

Иногда в разрезе арка отображается как прямоугольник. Это связано с настройками источника геометрии.

Решение:

• В параметрах окна перейдите на вкладку «3D».
• Убедитесь, что выбран режим «Полная геометрия» (Full Geometry), а не «Упрощённая».
• Проверьте, включена ли опция «Отображать форму окна в разрезе».

Ошибка 3: Окно не встаёт в криволинейную стену

ArchiCAD не всегда корректно размещает окна в стенах с криволинейным контуром. Арка может исказиться или не встать вообще.

Решение:

• Используйте инструмент «Разделить стену» перед установкой окна.
• Убедитесь, что радиус стены достаточно велик для выбранной ширины окна.
• В крайнем случае — создайте проём вручную с помощью инструмента «Проём».

Экспертное мнение

Современные проекты требуют комплексного подхода. Даже такое, казалось бы, простое действие, как установка полукруглого окна, должно быть согласовано с инженерными системами, теплотехническими расчётами и требованиями нормативов. ArchiCAD позволяет интегрировать эти данные напрямую в модель.

Вопросы и ответы

Заключение

Создание полукруглого окна в ArchiCAD — это задача, сочетающая техническую точность и архитектурное видение. Программа предоставляет все необходимые инструменты: от простых параметрических окон до сложных GDL-объектов. Ключ к успеху — понимание геометрии, внимательность к деталям и регулярная проверка модели в 3D и разрезах.

• Для простых случаев используйте стандартное окно с формой «Арка» и высотой, равной половине ширины.
• Для уникальных проектов создавайте GDL-объекты с полной параметризацией.
• Всегда проверяйте окно в 3D-виде, разрезе и на соответствие стене.
• Используйте библиотечные объекты для экономии времени.
• Учитывайте требования BIM и экспорт в IFC при проектировании.
