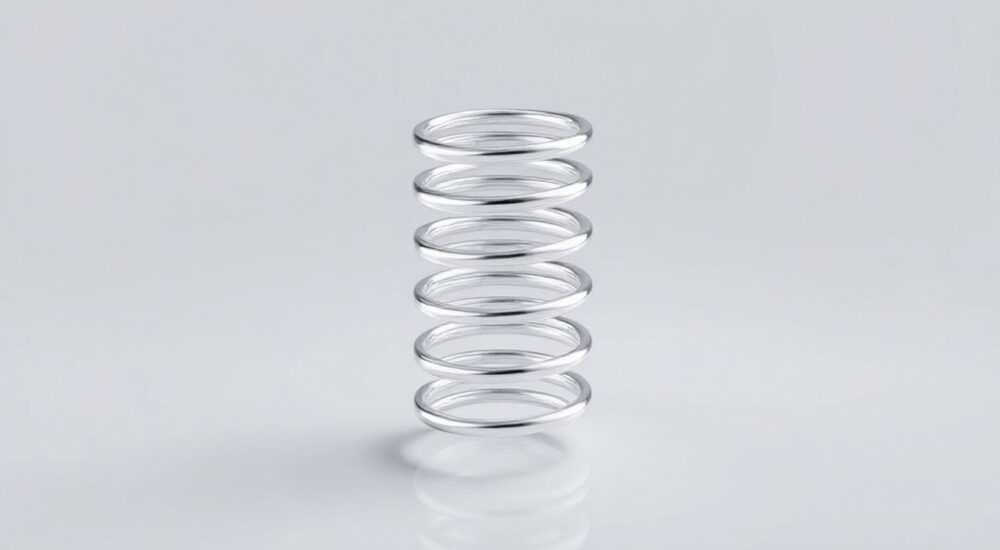

Как сделать пружину в solidworks

В Solidworks создание пружины — это стандартная задача, с которой сталкиваются инженеры и конструкторы при проектировании механизмов. Пружина может быть спроектирована как обычная цилиндрическая винтовая, так и специальная — коническая, торсионная или переменного шага. Основной метод построения — использование эскиза траектории и спиральной линии вместе с командой «По траектории». Главное — правильно задать параметры шага, количество витков и диаметр.

Основные типы пружин в Solidworks

Пружины классифицируются по форме, назначению и способу нагружения. В Solidworks можно смоделировать практически любой тип упругого элемента, но наиболее востребованными остаются цилиндрические винтовые пружины сжатия и растяжения. Они применяются в клапанах, амортизаторах, фиксаторах и других механизмах.

Конические пружины используются там, где требуется изменение жёсткости по мере сжатия. Их форма позволяет плавно увеличивать усилие, что особенно важно в прецизионных устройствах. Переменношаговые пружины, в свою очередь, позволяют добиться неравномерного распределения нагрузки и предотвратить резонансные колебания.

Торсионные пружины работают на закручивание и часто встречаются в защёлках, электромеханических реле и автомобильных подвесках. Их моделирование требует особого подхода: вместо продольной траектории используется ось вращения и угловое перемещение.

Где применяются разные типы пружин?

• Цилиндрические — в подвесках, клапанах, промышленном оборудовании.
• Конические — в высоконагруженных узлах с ограниченным ходом.
• Переменношаговые — в двигателях внутреннего сгорания (клапанные пружины).
• Торсионные — в дверных доводчиках, часовых механизмах, подвесках автомобилей.

Подготовка к проектированию: настройка документа и единицы измерения

Прежде чем начинать моделирование, важно правильно настроить документ. Откройте новый файл детали (Part) и проверьте систему единиц. Для большинства инженерных задач рекомендуется использовать миллиметры, килограммы и секунды (мм-кг-с). Это соответствует ГОСТ и международным стандартам.

Убедитесь, что включена сетка и привязка к объектам. Настройте отображение трёх стандартных плоскостей (фронтальная, вертикальная, правая), чтобы иметь ориентиры для построения эскизов. Также полезно включить отображение осей и начала координат — они понадобятся при создании спирали.

Если вы работаете в команде, установите единый стиль именования файлов и слоёв. Например, пружина сжатия может называться «Spring_Compression_D10_L50», где D10 — диаметр провода, L50 — длина в свободном состоянии. Это упрощает поиск и использование компонентов в сборках.

Создание цилиндрической винтовой пружины: пошаговая инструкция

Создание базовой цилиндрической пружины в Solidworks состоит из нескольких ключевых этапов: построение эскиза основания, создание спирали и формирование тела по траектории.

1. Откройте новый файл детали и выберите одну из базовых плоскостей (например, Front Plane).
2. Создайте эскиз окружности — это будет средний диаметр пружины. Нанесите размер и зафиксируйте его. Например, 30 мм.
3. Выйдите из эскиза. Перейдите во вкладку «Features» → «Curves» → «Helix/Spiral».
4. Выберите построенную окружность как основу. Задайте параметры: высоту (длина пружины), шаг витка и количество витков. Можно выбрать режим «Pitch and Revolutions» или «Height and Pitch».
5. Постройте второй эскиз на одной из базовых плоскостей. Нарисуйте окружность — это профиль провода пружины. Диаметр, например, 3 мм. Центр окружности должен лежать на краю первой окружности (среднего диаметра).
6. Используйте команду «Swept Boss/Base» («По траектории»). Выберите профиль и траекторию (спираль). Убедитесь, что опция «Twist along path» отключена, если не требуется дополнительное закручивание.
7. Нажмите «OK». Тело пружины будет создано.

Настройка параметров спирали

Solidworks предлагает несколько способов задания спирали:

• Высота и шаг — когда известна общая длина и расстояние между витками.
• Шаг и количество оборотов — удобно при точном расчёте числа витков.
• Высота и количество оборотов — используется, когда шаг неизвестен, но заданы габариты.

Особенности создания конических и переменношаговых пружин

Коническая пружина отличается тем, что её диаметр изменяется по длине. Для её моделирования нельзя использовать стандартную спираль — нужна траектория с переменным радиусом. Решение — создание спирали через эскиз с направляющей кривой.

Начните с построения эскиза на вертикальной плоскости. Нарисуйте трапецию или треугольник — это будет контур изменения диаметра. Верхняя сторона — малый диаметр, нижняя — большой. Затем создайте эскиз окружности на базовой плоскости и используйте инструмент «Swept Helix», выбрав направляющую кривую и шаг.

Для переменношаговой пружины (например, с плотными витками по краям и растянутыми в центре) потребуется более сложная траектория. Лучший способ — использование управляющей кривой (guide curve) вместе с функцией «Variable Pitch Helix». Эта опция доступна в некоторых версиях Solidworks Premium.

1. Постройте эскиз профиля пружины (окружность).
2. Создайте спираль с переменным шагом: в меню «Helix» выберите «Variable pitch».
3. Задайте точки изменения шага: например, 2 мм на первых двух витках, затем 5 мм до середины, снова 2 мм в конце.
4. Используйте команду «Sweep» с профилем и этой спиралью.

Моделирование торсионной пружины

Торсионная пружина работает на крутящий момент, поэтому её геометрия отличается от винтовой. Она имеет два или более рычага (ножки), расположенных под углом, и спиральное тело между ними.

Процесс создания:

1. Постройте эскиз на базовой плоскости — окружность среднего диаметра.
2. Создайте спираль с нужным количеством витков. Часто используется 2–4 оборота.
3. Постройте профильный эскиз: окружность провода, но с добавлением одного или двух рычагов. Рычаги должны быть продолжением спирали, выходящими в радиальном направлении.
4. Используйте команду «Sweep», выбрав составной профиль (спираль + рычаги) и траекторию.
5. При необходимости создайте отдельные эскизы для каждого рычага и соедините их через «Combine».

Для точности важно, чтобы ось вращения совпадала с осью спирали. Угол между рычагами задаётся в эскизе и должен соответствовать техническому заданию.

Типичные ошибки и как их избежать

При моделировании пружин пользователи часто сталкиваются с ошибками построения, которые приводят к сбою команды «По траектории». Самая частая причина — неправильное положение профиля относительно траектории.

Если профиль не пересекает спираль или находится слишком далеко, операция завершится ошибкой. Убедитесь, что центр профиля лежит на начальной точке спирали. Также проверьте, что эскиз профиля расположен на плоскости, перпендикулярной касательной траектории в начальной точке.

Другая распространённая ошибка — выбор неверного типа спирали. Например, при попытке создать коническую пружину с помощью цилиндрической спирали модель не получится. Нужно использовать направляющую кривую или переменный шаг.

Как проверить корректность модели?

• Измерьте длину пружины в свободном состоянии — Tools → Measure.
• Проверьте количество витков визуально и через свойства спирали.
• Убедитесь, что тело замкнуто и не имеет разрывов.
• Создайте вид в разрезе, чтобы увидеть внутреннюю структуру.

Экспорт модели и использование пружины в сборках

Готовую пружину можно использовать в сборках (assemblies) как отдельную деталь. Сохраните файл с понятным именем и вставьте в сборку через «Insert Component». Пружина может быть подвижной — для этого задайте соосные и контактные ограничения.

Для экспорта в другие CAD-системы используйте форматы STEP (*.step) или IGES (*.igs). Они поддерживают геометрию тел и широко читаются. Если пружина передаётся производственному цеху, экспортируйте чертёж с видами, размерами и техническими требованиями.

В чертеже обязательно укажите:

• Средний диаметр пружины.
• Диаметр провода.
• Количество рабочих витков.
• Общую длину в свободном состоянии.
• Направление навивки (правое/левое).
• Материал и термообработку.

Экспертное мнение

Интервью с Сергеем Лебедевым, старшим инженером-проектировщиком, 15 лет в отрасли

— Сергей, какие советы вы дадите новичкам при создании пружин в Solidworks?

«Прежде всего — не спешите. Моделирование пружины кажется простым, но одна ошибка в эскизе может всё испортить. Всегда начинайте с анализа технического задания: какая нагрузка, ход, материал. Затем рассчитайте жёсткость — это поможет проверить адекватность модели.

Я рекомендую использовать параметризацию. Задайте переменные: D (средний диаметр), d (диаметр провода), n (число витков). Тогда при изменении условий достаточно обновить значения, а не перестраивать модель с нуля.

И ещё: используйте конфигурации. Одна деталь может содержать несколько вариантов пружины — разной длины или шага. Это экономит место и ускоряет работу в сборках.»

Вопросы и ответы

Заключение

Создание пружины в Solidworks — это сочетание точного эскиза, правильной траектории и грамотного использования команды «По траектории». Независимо от типа пружины — цилиндрической, конической или торсионной — ключ к успеху — соблюдение последовательности действий и внимание к деталям.

• Всегда начинайте с точного эскиза среднего диаметра и профиля провода.
• Используйте «Спираль/виток» как основу траектории.
• Проверяйте положение профиля перед выполнением операции «По траектории».
• Применяйте параметризацию для быстрого изменения размеров.
• Экспортируйте модель и чертёж для согласования с производством.
