Как сделать рамку автокад

Кадровые рамки в AutoCAD — это важный элемент оформления чертежей, который придаёт им профессиональный вид и соответствует стандартам ЕСКД (Единой системы конструкторской документации). Создание рамки позволяет не только структурировать пространство листа, но и выделить поля для подписей, технических требований, штампов и других реквизитов. Современные версии AutoCAD поддерживают как ручное построение рамок, так и использование готовых шаблонов, блоков и внешних ссылок.

Форматы листов и требования ГОСТ

При работе с чертежами в AutoCAD важно соблюдать стандарты, регламентирующие размеры листов. Основным документом в России является ГОСТ 2.301–68, который определяет форматы от А0 до А4. Формат А0 имеет размеры 841×1189 мм и считается базовым. Каждый последующий формат получается делением предыдущего пополам по большей стороне.

Например, А1 — это 594×841 мм, А2 — 420×594 мм, А3 — 297×420 мм, а А4 — 210×297 мм. Эти размеры необходимо точно соблюдать при создании рамки. Внутри листа выделяется поле чертежа: слева оставляют 20 мм для подшивки, остальные поля — по 5 мм. Таким образом, внутренний прямоугольник рамки всегда меньше общего формата.

Выбор формата зависит от сложности чертежа. Простые детали оформляются на А4, а крупные сборочные единицы — на А1 или А0. В AutoCAD эти размеры задаются в миллиметрах, независимо от единиц измерения в модели. Работать удобнее в пространстве листа (Layout), где можно точно позиционировать рамку и видовые экраны.

Создание рамки в AutoCAD: пошаговая инструкция

Создание рамки начинается с перехода в пространство листа. Откройте новый чертёж, переключитесь на вкладку Layout (например, «Лист 1»), затем настройте масштаб печати и ориентацию листа (альбомную или книжную).

Шаг 1: Настройка листа

Перейдите в меню «Печать» → «Настройка листа». Выберите принтер (например, DWG To PDF) и нужный формат бумаги. Убедитесь, что ориентация соответствует вашему чертежу. Если нужно, измените поля: слева — 20 мм, остальные — 5 мм.

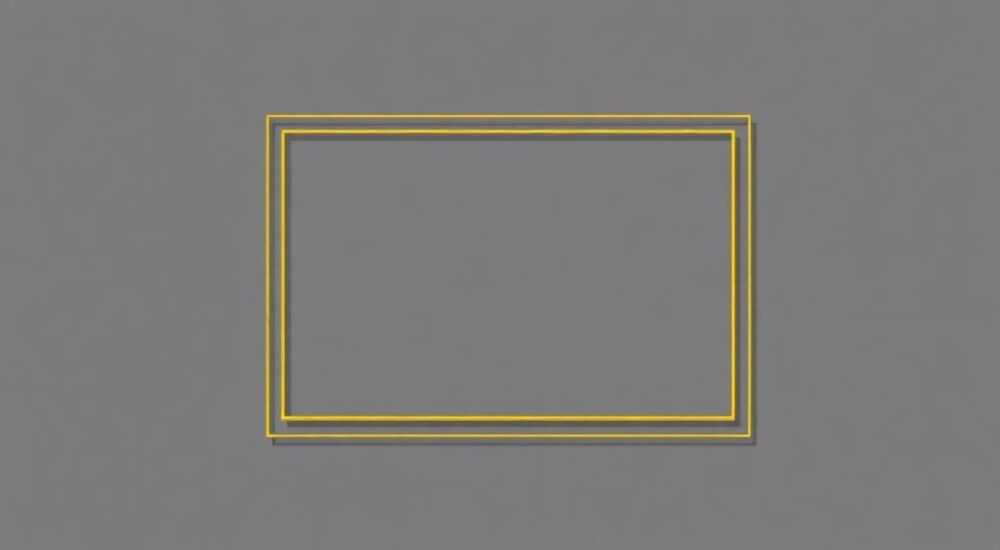

Шаг 2: Построение внешнего контура

Используйте команду RECTANG (или ПРЯМОУГ), чтобы нарисовать прямоугольник нужного размера. Например, для А4:

• Введите команду: RECTANG
• Укажите первый угол: 0,0
• Второй угол: 297,210 (для горизонтального А4)

Теперь у вас есть внешняя граница листа. Внутри неё нужно построить поле чертежа.

Шаг 3: Построение поля чертежа

Создайте ещё один прямоугольник, отступив 20 мм слева и 5 мм с остальных сторон:

• Первый угол: 20,5
• Второй угол: 292,205

Этот прямоугольник — зона, где размещаются видовые экраны, текст и размеры. Именно он будет обрезать изображение при печати.

Шаг 4: Добавление основной надписи

В правом нижнем углу листа (внутри поля чертежа) размещается основная надпись. Она может быть выполнена как отдельный блок или нарисована вручную. Размеры основной надписи для А4 — 185×55 мм. Для других форматов она остаётся такой же.

Вы можете нарисовать её с помощью команды LINE или PLINE, разделив на ячейки для заполнения: наименование изделия, обозначение, материал, масштаб, подпись и т.д.

Основная надпись: как добавить по ГОСТ

Основная надпись — это стандартизированный блок информации, обязательный для всех чертежей по ЕСКД. Она регулируется ГОСТ 2.104–2006 и должна содержать следующие поля:

• Наименование изделия
• Обозначение документа
• Масса детали
• Масштаб изображения
• Наименование материала
• Подписи: разработал, проверил, утвердил
• Дата выпуска

Как нарисовать основную надпись

Начните с построения прямоугольника 185×55 мм в правом нижнем углу поля чертежа. Затем разделите его на строки и столбцы с помощью команды OFFSET или LINE. Ширина колонки слева — 35 мм, остальные — по 15–20 мм.

Заполните ячейки текстом с помощью команды MTEXT. Используйте шрифт ГОСТ 2.304–81 (обычно «Simplex» или «isocp.shx»), высота букв — 3.5 или 5 мм. Не забудьте про рамку вокруг текста — она делает надпись чёткой и читаемой.

Шаблон .dwt: как сохранить рамку для постоянного использования

Один из самых эффективных способов экономии времени — создание шаблона чертежа (.dwt). После того как вы настроили рамку, основную надпись и параметры листа, сохраните файл как шаблон.

Процедура сохранения

1. Завершите настройку листа: рамка, надпись, видовые экраны.
2. Перейдите в «Файл» → «Сохранить как».
3. Выберите тип файла: «Чертёж шаблона AutoCAD (*.dwt)».
4. Назовите файл, например, «A3_GOST.dwt».
5. Укажите категорию: «Стандартные» или создайте свою.

Теперь при создании нового чертежа вы сможете выбрать этот шаблон. Все настройки, включая рамку, будут загружены автоматически.

Автоматизация через LISP или скрипты

Для продвинутых пользователей доступна автоматизация. Например, можно написать простой LISP-скрипт, который создаёт рамку нужного формата за один клик. Такие скрипты легко найти в сообществах AutoCAD или написать самостоятельно.

Блоки и внешние ссылки: масштабирование и повторное использование

Если вы часто работаете с несколькими форматами, имеет смысл создать библиотеку блоков с рамками и основными надписями. Блок — это группа объектов, которую можно вставлять многократно.

Создание блока рамки

1. Выделите все объекты рамки и надписи.
2. Используйте команду BLOCK (или БЛОК).
3. Задайте имя, например, «Рамка_А4_ГОСТ».
4. Укажите базовую точку — левый нижний угол листа.
5. Нажмите «OK».

Теперь этот блок можно вставлять в любой чертёж командой INSERT.

Использование внешних ссылок (XREF)

Для командной работы удобно использовать XREF — внешние ссылки. Сохраните рамку как отдельный DWG-файл и подключите его к основному чертежу. Преимущества:

• Централизованное обновление: изменили рамку — обновилась во всех чертежах.
• Меньший размер файла.
• Возможность наложения нескольких рамок (например, для сравнения вариантов).

Распространённые ошибки при создании рамок

Даже опытные пользователи допускают ошибки, которые могут повлиять на качество чертежа или вызвать замечания при проверке.

Ошибка 1: Неправильные размеры формата

Часто пользователи путают дюймы и миллиметры или используют приблизительные значения. Например, вместо 297×210 мм для А4 указывают 300×210. Это нарушает стандарт и может вызвать проблемы при печати.

Ошибка 2: Отсутствие поля подшивки

Забывая о 20-мм поле слева, проектировщики размещают важные элементы слишком близко к краю. При скреплении документов такие чертежи становятся нечитаемыми.

Ошибка 3: Неправильный масштаб видовых экранов

Видовые экраны должны быть настроены на нужный масштаб (1:1, 1:2 и т.д.), а рамка — оставаться в натуральную величину. Иногда пользователи случайно масштабируют саму рамку, что искажает весь чертёж.

Ошибка 4: Использование растровых изображений рамки

Некоторые вставляют сканы рамок. Это недопустимо: такие чертежи теряют качество при увеличении и не поддаются редактированию.

Экспертное мнение

По его словам, лучшая практика — начинать с ручного построения, а затем переходить к шаблонам и блокам. Это формирует правильное понимание масштабов, полей и компоновки.

Вопросы и ответы

Заключение

Создание рамки в AutoCAD — это не просто формальность, а важный этап подготовки качественного чертежа, соответствующего стандартам. Правильно выполненная рамка обеспечивает читаемость, удобство печати и соответствие требованиям заказчиков и контролирующих органов.

• Всегда соблюдайте размеры форматов по ГОСТ 2.301–68.
• Создавайте рамку в пространстве листа, а не в модели.
• Добавляйте основную надпись по ГОСТ 2.104–2006.
• Сохраняйте настроенные листы как шаблоны .dwt.
• Используйте блоки и XREF для повторного применения.
