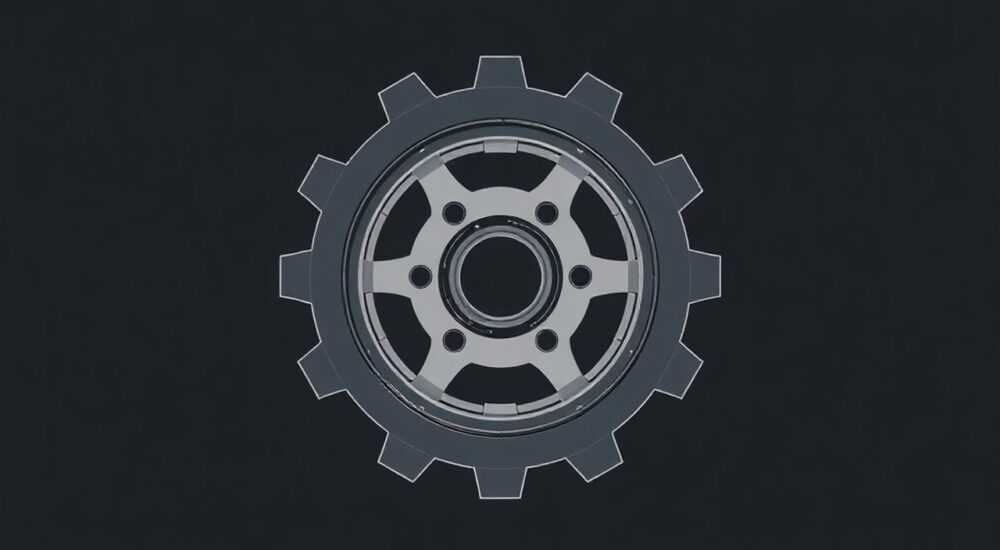

Как сделать шестерню в автокаде

Создание шестерни в AutoCAD — задача, требующая понимания как принципов проектирования зубчатых передач, так и возможностей программы. Хотя AutoCAD не является специализированным инструментом для 3D-моделирования механизмов, он отлично справляется с построением точных 2D-чертежей шестерён, которые затем могут использоваться для изготовления деталей или импорта в другие CAD-системы. Важно соблюдать геометрическую точность, правильно рассчитать параметры зубьев и использовать встроенные инструменты чертежа и массивов.

Основные параметры шестерни: что нужно знать до начала чертежа

Прежде чем открыть AutoCAD, необходимо определить ключевые параметры шестерни. Наиболее распространённый тип — прямозубая цилиндрическая шестерня, которая строится на основе стандартных расчётов по ГОСТ 16530–83 и ГОСТ 13755–81. Основой служит модуль зацепления — это отношение диаметра делительной окружности к числу зубьев. Модуль обозначается буквой *m* и измеряется в миллиметрах.

Делительный диаметр (*d*) рассчитывается по формуле:
*d = m × z*,
где *z* — число зубьев. Например, при *m = 2 мм* и *z = 20* получаем *d = 40 мм*.

На основе этого значения строятся другие окружности:
— Окружность выступов (*da = d + 2m*) — внешняя граница зубьев;
— Окружность впадин (*df = d – 2.5m*) — внутренняя граница между зубьями;
— Основная окружность (*db = d × cos(α)*), где *α = 20°* — угол профиля зуба.

Выбор модуля зависит от нагрузки, скорости вращения и условий эксплуатации. Для учебных и бытовых проектов чаще всего используются модули от 1 до 5 мм. При этом меньшие модули подходят для точных механизмов, а большие — для тяжёлых передач.

Как выбрать правильный модуль?

Модуль напрямую влияет на прочность и компактность передачи. Чем выше нагрузка, тем больше должен быть модуль. Например:

• Для настольных устройств и моделей — *m = 0.5–1.5 мм*
• Для бытовой техники — *m = 1.5–3 мм*
• Для промышленных редукторов — *m = 3–10 мм и более*

Если шестерня будет взаимодействовать с другой, важно, чтобы модули совпадали. Несовпадение приведёт к заклиниванию или быстрому износу.

Построение контура шестерни в 2D: пошаговая инструкция

Начнём с создания геометрической основы. Откройте AutoCAD и перейдите в пространство модели. Убедитесь, что единицы измерения установлены в миллиметрах (команда UNITS → Decimal, Insertion scale: Millimeters).

Шаг 1: Постройте базовые окружности

1. Введите команду CIRCLE и укажите центральную точку (например, 0,0).
2. Постройте три концентрические окружности:
   • Делительная — радиус *d/2*
   • Выступов — радиус *da/2*
   • Впадин — радиус *df/2*
3. Используйте разные слои или цвета для каждой окружности (например, желтый — делительная, красный — выступов, синий — впадин).

Шаг 2: Создайте один зуб

Форма зуба строится по эвольвенте — кривой, образованной точкой на прямой, катящейся по окружности. В AutoCAD нет прямой команды для построения эвольвенты, поэтому используется приближённый метод:

1. Постройте касательную к основной окружности под углом 20° (угол зацепления).
2. Отметьте несколько точек на воображаемой «развёртке» и соедините их полилинией (PLINE).
3. Создайте зеркальное отражение профиля относительно осевой линии (MIRROR).
4. Объедините оба профиля и замкните их дугой на окружности выступов.

Альтернативный способ — использовать готовые блоки или импортировать DXF-файлы из специализированных программ (например, Kompas-3D или SolidWorks), но это нарушает цель самостоятельного построения.

Создание зуба и его размножение: использование массивов

После того как один зуб построен, его нужно скопировать по окружности. Здесь на помощь приходит команда ARRAY — самый эффективный инструмент для создания периодических элементов.

Шаг 1: Подготовьте зуб к массиву

• Убедитесь, что зуб — единый объект (если он состоит из нескольких сегментов, объедините через PEDIT или создайте блок BLOCK).
• Центром вращения будет центр шестерни (точка 0,0).
• Проверьте, что зуб начинается на окружности впадин и заканчивается на выступов.

Шаг 2: Примените полярный массив

1. Введите команду ARRAYPOLAR.
2. Выберите объект — зуб.
3. Укажите центр массива — центр шестерни.
4. В поле «Количество элементов» введите число зубьев (*z*).
5. Нажмите Enter — зубья равномерно распределятся по окружности.

Шаг 3: Очистите чертёж

• Удалите вспомогательные окружности (делительную и основную), оставив только контур шестерни.
• Объедините все зубья и ступицу (если есть) в одну полилинию или создайте замкнутый контур.
• Добавьте отверстие под вал (CIRCLE) и, при необходимости, шпоночный паз.

Распространённые ошибки при проектировании шестерён в AutoCAD

Даже опытные пользователи допускают ошибки, которые могут привести к неработоспособности детали. Вот наиболее частые из них:

Ошибка 1: Неправильный модуль или шаг

• Использование произвольных размеров вместо стандартного модуля.
• Результат: невозможность зацепления с другими шестернями.

Ошибка 2: Игнорирование зазоров

• Отсутствие бокового зазора между зубьями приводит к заклиниванию.
• Решение: уменьшите толщину зуба на 0.1–0.3 мм в зависимости от модуля.

Ошибка 3: Неточное построение эвольвенты

• Грубое приближение формы зуба снижает КПД и увеличивает шум.
• Решение: используйте больше опорных точек или импортируйте точный профиль.

Ошибка 4: Разрывы в контуре

• Фрезерные станки не обрабатывают разомкнутые контуры.
• Решение: проверьте целостность полилинии командой JOIN.

Экспорт и использование чертежа шестерни в производстве

Готовый чертёж можно использовать для разных целей: отправки на станок с ЧПУ, печати на 3D-принтере, импорта в SolidWorks или как основу для сборки.

Экспорт в DXF/DWG

• Сохраните файл в формате DWG (AutoCAD 2018 или ниже для совместимости).
• Если нужен обмен данными — используйте DXF. Этот формат читается почти всеми CAD/CAM-системами.
• Убедитесь, что все слои корректно именованы (например, «Contour», «Hole», «Dimensions»).

Подготовка к ЧПУ-обработке

• Импортируйте DXF в CAM-программу (например, ArtCAM, Mastercam).
• Назначьте траекторию реза: внешний контур — по часовой, внутреннее отверстие — против.
• Укажите диаметр фрезы и припуск.

3D-печать

• Если требуется объёмная модель, выдавите контур (EXTRUDE) на нужную высоту.
• Добавьте ступицу и фаски.
• Экспортируйте в STL через команду EXPORTSTL.

Экспертное мнение

Вопросы и ответы

Заключение

Создание шестерни в AutoCAD — это сочетание инженерных расчётов и точного черчения. Хотя программа не имеет встроенных инструментов для генерации зубчатых передач, она предоставляет достаточный набор команд для ручного построения. Ключ к успеху — соблюдение стандартов, точность геометрии и системный подход: сначала расчёт, потом вспомогательные линии, затем профиль зуба и, наконец, массив.

• Всегда начинайте с расчёта модуля и диаметров.
• Используйте полярный массив (ARRAYPOLAR) для равномерного размещения зубьев.
• Не масштабируйте готовую шестерню — это искажает геометрию.
• Проверяйте целостность контура перед экспортом в CAM.
• Для сложных проектов рассмотрите переход на специализированные CAD-системы.
