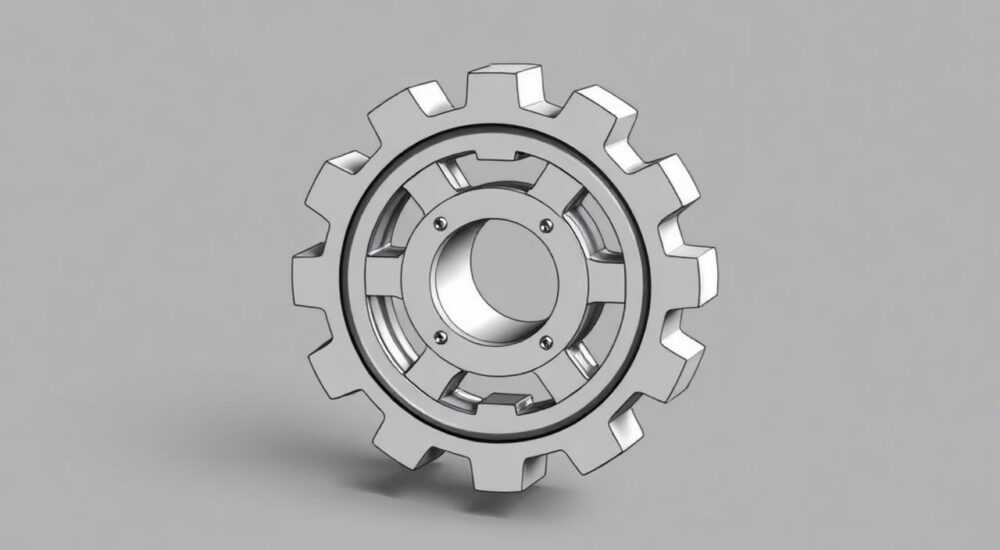

Как сделать шестерню в freecad

Создание шестерни в FreeCAD — это задача, доступная как инженерам, так и любителям 3D-моделирования. С помощью встроенного верстака «Зубчатые колёса» (Gear Workbench) можно быстро и точно спроектировать прямозубые, косозубые и другие типы шестерён с заданными параметрами. Главное — понимать основные геометрические характеристики зубчатого зацепления и последовательность действий в интерфейсе.

Чтобы сделать шестерню в FreeCAD, установите верстак «Зубчатые колёса», выберите тип передачи (например, Spur Gear), задайте модуль, число зубьев и ширину, затем экспортируйте модель для печати или дальнейшего проектирования.

Содержание статьи:

Основы проектирования шестерён: что нужно знать до моделирования
Настройка FreeCAD и установка верстака «Зубчатые колёса»
Пошаговое создание прямозубой шестерни
Моделирование косозубых и других типов шестерён
Типичные ошибки и как их избежать
Экспертные рекомендации по точности и совместимости
Вопросы и ответы
Заключение

Основы проектирования шестерён: что нужно знать до моделирования

Прежде чем переходить к практическому созданию шестерни в FreeCAD, важно понимать ключевые параметры, определяющие её геометрию. Зубчатое колесо — не просто круг с выступами, а высокоточный элемент механической передачи, где каждый размер влияет на работоспособность системы. Основные характеристики включают модуль, число зубьев, угол наклона зуба, диаметр делительной окружности и шаг.
Модуль (m) — это отношение диаметра делительной окружности к числу зубьев. Он является стандартной единицей измерения в зубчатых передачах и определяет размер зуба. Например, шестерня с модулем 1 мм будет иметь более мелкие зубья, чем шестерня с модулем 2 мм при одинаковом числе зубьев. От правильного выбора модуля зависит прочность, плавность хода и совместимость с другими шестернями.
Диаметр делительной окружности рассчитывается по формуле d = m × z, где z — число зубьев. Этот диаметр служит базой для построения всех остальных элементов: головки, ножки и радиусов закруглений. Угол профиля (обычно 20°) также критически важен — он обеспечивает правильное зацепление и минимизирует проскальзывание.

Полезно знать: Все параметры шестерни должны быть согласованы между собой. Если вы планируете пару шестерён, их модули и углы профиля обязаны совпадать, иначе передача не будет работать.

Ширина зубчатого венца влияет на нагрузочную способность. Чем шире шестерня, тем больше контактная площадь, но при этом возрастает риск перекоса при неточной установке. Для 3D-печати рекомендуется выбирать ширину от 4 до 10 мм в зависимости от масштаба модели.

Настройка FreeCAD и установка верстака «Зубчатые колёса»

FreeCAD — это бесплатная программа с открытым исходным кодом, предназначенная для параметрического 3D-моделирования. Она поддерживает множество верстаков (workbenches), расширяющих её функциональность. Для создания шестерён используется верстак «Зубчатые колёса», который не входит в стандартную поставку, но легко устанавливается через менеджер дополнений.
Первым шагом запустите FreeCAD и перейдите в меню Инструменты → Менеджер дополнений. В открывшемся окне найдите строку поиска и введите «Gear». В результатах должен появиться модуль под названием «Gear» или «Gears Workbench». Нажмите «Установить», дождитесь завершения процесса и перезапустите программу. После перезагрузки в списке верстаков появится новая опция — «Зубчатые колёса».

Убедитесь, что у вас установлена актуальная версия FreeCAD (рекомендуется 0.21 или выше).
Если менеджер дополнений не работает, можно вручную загрузить репозиторий с GitHub и поместить папку в директорию Mod/ вашего профиля FreeCAD.
После установки активируйте верстак, выбрав его в верхнем выпадающем списке.

«Всегда проверяйте совместимость версии дополнения с вашей версией FreeCAD. Устаревшие верстаки могут вызывать сбои или некорректное построение профиля зуба.» — Алексей Петров, инженер-механик, специалист по CAD-системам

После активации верстака на панели инструментов появятся новые кнопки: Spur Gear, Helical Gear, Bevel Gear и другие. Эти инструменты позволяют создавать различные типы передач с точным математическим описанием формы зуба по ГОСТ и ISO стандартам.

Пошаговое создание прямозубой шестерни

Самый простой и часто используемый тип — прямозубая цилиндрическая шестерня (Spur Gear). Её создание в FreeCAD занимает несколько минут, если следовать чёткой последовательности.

Активируйте верстак «Зубчатые колёса».
Нажмите на кнопку Spur Gear на панели инструментов.
В появившемся окне задайте параметры:
- Модуль: например, 1.0 мм;
- Число зубьев: 20;
- Ширина: 6 мм;
- Угол давления: оставить 20° (стандарт);
- Высота головки и ножки: по умолчанию (1.0 и 1.25 соответственно).
Нажмите «OK». Шестерня появится в трёхмерном пространстве.

После создания объект можно изменить в любое время. Достаточно дважды кликнуть по нему в дереве объектов — откроется окно параметров, где можно скорректировать модуль, число зубьев или ширину. Это преимущество параметрического моделирования: изменения применяются автоматически без необходимости перерисовки.

Полезно знать: При моделировании шестерни для 3D-печати рекомендуется добавить фаску на торцы зубьев (1–2 мм) для снижения риска сколов. Это можно сделать с помощью операции «Фаска» после создания основного тела.

Для дальнейшей работы шестерню можно объединить с валом, ступицей или корпусом. Чтобы создать ступицу, используйте операцию «Цилиндр», вычтите внутреннюю часть через «Булеву разность» и при необходимости добавьте шпоночный паз.

Моделирование косозубых и других типов шестерён

Помимо прямозубых, FreeCAD позволяет создавать и более сложные типы передач. Косозубые шестерни (Helical Gears) обеспечивают плавность хода и меньший уровень шума, но создают осевую нагрузку. Их применение оправдано в высокоскоростных передачах.
Чтобы создать косозубую шестерню:

Выберите в верстаке «Зубчатые колёса» опцию Helical Gear.
Задайте те же параметры, что и для прямозубой: модуль, число зубьев, ширина.
Укажите угол наклона зуба (обычно от 15° до 30°).
Обратите внимание: направление наклона (левое/правое) задаётся знаком угла — положительным или отрицательным.

Тип шестерни	Особенности	Где использовать
Прямозубая	Простота изготовления, высокая эффективность	Общее машиностроение, прототипирование
Косозубая	Плавность, низкий шум, осевая нагрузка	Автомобильные КПП, станки
Коническая	Передача между пересекающимися валами	Редукторы, дифференциалы
Червячная	Большое передаточное отношение, самоторможение	Подъёмные механизмы

Для конических шестерён (Bevel Gear) доступны параметры угла делительного конуса и угла при вершине. Они особенно полезны при проектировании поворотных механизмов. Червячные передачи создаются отдельно — как червяк, так и колесо, с последующей проверкой взаимного расположения.

Типичные ошибки и как их избежать

Несмотря на удобство верстака «Зубчатые колёса», пользователи часто сталкиваются с проблемами, которые могут привести к неработоспособной модели.

Несовпадение модулей при создании пары шестерён. Даже небольшое различие (например, 1.0 и 1.05) делает зацепление невозможным. Решение: всегда используйте одинаковые значения модуля.
Слишком малое число зубьев (менее 17). При модуле 1 и менее 17 зубьев возникает подрезка ножки зуба, что ослабляет его. Рекомендуется либо увеличить число зубьев, либо использовать смещение профиля (коэффициент x).
Неправильная ориентация косозубой шестерни. Если угол наклона задан с ошибкой в знаке, шестерни не сойдутся. Пара косозубых колёс должна иметь противоположные направления наклона (одна левая, другая правая).
Отсутствие зазора между зубьями. При печати пластик может деформироваться. Добавляйте технологический зазор 0.1–0.2 мм, уменьшая модуль или масштабируя модель.

«Перед печатью всегда проверяйте модель в сборке. Поместите обе шестерни на расстоянии, равном (d1 + d2)/2, и вращайте вручную в программе. Если есть заклинивание — пересмотрите параметры.» — Марина Соколова, дизайнер мехатронных систем

Экспертные рекомендации по точности и совместимости

Для достижения максимальной точности при моделировании шестерён в FreeCAD важно придерживаться проверенных практик. Хотя программа строит профиль по эвольвенте, реальные условия эксплуатации требуют учёта допусков и технологических особенностей.
Во-первых, используйте единицы измерения в миллиметрах. FreeCAD поддерживает разные системы, но для механики предпочтителен мм. Во-вторых, после создания шестерни экспортируйте её в формате STEP или STL — первый подходит для точного CAD-обмена, второй — для 3D-печати.

Полезно знать: При экспорте в STL задавайте высокое разрешение (например, angular deviation 0.1°), чтобы сохранить плавность профиля зуба.

Если вы проектируете редуктор, создавайте все детали в одном файле FreeCAD, используя привязки и ограничения. Это позволяет контролировать монтажные размеры и избегать ошибок при сборке. Также рекомендуется использовать верстак «Асимптота» (A2plus) для имитации движения и проверки зацепления.

Вопросы и ответы

Можно ли сделать шестерню с внутренним зацеплением?

Да, в верстаке «Зубчатые колёса» есть опция Internal Gear. Она используется для планетарных передач. Задаются те же параметры, но профиль строится внутрь. Важно: число зубьев солнечной шестерни должно быть значительно меньше, чем у коронной.

Как рассчитать передаточное отношение?

Передаточное отношение i = z2 / z1, где z1 — ведущая шестерня, z2 — ведомая. Например, при 20 и 40 зубьях i = 2. Это значит, что скорость ведомого вала в два раза ниже.

Почему шестерня не вращается плавно при печати?

Возможные причины: неточная печать, отсутствие зазора, перекос осей. Решение: увеличьте зазор на 0.1–0.2 мм, проверьте параллельность валов и используйте качественный пластик (например, PETG или Nylon).

Поддерживаются ли метрические и дюймовые стандарты?

FreeCAD работает в метрической системе по умолчанию. Для дюймовых шестерён можно вручную пересчитать модуль (1 дюйм = 25.4 мм) или использовать параметр Diametral Pitch, если установлен соответствующий верстак.

Заключение

Создание шестерни в FreeCAD — это быстрый и надёжный процесс, доступный даже новичкам. Благодаря специализированному верстаку «Зубчатые колёса» можно генерировать точные 3D-модели, полностью соответствующие стандартам проектирования. Главное — правильно задать параметры: модуль, число зубьев, ширину и угол профиля.

Используя FreeCAD, вы получаете инструмент для проектирования механических передач любого уровня сложности — от учебных моделей до готовых решений для 3D-печати и промышленного применения.

Всегда используйте одинаковый модуль для пары шестерён.
Проверяйте зацепление в сборке до финального экспорта.
Добавляйте технологические зазоры при подготовке к печати.
Применяйте параметрический подход для быстрой настройки моделей.
Обновляйте верстаки и следите за совместимостью версий.
