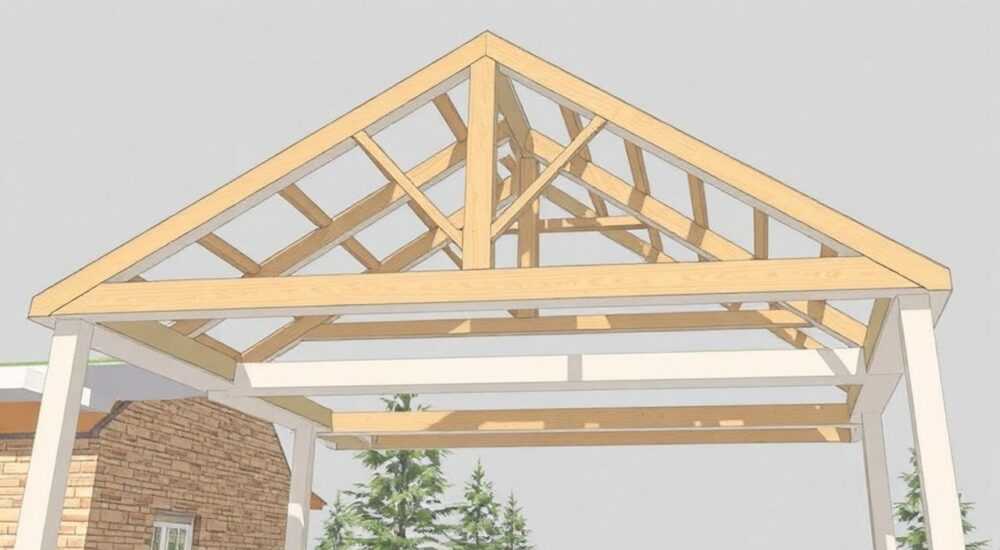

Как сделать стропильную систему в архикаде

В современном архитектурном проектировании программное обеспечение играет ключевую роль, обеспечивая высокую точность и эффективность. ArchiCAD — один из лидеров среди BIM-платформ, позволяющий не только визуализировать здания, но и детально моделировать их конструктивные элементы, включая стропильную систему. Создание стропильной системы в ArchiCAD требует понимания как принципов работы с деревянными и металлическими каркасами, так и специфики инструментов программы. Многие проектировщики сталкиваются с трудностями при попытке реализовать сложные кровельные узлы, особенно если речь идет о нестандартных формах или комбинированных материалах.

Основы моделирования стропильной системы в ArchiCAD

ArchiCAD предлагает мощные инструменты для создания трёхмерных моделей зданий, включая все виды кровельных конструкций. Стропильная система — это не просто набор балок, а сложный каркас, обеспечивающий устойчивость крыши, распределение нагрузок и герметичность покрытия. Для её корректного моделирования необходимо использовать комбинацию объектов: «Крыша», «Балка», «Панель» и пользовательские GDL-объекты.
Первый шаг — понять тип стропильной системы: наслонная, висячая или комбинированная. Каждый тип требует своих подходов к моделированию. Например, висячие стропила опираются только на наружные стены, тогда как наслонные имеют дополнительную опору на внутреннюю стену или стойку. ArchiCAD позволяет точно задавать эти условия через привязки и уровни.
Моделирование начинается с построения контура крыши. Инструмент «Крыша» (Roof Tool) позволяет быстро создать базовую форму: односкатную, двускатную, шатровую или сложную многощипцовую. Однако сама по себе крыша — это оболочка, а не несущая система. Чтобы добавить стропила, нужно использовать инструмент «Балка» (Beam), который даёт полный контроль над сечением, материалом, ориентацией и положением.

Инструменты для создания стропил

• Крыша (Roof): создаёт геометрию кровли, служит основой для размещения стропил.
• Балка (Beam): используется для моделирования отдельных стропильных ног, коньковых прогонов, стоек и подкосов.
• Панель (Slab): может применяться для обрешётки или сплошного настила.
• GDL-объекты: готовые или пользовательские элементы (например, фермы, кронштейны, соединительные пластины).

Выбор инструмента зависит от уровня детализации. Для предварительного проектирования достаточно использовать «Крышу» и «Балку», но для рабочих чертежей потребуется более глубокая проработка с помощью GDL и модуля «Деревянные конструкции» (Timber Frame).

Подготовка к проектированию: настройка проекта и параметры крыши

Прежде чем начинать моделирование, важно правильно настроить проект. Это включает выбор единиц измерения, масштаба, слоёв и классификации элементов. Неправильная настройка может привести к путанице при экспорте или совместной работе в команде.
Начните с определения типа крыши. Используйте инструмент «Крыша» и задайте угол наклона, толщину, материал и уровень. Угол наклона напрямую влияет на длину стропил и нагрузку на стены. Например, для металлочерепицы рекомендуемый уклон — от 14° до 45°, а для мягкой кровли — от 5° до 20°. Эти данные должны быть учтены при моделировании.

Настройка слоёв и классификация

Рекомендуется создать отдельные слои для:

• Кровля (крыша, финишное покрытие)
• Стропильная система (стропила, прогоны, стойки)
• Обрешётка и настил
• Утепление и пароизоляция
• Крепёжные элементы

Это упростит управление видимостью, фильтрацию и экспорт в DWG или IFC. Также можно использовать систему классификации ArchiCAD (например, по Uniclass или Omniclass), чтобы автоматизировать формирование спецификаций.

Создание конструкции стропил: пошаговый алгоритм

Процесс построения стропильной системы можно разбить на несколько чётких этапов. Даже сложные формы становятся управляемыми при последовательном подходе.

1. Постройте контур крыши. Используйте инструмент «Крыша», задайте уклон, толщину и уровень. Убедитесь, что контур соответствует плану здания.
2. Активируйте режим структуры. В свойствах крыши найдите вкладку «Структура» и установите галочку «Генерировать стропила». Выберите тип: наслонные или висячие.
3. Настройте параметры стропил. Задайте сечение (например, 50×150 мм), шаг (600 мм — стандартный), материал (сосна, клееный брус), вылет за стену (до 500 мм).
4. Добавьте коньковый прогон. Используйте инструмент «Балка», выберите профиль (например, 100×150 мм), привяжите к верхней точке крыши.
5. Разместите стойки и подкосы. При необходимости добавьте вертикальные стойки под прогон или диагональные подкосы для жёсткости.
6. Создайте обрешётку. Используйте инструмент «Панель» или массив балок с шагом, соответствующим кровельному материалу.

Работа с пользовательскими профилями

ArchiCAD позволяет создавать собственные профили для балок. Это особенно важно при использовании клееного бруса, LVL или металлических профилей.
Чтобы создать пользовательский профиль:

• Откройте «Библиотеку профилей» (Profile Manager).
• Выберите «Новый профиль» и задайте геометрию сечения.
• Сохраните его в проект или библиотеку для повторного использования.

Такой подход повышает точность модели и упрощает расчёты в связке с расчётными программами (например, SCAD или ЛИРА).

Детализация и узлы: как добавить реалистичности и точности

После создания основной конструкции необходимо проработать узлы — места соединения стропил с мауэрлатом, коньком, стойками. Именно здесь часто возникают ошибки, ведущие к потерям при строительстве.
Используйте GDL-объекты для моделирования:

• Металлических пластин (например, зубчатых пластин для ферм)
• Угловых креплений (L-образных, U-образных)
• Опорных брусьев и анкерных болтов
• Утеплителей и пароизоляционных плёнок

В ArchiCAD можно создавать детальные чертежи узлов с помощью инструмента «Деталь» (Detail Tool). Разместите фрагмент стропильной системы в виде 2D-чертежа, добавьте размеры, пояснения и штриховку.

Пример: узел опирания стропила на мауэрлат

• Стропильная нога (50×150 мм) упирается в мауэрлат (150×150 мм).
• Фиксация — металлический уголок + анкерный болт M12.
• Добавьте шайбу и гайку, предусмотрите компенсационный зазор при усадке.
• В модели отразите теплоизоляционную прокладку (если требуется).

Типичные ошибки и способы их устранения

Даже опытные пользователи ArchiCAD допускают ошибки при моделировании стропильных систем. Ниже — самые распространённые проблемы и пути их решения.

Ошибка 1: Несовпадение стропил с контуром крыши

Причина: Неправильно задан уровень или смещение стропил.
Решение: Проверьте уровень балки и привязку к крыше. Используйте режим «Привязка к элементам» (Snap to Elements).

Ошибка 2: Неправильный шаг стропил

Причина: Автоматический массив сгенерировал лишние или недостающие элементы.
Решение: Переключитесь на ручное размещение или настройте параметры массива: количество, шаг, смещение первого элемента.

Ошибка 3: Отсутствие учёта утепления

Причина: Стропила смоделированы без учёта толщины утеплителя, что приводит к ошибкам в монтаже.
Решение: Используйте слои утепления в свойствах стены или добавьте объём утеплителя как отдельный элемент.

Экспорт и документация: подготовка чертежей и спецификаций

После завершения модели необходимо подготовить документацию для строительства. ArchiCAD позволяет автоматически генерировать чертежи, спецификации и 3D-виды.

• Чертежи: Создайте план стропильной системы, разрезы и узлы. Используйте инструмент «Лист» (Layout Book) для оформления.
• Спецификации: На основе классификации и свойств элементов сформируйте таблицу материалов: длина, сечение, объем, материал.
• Экспорт: Сохраните модель в IFC для передачи в BIM-координацию или в DWG для строителей.

Экспертное мнение

Качественное моделирование стропильной системы в ArchiCAD — это не просто технический навык, а часть общего BIM-подхода. Важно помнить, что модель должна быть не только визуально точной, но и информационно насыщенной. Каждое стропило должно содержать данные о материале, сечении, нагрузке и способе крепления.
Предпочтительнее использовать параметрические объекты, которые адаптируются при изменении проекта. Например, при изменении угла крыши стропила должны автоматически перестраиваться. Это достигается через правильную настройку зависимостей и привязок.
Также стоит интегрировать ArchiCAD с расчётными программами. Современные решения позволяют передавать геометрию стропильной системы в SCAD, STAAD.Pro или RISA для проверки на прочность и устойчивость. Обратная связь помогает вносить корректировки ещё на стадии проектирования.

Вопросы и ответы

Заключение

Создание стропильной системы в ArchiCAD — это комплексный процесс, сочетающий знание строительных норм, принципов BIM и владение инструментами программы. Успешная реализация возможна только при системном подходе: от правильной настройки проекта до детальной проработки узлов и подготовки документации.

• Используйте комбинацию «Крыша» + «Балка» + «GDL-объекты» для полной детализации.
• Настройте слои и классификацию для удобства управления и экспорта.
• Автоматизируйте расчёты через спецификации и интеграцию с расчётными программами.
• Прорабатывайте узлы — они определяют качество строительства.
• Экспортируйте модель в нужных форматах с учётом потребностей заказчика и строителей.
