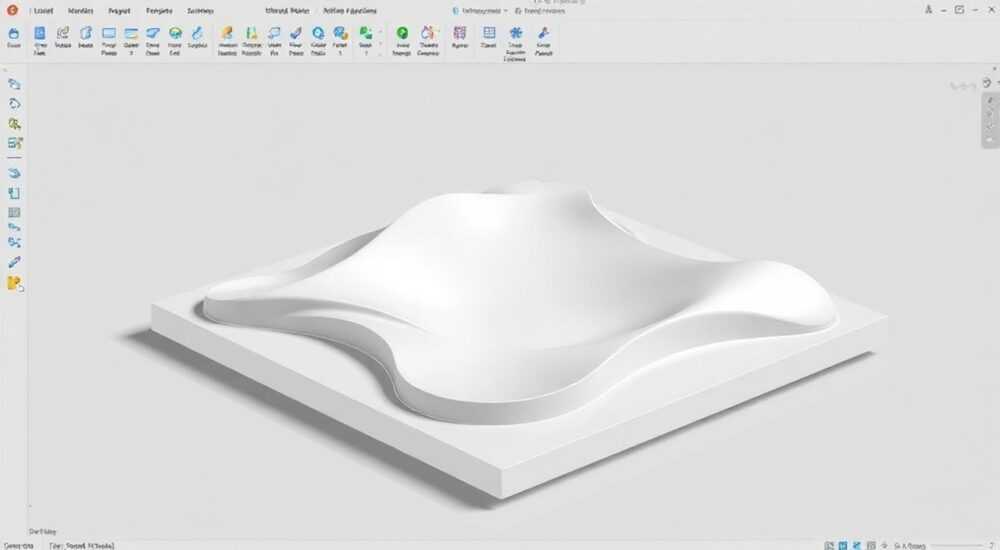

Как создать поверхность в solidworks

Создание поверхностей в SolidWorks — это ключевой навык для проектирования сложных форм, таких как корпуса устройств, аэродинамические элементы или органические формы. В отличие от твердотельного моделирования, поверхностное позволяет работать с геометрией, не имеющей объема, что дает большую гибкость и контроль над формой. SolidWorks предоставляет мощный инструментарий для создания, редактирования и анализа поверхностей, включая вытягивание, вращение, сшивание и кинематические операции.

Основные типы поверхностей в SolidWorks

SolidWorks поддерживает два основных режима работы: твердотельное и поверхностное моделирование. Поверхностное моделирование особенно важно при создании изделий со сложной геометрией, где невозможно использовать стандартные операции выдавливания или вырезания. Поверхности представляют собой двумерные геометрические объекты в трехмерном пространстве, которые могут быть замкнутыми (образуя оболочку) или открытыми.

Основные типы поверхностей, доступные в SolidWorks:

• Вытянутые поверхности — создаются путем экструзии плоского эскиза вдоль прямой линии.
• Вращённые поверхности — формируются при вращении эскиза вокруг оси.
• Поверхности по сечениям — позволяют строить сложные формы на основе нескольких профилей и направляющих.
• Кинематические поверхности — создаются путем перемещения профиля вдоль заданной траектории.
• Поверхности сшивания — объединяют несколько поверхностей в единую непрерывную форму.

Каждый тип поверхности имеет свои особенности и области применения. Например, вытянутые поверхности идеальны для создания плоских или слегка изогнутых панелей, тогда как поверхности по сечениям незаменимы при проектировании автомобильных кузовов или авиационных деталей.

Когда использовать поверхностное моделирование?

Поверхностное моделирование стоит применять, когда:

• Форма изделия слишком сложна для твердотельных операций.
• Необходимо обеспечить высокий уровень гладкости и непрерывности (например, G2 или G3 сопряжение).
• Проектируется продукт с органической формой (медицинские устройства, потребительская электроника).
• Требуется контроль над направлением нормалей и структурой сетки.

В таких отраслях, как автомобилестроение и дизайн, поверхностное моделирование стало стандартом де-факто благодаря своей точности и гибкости.

Как создать поверхность: пошаговые методы

Чтобы создать поверхность в SolidWorks, необходимо последовательно выполнить несколько шагов: подготовить эскиз, выбрать тип операции, задать параметры и проверить результат. Ниже приведены наиболее распространённые методы с подробным описанием.

Метод 1: Вытянутая поверхность

Это один из самых простых способов создания поверхности. Он подходит для плоских или слегка изогнутых форм.

1. Откройте новый деталь-файл в SolidWorks.
2. Выберите плоскость для эскиза (например, Front Plane).
3. Нарисуйте замкнутый или незамкнутый контур с помощью инструментов эскиза (линии, дуги, сплайны).
4. Завершите эскиз и перейдите на вкладку «Features».
5. Нажмите «Insert > Surface > Extrude» или используйте кнопку «Extruded Surface» на панели.
6. Укажите направление и глубину вытягивания. Можно задать двустороннее вытягивание.
7. Нажмите «OK».

Если эскиз замкнутый, будет создана плоская поверхность; если незамкнутый — получится полоса или лента.

Метод 2: Вращённая поверхность

Используется для создания осесимметричных форм, таких как колпаки, чаши или части труб.

1. Постройте эскиз на одной из базовых плоскостей.
2. Добавьте ось вращения (можно использовать центральную линию).
3. Нарисуйте профиль, который будет вращаться вокруг оси. Профиль может быть открыт или закрыт.
4. Перейдите в «Features > Revolved Surface».
5. Укажите ось вращения и угол (обычно 360°).
6. Подтвердите операцию.

Метод 3: Поверхность по сечениям (Lofted Surface)

Один из самых мощных инструментов для создания плавных переходов между разными формами.

1. Создайте несколько эскизов на разных плоскостях или смещенных плоскостях.
2. Каждый эскиз должен содержать профиль — например, окружность, прямоугольник или сплайн.
3. Перейдите в «Features > Lofted Surface».
4. Выберите все профили в нужном порядке.
5. При необходимости добавьте направляющие кривые для контроля формы.
6. Настройте параметры сопряжения: «Normal to profile», «Tangent to surface» и т.д.
7. Нажмите «OK».

Метод 4: Кинематическая поверхность (Swept Surface)

Позволяет перемещать профиль вдоль заданной траектории.

1. Создайте профиль (сечение) на одной плоскости.
2. На другой плоскости или в 3D-пространстве постройте траекторию (path) — например, спираль или произвольная кривая.
3. Опционально: добавьте направляющую кривую для контроля ориентации сечения.
4. Выберите «Features > Swept Surface».
5. Укажите профиль, траекторию и, при необходимости, направляющую.
6. Настройте параметры скручивания и ориентации.
7. Подтвердите операцию.

Работа с контурами и склеиванием поверхностей

После создания отдельных поверхностей часто требуется объединить их в единую форму. Это достигается с помощью операций сшивания, обрезки и объединения.

Сшивание поверхностей (Knit Surface)

Команда «Knit Surface» позволяет объединить несколько соседних поверхностей в одну непрерывную.

1. Выберите все поверхности, которые нужно сшить.
2. Перейдите в «Insert > Surface > Knit».
3. Активируйте опцию «Try to create solid», если поверхности образуют замкнутый объем.
4. Проверьте, чтобы зазоры между поверхностями были минимальны (менее допуска).
5. Нажмите «OK».

Если операция завершается ошибкой, вероятно, есть разрывы или несоответствие нормалей.

Обрезка и расширение поверхностей

Инструменты «Trim Surface» и «Extend Surface» позволяют точно подогнать края поверхностей друг к другу.

• Обрезка — удаляет часть поверхности по заданному ограничителю (плоскость, другая поверхность, эскиз).
• Расширение — продолжает поверхность за пределы исходной границы для устранения зазоров.

Эти операции критически важны при работе с филами и сложными переходами, где требуется высокая точность стыковки.

Анализ качества поверхности

SolidWorks предлагает встроенные инструменты анализа:

• «Curvature Display» — показывает радиус кривизны каждой точки поверхности.
• «Zebra Analysis» — имитирует отражение полос на поверхности, помогая выявить неровности.
• «Draft Analysis» — проверяет угол наклона для последующего литья.

Использование этих инструментов позволяет заранее выявить дефекты, которые могут повлиять на производство или внешний вид изделия.

Типичные ошибки и способы их устранения

Работа с поверхностями требует внимания к деталям. Даже небольшие неточности могут привести к сбоям в моделировании.

Ошибка 1: Невозможно сшить поверхности

Причина — наличие зазоров между краями или несовпадение нормалей.

Решение:

• Увеличьте допуск в настройках операции «Knit».
• Используйте «Extend Surface», чтобы устранить зазоры.
• Проверьте направление нормалей: щелкните правой кнопкой по поверхности и выберите «Flip Normals» при необходимости.

Ошибка 2: Самопересечение при кинематической операции

Возникает, когда траектория слишком извилиста или сечение слишком большое.

Решение:

• Упростите траекторию, уменьшите радиусы изгиба.
• Используйте направляющие кривые для контроля ориентации.
• Разбейте операцию на несколько этапов.

Ошибка 3: Неровности на поверхности по сечениям

Часто возникает из-за плохого контроля над направляющими или несогласованных профилей.

Решение:

• Убедитесь, что все профили имеют одинаковое количество сегментов и точки привязки совпадают.
• Используйте направляющие кривые и точки связи (guide curves with points).
• Примените параметр «Maintain tangency» в настройках операции.

Экспертное мнение

Она также отмечает, что многие начинающие проектировщики тратят время на ручную корректировку, вместо того чтобы использовать параметрический подход. «Если вы меняете размер в одном эскизе, вся модель должна обновиться автоматически. Если этого не происходит — значит, связности недостаточно.»

Вопросы и ответы

Заключение

Создание поверхностей в SolidWorks — это мощный инструмент, открывающий возможности для проектирования сложных, эргономичных и технологичных изделий. Освоение команд вроде «Extruded Surface», «Lofted Surface» и «Knit» позволяет переходить от простых деталей к полноценным промышленным решениям. Ключ к успеху — точность эскизов, понимание логики построения и постоянный анализ качества геометрии.

• Используйте правильный тип поверхности в зависимости от формы детали.
• Всегда контролируйте зазоры и направление нормалей перед сшиванием.
• Применяйте анализ кривизны и Zebra-полосы для проверки качества.
• Стремитесь к параметричности и управляемости модели.
• Преобразовывайте поверхности в тела с помощью «Thicken» или «Knit» с опцией создания твердого тела.
