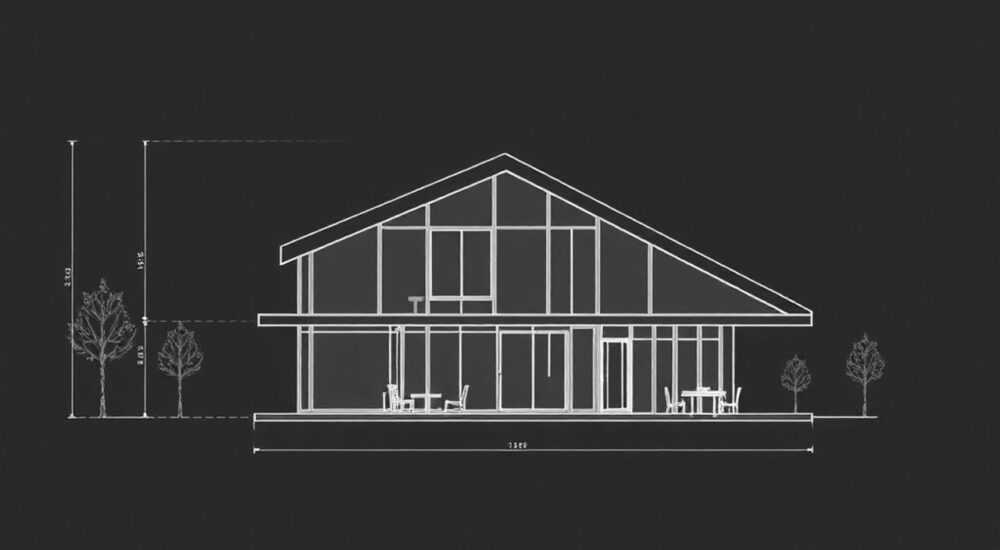

Как ставить размеры в автокад

В AutoCAD корректное простановка размеров — это не просто формальность, а ключевой этап подготовки чертежей к сдаче, производству и согласованию. Неверно указанные размеры могут привести к браку на производстве, задержкам в проектировании и дополнительным затратам. Многие пользователи сталкиваются с трудностями при настройке стилей, выборе типов размеров или автоматизации процесса, особенно если работают с международными стандартами (ГОСТ, ISO, ANSI). Важно понимать, что система размеров в AutoCAD — это гибкий инструмент, который можно адаптировать под любые требования.

Основные типы размеров в AutoCAD

AutoCAD предоставляет широкий набор инструментов для простановки размеров, которые можно найти на вкладке «Аннотации» в ленте. Каждый тип решает свою задачу: от линейных измерений до сложных цепочек и базовых размеров.

Линейные размеры используются для обозначения расстояния между двумя точками по горизонтали, вертикали или с наклоном. Команды DIMLINEAR, DIMALIGNED позволяют точно измерить длину объекта. Угловые размеры (DIMANGULAR) помогают определить угол между двумя линиями или тремя точками. Радиусные (DIMRADIUS) и диаметральные (DIMDIAMETER) применяются для окружностей и дуг. Также есть специализированные типы: координатные (DIMORDINATE), цепочки (DIMCONTINUE, DIMBASELINE), а также быстрые размеры (QDIM).

Для удобства все команды можно вызывать не только через интерфейс, но и через командную строку. Это ускоряет работу, особенно при массовой простановке. Например, ввод «dim» и нажатие пробела покажет выпадающий список всех доступных команд.

Когда какой тип использовать?

Выбор типа размера зависит от геометрии объекта и требований к документации. Например, при оформлении детали в машиностроении чаще всего используются линейные, диаметральные и радиусные размеры. В строительных чертежах — линейные по осям, высотные отметки и координатные размеры.

Для сборочных чертежей полезны базовые размеры (baseline), которые отсчитываются от одной общей базы. Цепные размеры (continue) позволяют быстро проставить последовательные измерения без повторного выбора базовой точки.

• Линейный — для прямых отрезков, стен, расстояний между осями.
• Угловой — для фасок, наклонных граней, механизмов.
• Радиусный — для скруглений, пазов, дуг.
• Диаметральный — для отверстий, валов, колец.
• Быстрый размер (QDIM) — когда нужно за один раз проставить множество измерений.

Настройка стиля размеров: как сделать по ГОСТу

Один из самых важных этапов — настройка стиля размеров. Без правильного стиля даже идеально проставленные размеры будут выглядеть непрофессионально или не соответствовать стандартам.

Перейдите в «Аннотации» → «Управление размерами» → «Стиль». Откроется диалоговое окно «Диспетчер стилей размеров». Здесь можно создать новый стиль, например, «ГОСТ 2.307-2011», или изменить существующий. В настройках важно задать:

• Формат и масштаб текста (высота 2.5–3.5 мм для печати 1:1);
• Тип стрелок (закрашенная закрытая стрелка по ГОСТ);
• Отступы выносных линий (обычно 1–2 мм);
• Положение текста (по умолчанию — над размерной линией);
• Единицы измерения (миллиметры, точность до 0 или 1 знака после запятой).

Как сделать стиль по ГОСТ: пошагово

1. Откройте «Диспетчер стилей размеров» (команда DIMSTYLE).
2. Нажмите «Создать», укажите имя, например, «ГОСТ_РАЗМЕР».
3. Во вкладке «Основные единицы» установите тип — десятичный, точность — 0.
4. Во вкладке «Размерные линии» выберите стрелку «Closed filled», размер — 3.
5. Во вкладке «Текст» задайте высоту 3.5, положение — «Над», смещение — 1.
6. Во вкладке «Основные» укажите масштаб аннотаций, если используется.
7. Нажмите «Готово» и установите стиль текущим.

Практические шаги простановки размеров

Теперь, когда стиль настроен, можно переходить к простановке. Рассмотрим процесс на примере линейного размера.

Выберите на ленте «Линейный размер» или введите в командной строке DIMLINEAR. Программа запросит первую и вторую размерные точки. Укажите их на объекте. Затем задайте положение размерной линии — выше, ниже или сбоку. Размер появится с учетом всех настроек стиля.

Для быстрой простановки нескольких размеров используйте QDIM. Выберите объекты (например, несколько параллельных линий), укажите базовую линию и положение. AutoCAD автоматически проставит все линейные размеры.

При работе с окружностями:

• Для диаметра — команда DIMDIAMETER, щелкните по окружности.
• Для радиуса — DIMRADIUS, выберите дугу.

Текст размера можно редактировать: дважды щелкните по нему или используйте команду DIMEDIT. Можно добавить допуски, префиксы (Ø, R), или заменить значение (например, для теоретических размеров).

Работа с размерными стилями в разных масштабах

Если вы работаете с видами в разных масштабах (например, 1:50 и 1:10), важно включить аннотативность. При создании стиля отметьте опцию «Аннотативный». Затем, при простановке, укажите текущий масштаб вида. Размеры будут автоматически подстраиваться под масштаб при печати или выводе.

Представьте, что вы готовите чертеж для печати в нескольких масштабах. Без аннотативных размеров вам пришлось бы вручную менять высоту текста и размер стрелок. С аннотативностью — один размер отображается корректно во всех видах.

Автоматизация и «Советник по размерам»

AutoCAD предлагает мощные инструменты автоматизации. Один из них — «Советник по размерам» (Power Dimensioning), доступный в некоторых версиях AutoCAD Mechanical.

Этот режим позволяет:

• Автоматически определять тип размера по геометрии;
• Группировать размеры по осям или плоскостям;
• Проставлять технологические размеры (например, под сверление);
• Использовать «умные» привязки для быстрого выбора точек.

Также можно использовать поля (fields) в размерном тексте. Например, включить отображение допусков, материалов или ссылок на спецификацию. Это особенно полезно при интеграции с BIM-системами.

Частые ошибки и как их избежать

Даже опытные пользователи допускают ошибки при работе с размерами. Вот самые распространённые:

• Размеры не соответствуют стилю — причина: использован чужой чертёж со своим стилем. Решение: всегда проверяйте текущий стиль и приводите размеры к единому формату через «Сопоставить свойства» (MATCHPROP).
• Перегруженность чертежа — слишком много размеров. Рекомендуется применять принцип «минимум, но достаточно» — только те размеры, которые нужны для изготовления.
• Несогласованность единиц — где-то миллиметры, где-то дюймы. Проверяйте настройки стиля и чертежа.
• Размеры вне зоны видимости — особенно при использовании аннотативности. Убедитесь, что для текущего масштаба включены нужные аннотации.
• Разрывы в цепочках — размеры не образуют логическую цепь. Используйте базовые и цепные размеры последовательно.

Экспертное мнение

По её словам, лучшие практики включают использование шаблонов, регулярное обновление стилей и обучение команды единым правилам. «Один стиль — один стандарт — одна команда. Это основа качественной документации.»

Вопросы и ответы

Заключение

Правильная простановка размеров в AutoCAD — это сочетание технической точности, знания стандартов и внимания к деталям. Настройка стиля, выбор подходящего типа размера и соблюдение правил оформления позволяют создавать чертежи, которые легко читаются и готовы к производству.

Автоматизация, аннотативные объекты и единые шаблоны значительно ускоряют работу и снижают риск ошибок. Главное — не просто ставить размеры, а делать это осмысленно, помня, что за каждой цифрой стоит реальный объект.

• Настройте единый стиль размеров под ваш стандарт (ГОСТ, ISO и др.).
• Используйте аннотативные размеры при работе с несколькими масштабами.
• Применяйте QDIM и «Советник по размерам» для ускорения работы.
• Избегайте перегрузки чертежа — размеры должны быть информативны, а не хаотичны.
• Проводите финальную проверку перед сдачей документации.
