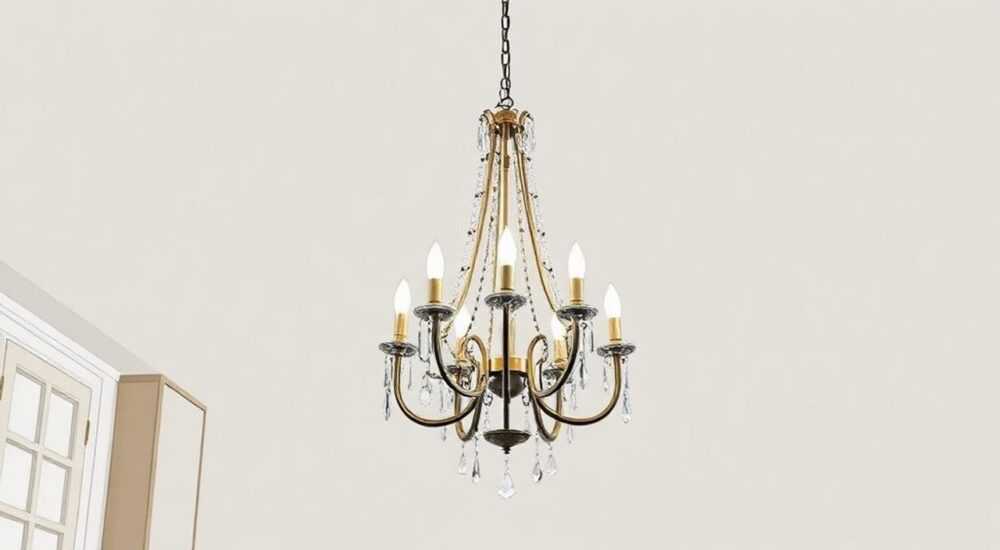

Как убрать трансформатор из люстры

Удаление трансформатора из люстры — операция, требующая технической грамотности и понимания электрических схем. Чаще всего это делается при переходе с галогенных ламп на светодиодные, которые не нуждаются в понижении напряжения, или при замене устаревшего блока питания на более современный. Неправильное выполнение работ может привести к короткому замыканию, выходу светильника из строя или даже пожару.

Зачем убирать трансформатор из люстры?

Трансформатор в люстре обычно используется для понижения напряжения с 220 В до 12 В, что необходимо для работы галогенных ламп накаливания. Однако с развитием светодиодных технологий необходимость в таких устройствах отпадает. Современные LED-лампы могут работать напрямую от сети 220 В, а значит, трансформатор становится лишним элементом.

Лишний блок питания занимает место в корпусе светильника, особенно если он встроен в потолок. Это затрудняет монтаж, создает перегрев и снижает надежность всей системы. Кроме того, сам трансформатор потребляет электроэнергию (до 10–15% от общей нагрузки), даже когда свет выключен, если он не полностью отключен.

Еще одна причина — шум. Электронные трансформаторы могут издавать высокочастотный писк, особенно при низком качестве компонентов. Это раздражает, особенно в спальне или детской комнате. Удаление трансформатора позволяет избавиться от этого дискомфорта.

Когда удаление оправдано

Удалять трансформатор имеет смысл, если:

• Вы меняете галогенные лампы на светодиодные, рассчитанные на 220 В;
• Трансформатор вышел из строя, а аналог найти сложно;
• Возникают проблемы с совместимостью диммера и источника света;
• Нужно освободить место в корпусе для более мощной или стильной люстры.

Однако важно помнить: если вы используете лампы, которым требуется 12 В, то удаление трансформатора без его замены приведет к полному отсутствию света.

Основные типы трансформаторов в люстрах

Прежде чем решаться на удаление, нужно точно определить тип установленного трансформатора. От этого зависит дальнейшая стратегия модернизации.

Электронные трансформаторы

Наиболее распространены в современных светильниках. Они легкие, компактные, почти не греются и обеспечивают стабильное выходное напряжение. Работают с частотой 20–50 кГц, что снижает гудение. Обычно маркируются как 12 В, 50–100 Вт.

Магнитные (тороидальные) трансформаторы

Старый тип, тяжелый, греется, гудит, но долговечный. Применялся в люстрах 90-х — начала 2000-х. Имеет большие габариты, поэтому его удаление особенно актуально при реконструкции старых светильников.

Импульсные блоки питания (адаптеры)

Иногда встречаются в дизайнерских люстрах. Выполняют те же функции, но имеют дополнительную защиту от перегрузок и КЗ. Могут быть встроены прямо в патрон или цоколь.

Выбор способа демонтажа зависит от типа и места установки устройства.

Когда можно удалить трансформатор: ключевые условия

Перед тем как приступать к работам, необходимо проверить несколько условий. Удаление возможно только если:

• Лампы в люстре заменены или будут заменены на светодиодные с питанием 220 В;
• Все лампы в группе имеют одинаковое напряжение (например, все 220 В);
• Отсутствует диммер, который требует пониженного напряжения;
• Проводка в люстре выдерживает нагрузку без трансформатора (чаще всего это так).

Если хотя бы одно условие не выполняется, удаление трансформатора невозможно без замены других компонентов.

Проверка совместимости

Проверьте маркировку ламп: на цоколе или упаковке должно быть указано «220–240 В». Если стоит «12 В», такие лампы работать не будут. Также обратите внимание на тип цоколя: G4, GU5.3, MR16 — многие из них выпускаются в версиях как на 12 В, так и на 220 В.

Пошаговая инструкция по демонтажу трансформатора

Работы с электропроводкой требуют максимальной осторожности. Даже небольшое напряжение может быть опасным.

1. Отключите питание. На распределительном щитке найдите автомат, отвечающий за освещение в комнате, и переведите его в положение «выкл». Проверьте отсутствие напряжения индикаторной отверткой.
2. Снимите люстру. Аккуратно демонтируйте светильник с потолка, отключив провода. Положите на ровную, сухую поверхность.
3. Найдите трансформатор. Обычно он расположен внутри основания люстры, рядом с клеммной колодкой. Может быть закреплен хомутом или винтами.
4. Зафиксируйте схему подключения. Сфотографируйте провода до отключения. Отметьте, где фаза, ноль, куда идут выходы на лампы.
5. Отключите провода. Отверните клеммы или разъедините коннекторы. Вход (220 В) и выход (12 В) должны быть отделены.
6. Удалите устройство. Аккуратно выньте трансформатор. Можно оставить провода с запасом на случай возврата.
7. Переподключите схему. Подключите провода от сети напрямую к патронам или клеммной колодке, ведущей к лампам. Используйте клеммы WAGO или пайку.
8. Соберите и установите люстру. Закрепите конструкцию на потолке, подключите к проводам.
9. Проверьте работу. Включите автомат, вкрутите лампы, включите свет. Убедитесь, что все работает.

Альтернатива: замена на LED-драйвер

Если вы хотите использовать светодиоды, но с постоянным током, вместо удаления трансформатора установите LED-драйвер. Он обеспечит стабильную работу и продлит срок службы ламп.

Частые ошибки и как их избежать

Даже опытные домашние мастера допускают ошибки при модификации люстр.

Ошибка 1: Подключение 12-вольтовых ламп к 220 В

Самая распространенная ошибка. Лампа моментально перегорает, может взорваться. Проверяйте маркировку дважды.

Ошибка 2: Неправильная коммутация проводов

Перепутаны фаза и ноль — свет горит, но возможны утечки тока. Используйте цветовую маркировку: коричневый/красный — фаза, синий — ноль.

Ошибка 3: Использование некачественных клемм

Пластиковые колодки без зажимов могут ослабнуть, вызвать искрение. Используйте WAGO, зажимные колодки или пайку с изоляцией.

Ошибка 4: Отсутствие изоляции

Оголенные провода — риск короткого замыкания. Все соединения должны быть заизолированы термоусадкой или изолентой.

Совместимость ламп после удаления трансформатора

После удаления трансформатора важно правильно подобрать лампы. Не все LED-лампы подходят для прямого подключения.

Подходящие типы

• LED-GU10 — стандартные лампы для точечных светильников, работают от 220 В;
• E14/E27 — классические формы с цоколем под патрон;
• MR16 (220 В) — специальные модели, маркировка «AC 220–240 V».

Несовместимые лампы

• MR16 12 В — сгорят при подключении к сети;
• G4 12 В — те же требования;
• Лампы без встроенного драйвера — требуют внешнего источника постоянного тока.

Экспертное мнение

Также эксперт отмечает: «Удаление трансформатора — это не просто экономия места. Это шаг к цифровизации освещения. После модернизации можно подключить умные диммеры, датчики движения и интеграцию с умным домом.»

Вопросы и ответы

Заключение

Удаление трансформатора из люстры — разумное решение при переходе на светодиодное освещение. Оно позволяет повысить энергоэффективность, устранить шум и снизить нагрев светильника. Главное — соблюдать технику безопасности, правильно подобрать лампы и аккуратно выполнить электромонтаж.

• Удаляйте трансформатор только при использовании ламп на 220 В.
• Обязательно отключайте питание перед работой.
• Фиксируйте схему подключения до демонтажа.
• Используйте качественные клеммы и изоляцию.
• Проверяйте совместимость с диммерами и системами умного дома.
