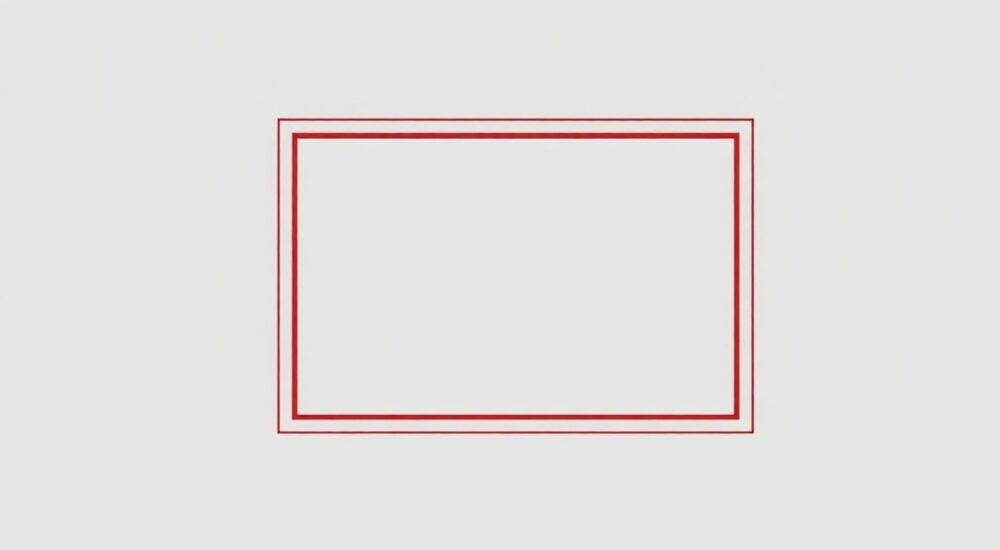

Как в автокаде добавить рамку

Добавление рамки в AutoCAD — стандартная, но критически важная операция при подготовке чертежей для печати или сдачи заказчику. Рамка служит не только оформительским элементом, но и структурирует лист, определяя зону вывода информации, а также содержит реквизиты: наименование проекта, масштаб, дату, автора и другие метаданные. В AutoCAD существует несколько способов добавить рамку: от простого ручного черчения до использования шаблонов, блоков и внешних ссылок.

Типы рамок в AutoCAD: от формата А4 до специализированных

Рамка в AutoCAD — это графический контур, ограничивающий рабочую область чертежа. Она может быть внутренней (по ГОСТ 2.301–68) и внешней, с основной надписью. Выбор типа зависит от стандарта оформления: российского ГОСТ, международного ISO или корпоративного шаблона компании.
Наиболее распространённые форматы — А4 (210×297 мм), А3 (297×420 мм), А2 (420×594 мм) и крупнее. Каждый из них требует точного соответствия размеров и расположения основной надписи. Например, для А4 по ГОСТ рамка располагается на расстоянии 20 мм слева и 5 мм со всех остальных сторон.
Для проектирования в строительстве, машиностроении или электротехнике используются специализированные рамки с дополнительными полями: зонами нумерации, графиками изменений, местом для штампов проверяющих. Такие рамки часто содержат динамические атрибуты — поля, которые автоматически заполняются данными из чертежа.

Форматы и требования по ГОСТ

ГОСТ 2.301–68 устанавливает размеры форматов, а ГОСТ 2.104–2006 — правила выполнения основной надписи. Основная надпись должна находиться в правом нижнем углу и содержать 15 обязательных граф: наименование изделия, обозначение документа, массу, масштаб, материал, подпись, дату и т.д.

Как добавить рамку в AutoCAD с помощью полилинии

Самый простой способ — построение рамки вручную с использованием команды POLYLINE (ПОЛИЛИНИЯ). Этот метод подходит для одноразовых чертежей или когда нет доступа к библиотеке шаблонов.
Переключитесь в пространство модели (Model) или листа (Layout), в зависимости от того, где будет размещаться рамка. Обычно рамки делают в пространстве листа, так как они относятся к оформлению страницы, а не к геометрии проекта.
Выполните следующие шаги:

1. Введите команду PLINE (или выберите инструмент на панели «Рисование»).
2. Укажите начальную точку, например, (20,5) для формата А4 — это учтёт поля.
3. Задайте ширину и высоту: для А4 — 185 мм по X и 292 мм по Y.
4. Постройте прямоугольник, используя относительные координаты: @185,0 → @0,292 → @-185,0 → замкните.
5. Проверьте замкнутость полилинии с помощью команды LIST.

Добавление основной надписи

После создания контура рамки необходимо вставить основную надпись. Её можно нарисовать отдельными линиями и текстовыми полями, но лучше использовать блок с атрибутами.
Создайте текстовые объекты командой TEXT или MTEXT. Расположите их в соответствии с ГОСТ: графа «Наименование» — по центру верхней части, «Масштаб» — внизу справа. Используйте стиль текста, соответствующий ГОСТ 2.304–81 (обычно шрифт типа «Standard» с высотой 3.5 или 5 мм).

Использование блоков и вставка рамки из файла

Блоки — один из самых эффективных инструментов AutoCAD для многократного использования объектов. Рамку с основной надписью можно сохранить как блок и вставлять в любые чертежи.
Чтобы создать блок:

• Выделите все элементы рамки и надписи.
• Используйте команду BLOCK (или БЛОК).
• Назовите блок, например, «Рамка_А4_ГОСТ».
• Укажите базовую точку — обычно левый нижний угол рамки.
• Отметьте опцию «Сохранить в файле», если нужно экспортировать.

После этого блок можно вставить командой INSERT в любой чертёж. Если рамка содержит атрибуты (например, «<Наименование>»), при вставке AutoCAD предложит ввести значения.

Вставка из внешнего файла

Если у вас есть файл с уже готовой рамкой (например, frame_A4.dwg), используйте команду INSERT → «С просмотром…» или перетащите файл из проводника Windows прямо в окно AutoCAD.
Важно: при вставке DWG-файла как блока все слои, стили и переменные загружаются в текущий чертёж. Это может привести к конфликту имен. Чтобы избежать этого, перед вставкой используйте команду -INSERT в командной строке и укажите префикс для именования слоёв.

Шаблоны .dwt: как создать и применять

Шаблон .dwt — это наиболее профессиональный способ управления рамками. Он позволяет при создании нового чертежа сразу получить готовый лист с рамкой, слоями, стилями и настройками.
Чтобы создать шаблон:

1. Откройте новый чертёж.
2. Перейдите в пространство листа (Layout).
3. Удалите стандартную рамку (если есть) и вставьте свою — блоком или вручную.
4. Настройте параметры печати: принтер, масштаб, ориентацию.
5. Сохраните как шаблон: Файл → Сохранить как → Тип файла: Шаблон чертежа (*.dwt).

Название шаблона должно отражать его назначение: например, «ГОСТ_А4_горизонтальный.dwt». Храните шаблоны в папке, указанной в переменной среды ACAD или в настройках AutoCAD (Опции → Файлы → Места хранения шаблонов).

Применение шаблона при старте проекта

При создании нового чертежа выберите «Выбрать шаблон» вместо «Открыть без шаблона». Найдите нужный .dwt-файл и откройте его. Все настройки, включая рамку, будут уже применены.
Также можно установить шаблон по умолчанию: в диалоге «Новый чертёж» нажмите «Настроить стиль» и укажите предпочитаемый шаблон. Теперь при нажатии Ctrl+N будет создаваться чертёж с вашей рамкой.

Внешние ссылки (Xref) для централизованного управления рамками

Для крупных проектов, где используется множество чертежей, идеальным решением является применение внешних ссылок (Xref). Вместо вставки рамки как блока, она подключается как Xref — отдельный DWG-файл, который «прикрепляется» к основному чертежу.
Преимущества Xref:

• Централизованное обновление: изменили рамку в одном файле — обновились все чертежи.
• Меньший размер файла: рамка не дублируется в каждом DWG.
• Контроль версий: можно отслеживать, какая версия рамки используется.

Чтобы подключить рамку как Xref:

1. Подготовьте файл frame_common.dwg с рамкой и надписью.
2. В основном чертеже выберите Вставка → Подключение внешней ссылки.
3. Укажите путь к файлу рамки.
4. Задайте точку вставки, масштаб 1, поворот 0.

Обновление происходит автоматически при открытии чертежа, если исходный файл был изменён. Также можно вручную обновить Xref через палитру «Внешние ссылки» (команда XREF).

Автоматизация через Layout и поля

AutoCAD позволяет автоматизировать заполнение рамки с помощью полей (Fields) и динамических свойств чертежа. Это особенно полезно для массового оформления.
Поле — это объект, который отображает значение из системы: имя чертежа, дата, автор, путь к файлу, номер листа и т.д. Чтобы вставить поле:

• В режиме MTEXT кликните правой кнопкой → Другое… → Поле.
• Выберите категорию, например, «Документ».
• Укажите тип: «Имя чертежа», «Дата последнего сохранения» и т.д.
• Форматируйте при необходимости (заглавные буквы, маска даты).

Поля обновляются автоматически при сохранении. Например, при смене имени файла поле «Имя чертежа» изменится само.

Нумерация листов и шаблоны печати

Для проектов с несколькими листами используйте поля «Номер листа» и «Общее количество листов». Эти данные можно связать с наборами печати (Sheet Sets), что позволяет управлять всей документацией централизованно.
Настройте шаблон печати (Plot Style Table) и набор листов, чтобы при формировании PDF или печати рамка всегда была на месте, а поля — актуальны.

Распространённые ошибки и как их избежать

Новички и даже опытные пользователи допускают типичные ошибки при работе с рамками. Они могут привести к проблемам при печати, сдаче документации или совместной работе.

Ошибка 1: Рамка в пространстве модели

Рамку нельзя размещать в пространстве модели, если вы работаете с видовыми экранами в Layout. Это вызывает путаницу при масштабировании и печати. Всегда размещайте рамку в пространстве листа.

Ошибка 2: Отсутствие слоёв или неправильные имена

Если рамка находится на слое 0 или имеет нестандартное имя, её сложно найти и редактировать. Создайте слой «Рамка» с уникальным цветом и типом линии.

Ошибка 3: Жёстко заданные тексты вместо атрибутов

Текст «Проект дома» в рамке должен быть атрибутом, а не обычным MTEXT. Иначе при клонировании чертежа придётся менять его вручную.

Ошибка 4: Игнорирование масштаба при вставке

При вставке блока рамки убедитесь, что масштаб — 1:1. Проверяйте через команду LIST: свойства блока должны показывать X=1, Y=1.

Экспертное мнение

При выборе метода добавления рамки ориентируйтесь на объём и характер проектов. Для единичных чертежей достаточно шаблона .dwt с блоком. Для командной работы и крупных проектов — переходите на Xref и Sheet Sets.
Автоматизация — ключевой тренд. Современные CAD-системы интегрируются с PLM и ERP, поэтому статичные рамки уходят в прошлое. Данные должны подтягиваться из системы управления проектами: номер документа, версия, статус утверждения.
Регулярно обновляйте библиотеку рамок. Стандарты меняются, и то, что соответствовало ГОСТ в 2020 году, может не подходить сегодня. Проводите аудит шаблонов хотя бы раз в год.

Вопросы и ответы

Заключение

Добавление рамки в AutoCAD — это не просто оформительская задача, а важный этап подготовки документации. От правильного выбора метода зависит скорость работы, единообразие чертежей и соответствие стандартам.

• Рамка должна размещаться в пространстве листа (Layout), а не в модели.
• Используйте слои и атрибуты для структурирования и удобства редактирования.
• Шаблоны .dwt — лучший выбор для начинающих и средних проектов.
• Xref и поля позволяют автоматизировать процесс и централизованно управлять рамками.
• Регулярно обновляйте библиотеку рамок в соответствии с актуальными стандартами.
