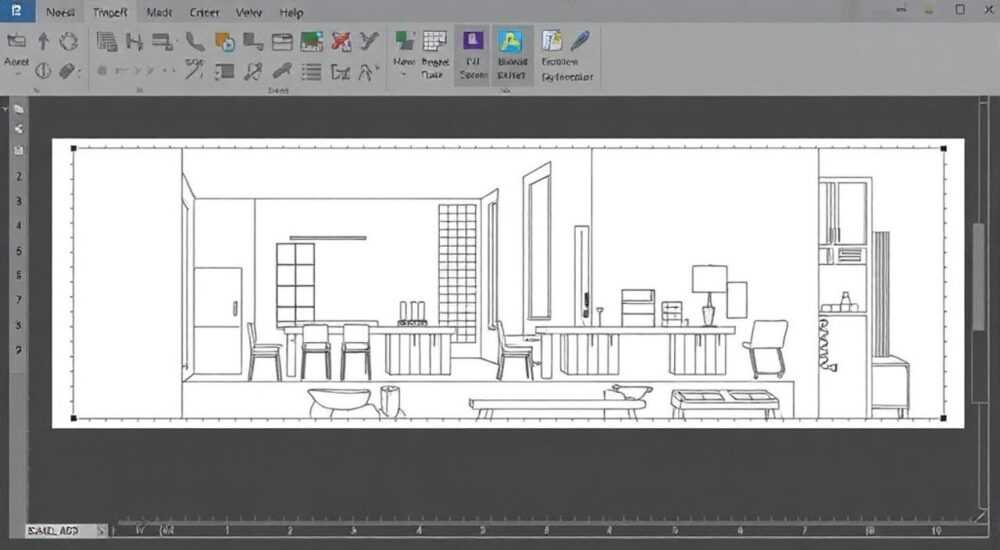

Как в автокаде изменить масштаб чертежа чтобы не изменились размеры

Работа с масштабами в AutoCAD требует особого внимания, особенно когда необходимо изменить представление чертежа без искажения реальных размеров объектов. Частая ошибка начинающих пользователей заключается в том, что они пытаются изменить масштаб через свойства объектов, что приводит к некорректным результатам. Интересно, что всего несколько правильных шагов могут полностью решить эту задачу, сохранив точность измерений и геометрическую целостность проекта.

Понимание базовых принципов масштабирования в AutoCAD

Важно понимать фундаментальное различие между визуальным представлением чертежа и его реальными размерами. Масштаб в AutoCAD можно рассматривать как два отдельных аспекта: масштаб просмотра (view scale) и масштаб аннотаций (annotation scale). Первый определяет, как вы видите чертеж на экране, второй влияет на размер текста, размерных линий и других элементов оформления.

• Масштаб просмотра не влияет на фактические размеры объектов
• Аннотативные объекты автоматически адаптируются под выбранный масштаб
• Использование пространства листа позволяет создавать различные видовые экраны с разными масштабами

Таблица основных команд для работы с масштабированием:

Пошаговая инструкция изменения масштаба без искажения размеров

Для корректного изменения масштаба чертежа следует придерживаться определенной последовательности действий. Начните с перехода в пространство листа (Layout), где можно создать новый видовой экран. Именно здесь реализуется основной принцип разделения геометрических размеров и их визуального представления.

1. Переключитесь в пространство листа (Ctrl+Page Down)
2. Создайте новый видовой экран (MV)
3. Установите нужный масштаб через свойства видового экрана
4. Зафиксируйте границы видового экрана (Lock)

Практический пример: при работе над архитектурным проектом часто требуется показать общий план здания в масштабе 1:100, а детали конструкций – в масштабе 1:50. Используя несколько видовых экранов на одном листе, можно эффективно комбинировать разные масштабы представления, сохраняя при этом абсолютную точность всех размеров.

Частые ошибки и способы их предотвращения

Некоторые пользователи допускают типичные ошибки при попытке изменить масштаб чертежа. Например, использование команды SCALE для изменения размеров объектов вместо управления масштабом просмотра может привести к серьезным проблемам с документацией. Такой подход опасен тем, что он фактически меняет геометрические размеры объектов.

• Избегайте использования SCALE для общего масштабирования
• Не забывайте блокировать видовые экраны после установки масштаба
• Проверяйте соответствие единиц измерения в настройках чертежа

Полезная аналогия: представьте себе микроскоп, где увеличение линзы меняет только ваше восприятие объекта, но не сам объект. Точно так же работает система масштабирования в AutoCAD – изменяется лишь способ отображения информации, но не её сущность.

Альтернативные методы управления масштабом

Существуют различные подходы к управлению масштабированием в зависимости от сложности проекта. Для простых чертежей достаточно базового использования видовых экранов, однако комплексные проекты требуют более продвинутых техник. Аннотативные стили становятся незаменимыми при работе с документацией, содержащей большое количество текстовой информации и размеров.

Сравнительная таблица методов масштабирования:

Экспертное мнение: советы профессионала

Александр Петров, ведущий специалист по CAD-системам с 15-летним опытом работы, сертифицированный инструктор Autodesk:
«В своей практике я часто встречаю ситуацию, когда даже опытные проектировщики путают понятия масштабирования и трансформации объектов. Особенно это критично при подготовке документации для строительства, где точность имеет первостепенное значение. Рекомендую всегда использовать пространство листа для создания компоновок чертежей и следовать принципу ‘единица чертежа = единица измерения’.»

Александр делится важным наблюдением: «На одном из крупных проектов мы столкнулись с ситуацией, когда из-за неправильного масштабирования были допущены существенные ошибки в расчетах. После внедрения стандартизированного подхода к работе с масштабами через аннотативные стили количество ошибок сократилось на 90%.»

Вопросы и ответы по теме масштабирования

• Как проверить реальные размеры объекта после изменения масштаба?
  • Используйте команду DISTANCE (DI) для измерения расстояния между точками
  • Проверьте свойства объекта через панель Properties (CTRL+1)
  • Создайте тестовый размерный объект для верификации
• Почему размерные надписи меняют размер при изменении масштаба?
  • Проверьте настройку DIMSCALE в системных переменных
  • Убедитесь, что размерный стиль не является аннотативным
  • Проверьте текущий масштаб аннотаций
• Как правильно настроить аннотативные объекты?
  • Создайте аннотативный стиль текста/размеров
  • Добавьте необходимые масштабы в свойствах аннотативных объектов
  • Убедитесь, что режим ANNOALLVISIBLE включен

Развитие технологий масштабирования в современных CAD-системах

В последних версиях AutoCAD появились улучшенные инструменты работы с масштабами. Функция Dynamic Annotation Scaling автоматически адаптирует аннотативные объекты при изменении масштаба видового экрана. Также стоит отметить появление интеллектуальных систем автоматического выбора масштаба на основе содержимого чертежа.

Прогрессивные технологии машинного обучения начинают применяться для автоматизации процесса выбора оптимального масштаба представления различных элементов чертежа. Это особенно актуально при работе с большими сборками или комплексными проектами, содержащими множество уровней детализации.

Подводя итог, важно отметить, что правильное управление масштабами в AutoCAD требует понимания базовых принципов работы системы координат и единиц измерения. Следуя рекомендациям из этой статьи, вы сможете эффективно работать с различными масштабами представления, сохраняя при этом точность и достоверность проектной документации.
