Как в автокаде масштабировать по отрезку

В процессе работы в AutoCAD часто возникает необходимость изменить масштаб объекта не просто увеличением или уменьшением, а с привязкой к конкретному отрезку — например, чтобы длина линии соответствовала заданному значению. Такая операция особенно важна при подготовке чертежей по реальным размерам, корректировке импортированных данных или приведении фрагментов к единому масштабу. Масштабирование по отрезку позволяет точно контролировать геометрию, избегая ошибок, связанных с визуальной оценкой.

Зачем масштабировать по отрезку: практические задачи

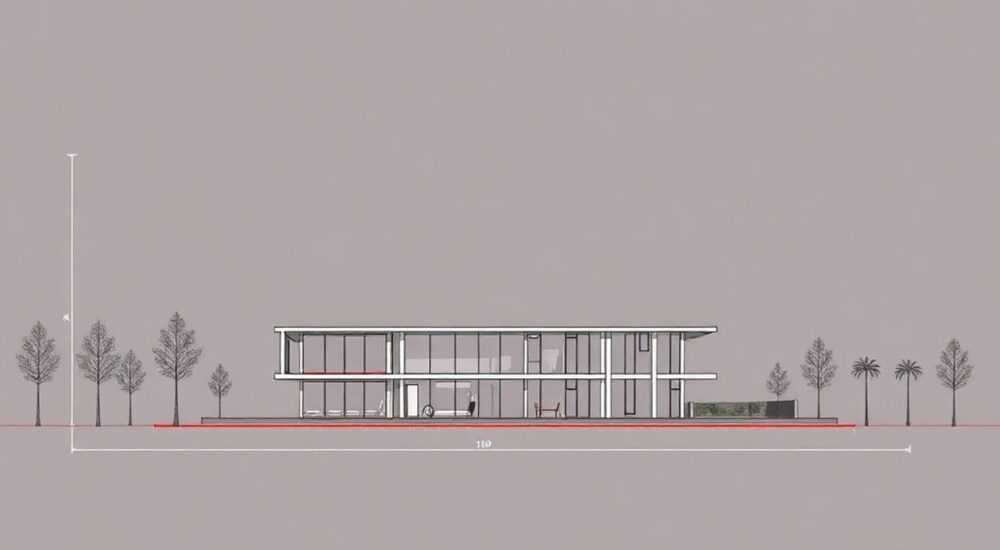

При работе с чертежами в AutoCAD нередко приходится сталкиваться с ситуацией, когда импортированный растровый план, блок или часть чертежа выполнена в неверном масштабе. Например, вы получили сканированный проект здания, где длина стены составляет 150 единиц, но по документации она должна быть 15 метров. В таком случае необходимо пересчитать коэффициент масштабирования и применить его ко всему чертежу или его части.
Масштабирование по отрезку решает эту проблему с высокой точностью. Вместо того чтобы вручную рассчитывать множитель (в данном случае 15 / 150 = 0.1), вы указываете AutoCAD текущую длину отрезка и требуемое значение. Программа автоматически вычислит коэффициент и применит его ко всем выбранным объектам.
Такой подход незаменим при:

• Юстировке импортированных PDF или DWG-файлов;
• Приведении блоков к единому масштабу в сборочном чертеже;
• Адаптации деталей под стандартные размеры;
• Работе с топографическими планами и архитектурными эскизами.

Как использовать команду SCALE с опцией «Ссылка»

Ключевой инструмент для масштабирования по отрезку — команда _SCALE. Она доступна через ленту (вкладка «Главная» → панель «Изменить» → кнопка «Масштаб»), через контекстное меню или вводом в командной строке.
Особенность режима «Ссылка» (Reference) в том, что он не требует предварительного расчёта коэффициента. Вместо этого вы указываете:

1. Базовую точку масштабирования;
2. Объекты для изменения размера;
3. Текущую длину отрезка (например, по измерению с помощью _DIST);
4. Желаемую длину.

AutoCAD автоматически определит коэффициент и применит его. Это исключает ошибки округления и делает процесс более надёжным.

Пошаговый алгоритм действий

Рассмотрим подробный порядок масштабирования объектов по отрезку. Представьте, что у вас есть линия длиной 75 единиц, но по спецификации она должна быть 3 метра (3000 мм).

Шаг 1: Подготовка

• Убедитесь, что слои не защищены от редактирования.
• Отключите привязки (F3), если они мешают выбору объектов.
• Измерьте текущую длину отрезка с помощью команды _DIST.

Шаг 2: Запуск команды SCALE

1. Введите в командной строке SCALE (или выберите инструмент на панели).
2. Укажите базовую точку — обычно это один из концов отрезка. Эта точка останется неподвижной при масштабировании.
3. Выделите объекты, которые нужно масштабировать (включая сам отрезок), и нажмите Enter.

Шаг 3: Активация режима «Ссылка»

1. В командной строке появится запрос: «Укажите коэффициент масштабирования или [Копия/Опорный объект]». Нажмите R (Reference), затем Enter.
2. Система попросит указать «Длину опорного отрезка». Введите текущее значение (например, 75) или укажите два конца отрезка мышью.
3. Затем запросит «Новую длину». Введите требуемое значение — 3000.

Шаг 4: Проверка результата

• Используйте команду _DIST, чтобы убедиться, что длина стала 3000.
• Проверьте другие ключевые размеры — возможно, потребуется дополнительная корректировка.
• Если используется аннотативный текст или размеры, убедитесь, что их масштаб соответствует видовому экрану.

Распространённые ошибки и как их избежать

Даже опытные пользователи AutoCAD иногда допускают ошибки при масштабировании по отрезку. Ниже — самые частые проблемы и способы их решения.

Ошибка 1: Неверная базовая точка

Если выбрать не тот конец отрезка в качестве базовой точки, объекты могут сместиться не туда, куда планировалось. Особенно критично это при работе с ассемблерами.
Решение: всегда выбирайте точку, которая должна остаться на месте — например, угол здания или ось симметрии. Используйте объектную привязку (OSNAP) для точности.

Ошибка 2: Масштабирование без опции «Ссылка»

Пользователи часто вводят коэффициент вручную, например, 40, забывая, что он должен быть 3000/75 = 40. На первый взгляд всё верно, но при округлении (например, 74.8 вместо 75) возникает погрешность.
Решение: всегда используйте опцию «Ссылка», даже если коэффициент кажется очевидным. Это гарантирует точность до последнего знака.

Ошибка 3: Масштабирование части объектов

Если случайно не включить в выбор все нужные элементы, часть чертежа останется в старом масштабе.
Решение: перед масштабированием создайте временный слой, переместите туда все объекты, подлежащие изменению, или используйте фильтр выбора (SELECTSIMILAR).

Советы для точного масштабирования

Чтобы добиться максимальной точности при масштабировании по отрезку, следуйте этим рекомендациям.

Используйте измерения, а не визуальную оценку

Никогда не полагайтесь на «глаз». Всегда измеряйте отрезок с помощью _DIST или _MEASUREGEOM. Даже разница в 0.5 единицы может привести к ошибкам при масштабировании крупных конструкций.

Работайте с копиями при тестировании

Перед тем как масштабировать основной чертёж, сделайте копию слоя или блока. Это позволит протестировать операцию и откатиться при необходимости.

Применяйте масштабирование в контексте системы координат

Если вы работаете в пользовательской системе координат (UCS), убедитесь, что она правильно ориентирована. Масштабирование выполняется в текущей плоскости UCS, и повёрнутая система может исказить результат.

Автоматизация через LISP или скрипты

Для повторяющихся задач можно написать простой LISP-скрипт, который будет запрашивать отрезок и целевую длину, а затем выполнять масштабирование. Это экономит время при работе с десятками фрагментов.

Экспертное мнение

Точное масштабирование — один из фундаментальных навыков работы в AutoCAD. Оно напрямую влияет на качество чертежей, совместимость с другими системами и возможность автоматической обработки данных.
Главный принцип — минимизировать ручные расчёты. Чем больше вы доверяете программе измерять и вычислять, тем выше точность. Команда _SCALE с опцией Reference — идеальный пример такого подхода.
При работе с проектами, где важны миллиметры, недостаточно просто «увеличить картинку». Необходимо контролировать каждый этап: от выбора базовой точки до проверки результата. Особенно это критично при подготовке данных для CAM, BIM или 3D-печати.
Рекомендуется внедрять процедуру масштабирования в стандарты компании. Например, создать чек-лист: «Измерил → Выбрал базу → Применил Reference → Проверил». Это снижает риск ошибок у новых сотрудников.

Вопросы и ответы

Заключение

Масштабирование по отрезку в AutoCAD — это не просто удобный инструмент, а необходимая операция для достижения точности в проектировании. Благодаря опции «Ссылка» в команде _SCALE вы можете быстро и безошибочно привести любой фрагмент чертежа к требуемым размерам, не прибегая к ручным расчётам.

• Используйте опцию «Ссылка» вместо ручного ввода коэффициента.
• Всегда измеряйте отрезок с помощью _DIST перед масштабированием.
• Выбирайте правильную базовую точку для сохранения позиционирования.
• Проверяйте аннотативные объекты после изменения масштаба.
• Автоматизируйте процесс при помощи скриптов, если операция повторяется часто.
